Что помогает справиться со скачками напряжения?
Риск скачков напряжения есть практически в любой электросети. Для защиты техники от скачков напряжения используют специальные устройства: РКН, стабилизаторы, ИБП, УЗИП, инверторы и сетевые фильтры с варисторами. Однако принцип действия и, соответственно, защитный механизм у них будет отличаться. Сравним их функционал в отдельной таблице.
|
Устройство
|
Как справляется со скачками напряжения?
|
В каких случаях подходит?
|
Ограничение
|
|
Сетевой фильтр с варистором
|
Подавляет кратковременные импульсные помехи. В моделях с варистором и предохранителем при сильном перенапряжении может сработать защитный элемент.
|
При нормальном напряжении с редкими кратковременными импульсными всплесками.
|
Не стабилизирует пониженное или повышенное напряжение. После сильного импульса может потребоваться замена предохранителя, варистора или всего устройства.
|
|
РКН
|
При выходе напряжения из безопасного диапазона (в среднем 175-253 В, настраивается на другие величины) размыкает цепь и отключает приборы до тех пор, пока напряжение не вернётся в норму.
|
При нормальном напряжении с редкими скачками или просадками.
|
Не подходит как единственное решение для техники, которую нельзя резко отключать или надолго оставлять без питания.
|
|
Стабилизатор
|
При отклонении напряжения от безопасных значений непрерывно выполняет коррекцию вольтажа на выходе без отключения нагрузки.
При выходе напряжения за рабочий диапазон обесточивает приборы.
|
При периодических скачках и просадках напряжения, а также постоянно повышенном или пониженном вольтаже в сети.
|
Нужно правильно подобрать мощность, рабочий диапазон, скорость реакции и защиту от перенапряжений.
|
|
ИБП
|
Обеспечивает резервное питание. Онлайн-ИБП дополнительно стабилизирует напряжение и формирует чистую синусоиду.
|
При регулярных скачках и просадках сети, при полном отключении электричества и наличии техники, которой нужно непрерывное питание.
|
Время автономного электроснабжения зависит от потребляемой мощности техники и емкости аккумуляторов.
|
|
УЗИП
|
Отводит импульсное перенапряжение в заземляющий проводник.
|
При нормальном напряжении с редкими сетевыми всплесками выше 275 В (например, после возобновления подачи электричества из внешней сети).
|
Не работает без заземляющего контура.
При сильном импульсе варистор может физически разрушиться. В зависимости от модели потребуется заменить устройство или сменить картридж.
|
|
Инвертор (с подключением к сети 230 В)
|
В системах резервного питания преобразует энергию аккумуляторов в переменное напряжение. Некоторые модели имеют функцию ИБП.
|
При регулярных скачках и просадках сети, при полном отключении электричества и наличии техники, которой нужно непрерывное питание.
|
Время автономного электроснабжения зависит от потребляемой мощности техники и емкости аккумуляторов.
Часто без защиты от импульсных всплесков.
|
Для комплексной защиты дома, офиса, дачи часто используют несколько защитных устройств:
- УЗИП на вводе – от импульсных всплесков;
- РКН в щитке – для аварийного отключения;
- стабилизатор – для выравнивания напряжения без отключения нагрузки;
- ИБП или инвертор – для резервного питания критичной техники.
Далее кратко разберем функционал каждого средства защиты. Подробное сравнение всех типов устройств защиты – сетевых фильтров, РКН, УЗИП, стабилизаторов, ИБП и инверторов – смотрите в отдельной статье «Устройства защиты от скачков напряжения».

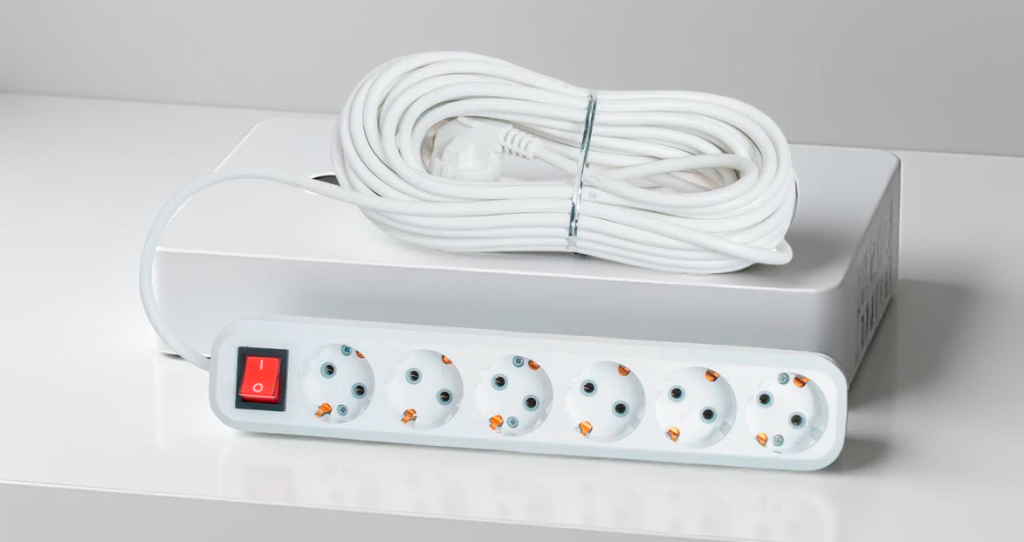

Сетевые фильтры
Базовая задача сетевого фильтра – подавление помех в электросети. Сетевые фильтры включаются в розетку как классические удлинители. Некоторые модели способны защитить от короткого замыкания и резкого перенапряжения на линии свыше 275 В. На этот случай в конструкцию прибора включен варисторный блок и плавкий предохранитель.
После сильного импульса может потребоваться замена предохранителя, варистора или самого фильтра – зависит от конструкции устройства. От колебаний сетевого вольтажа или постоянного повышенного напряжения до 275 В он не защищает.
Реле контроля напряжения
Преимуществами реле напряжения считаются их доступность в плане стоимости, простой принцип действия и отказоустойчивость. Модели бывают:
- модульного типа – устанавливаются электриками на вводном щитке непосредственно после автоматических выключателей;
- розеточного типа – подключаются в розетку перед защищаемой нагрузкой, как тройник или «умная» розетка.
Устройства не стабилизируют показатели сети, но отличаются быстрой реакцией, практически мгновенно отключая оборудование при резком перенапряжении или просадке вольтажа. Реле имеют настраиваемую задержку повторного включения после возвращения напряжения в норму.
Реле контроля напряжения является хорошим вариантом при редких аварийных скачках, обрыве нуля или кратковременном повышении напряжения. Если напряжение часто «плавает», реле будет постоянно отключать питание. В такой ситуации лучше использовать стабилизатор, который не просто отключает нагрузку, а поддерживает безопасное напряжение на выходе.
Стабилизаторы напряжения
Стабилизаторы напряжения выравнивают входное напряжение и подают на технику безопасное значение. Они подходят при регулярных просадках, повышенном напряжении и постоянных колебаниях в сети. Приборы можно установить:
- на вводе в частный дом и квартиру, если нужна защита от перепадов всей техники;
- локально – перед конкретной техникой, например газовым котлом, холодильником, насосом или системой автоматики.
При выборе важно учитывать мощность нагрузки, диапазон входного напряжения, скорость реакции и точность стабилизации. Трансформаторные модели часто не отрабатывают резкие скачки по причине срабатывания с задержкой. В таких ситуациях лучше применять модели с двойным бестрансформаторным преобразованием энергии, то есть инверторные стабилизаторы.

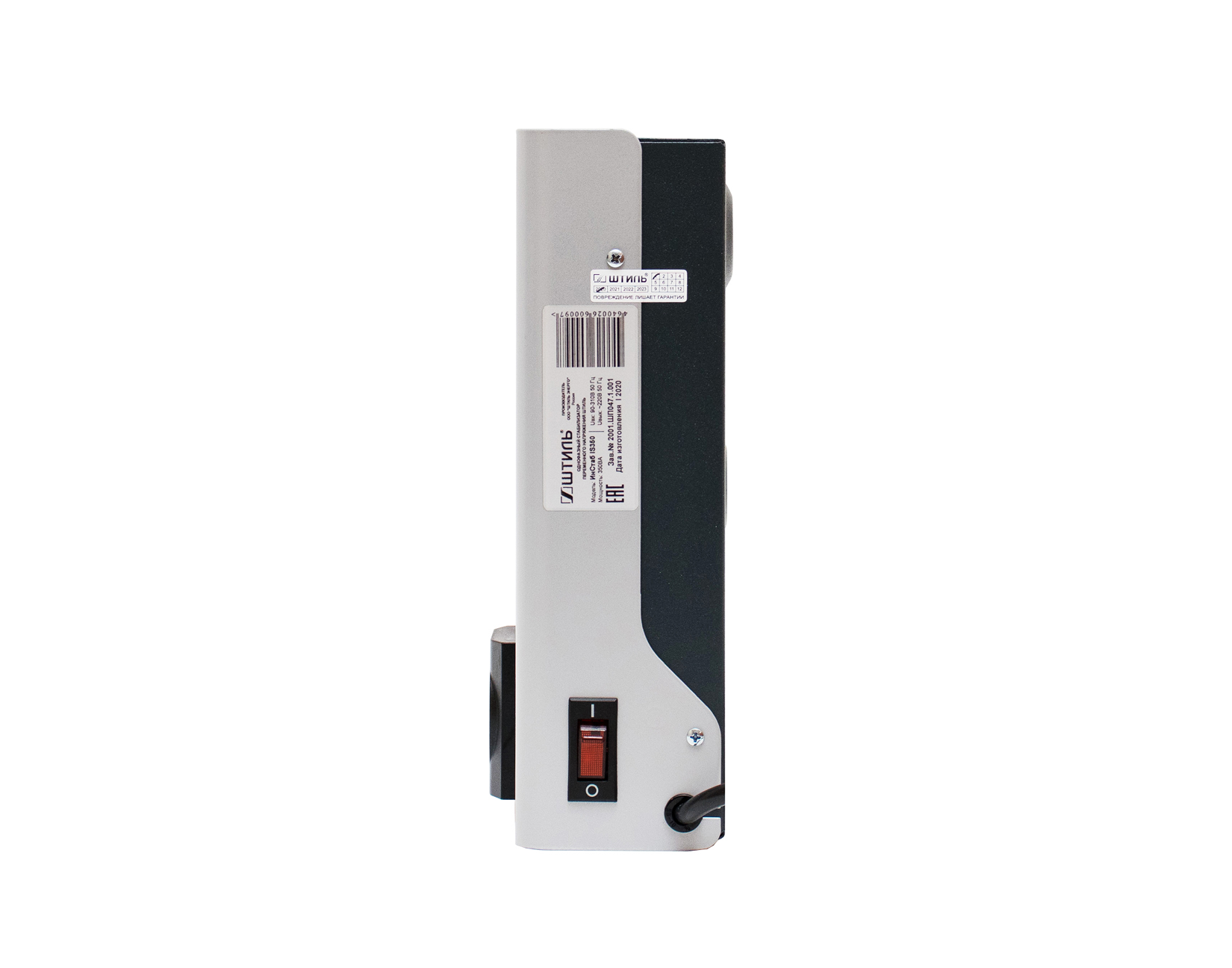

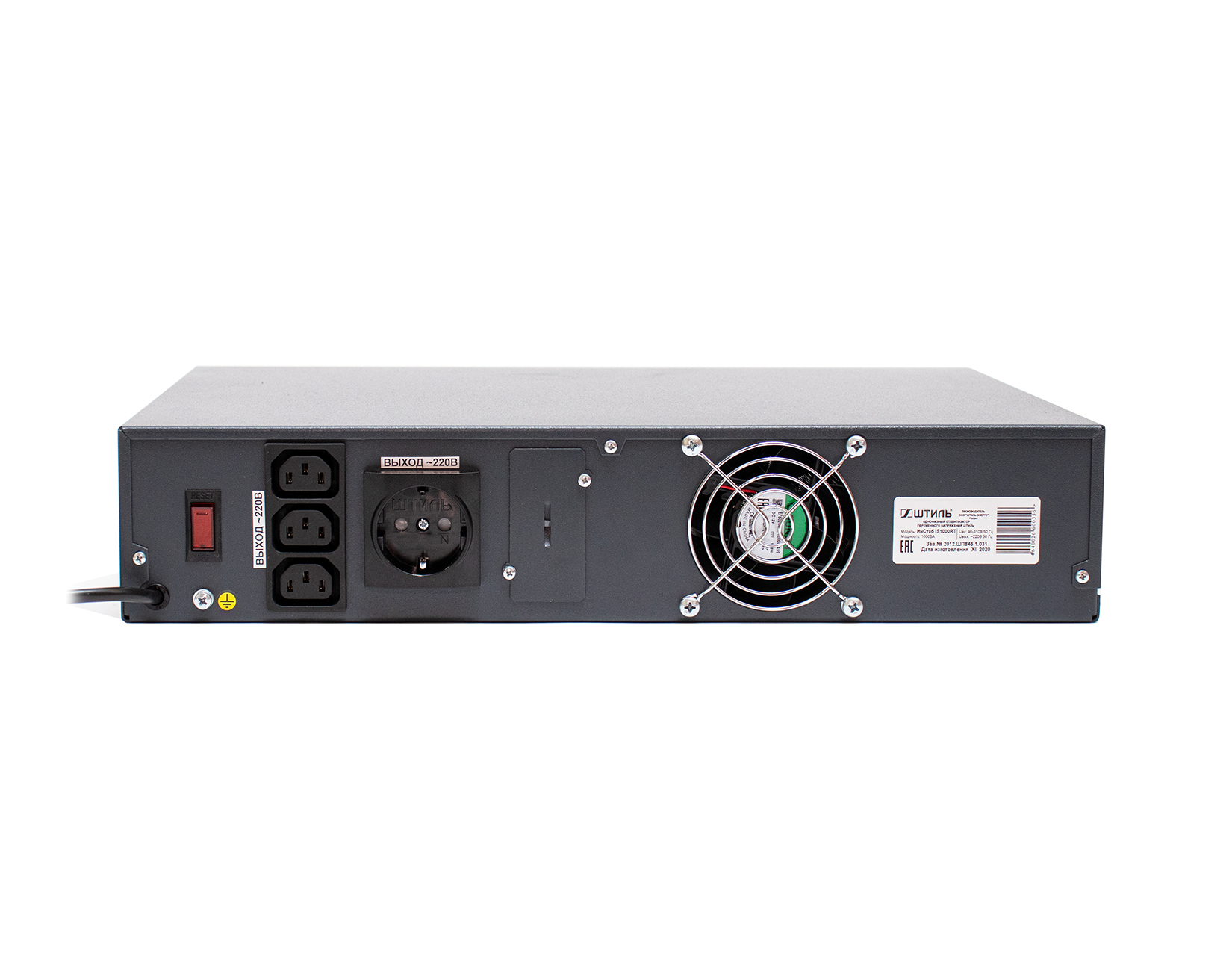

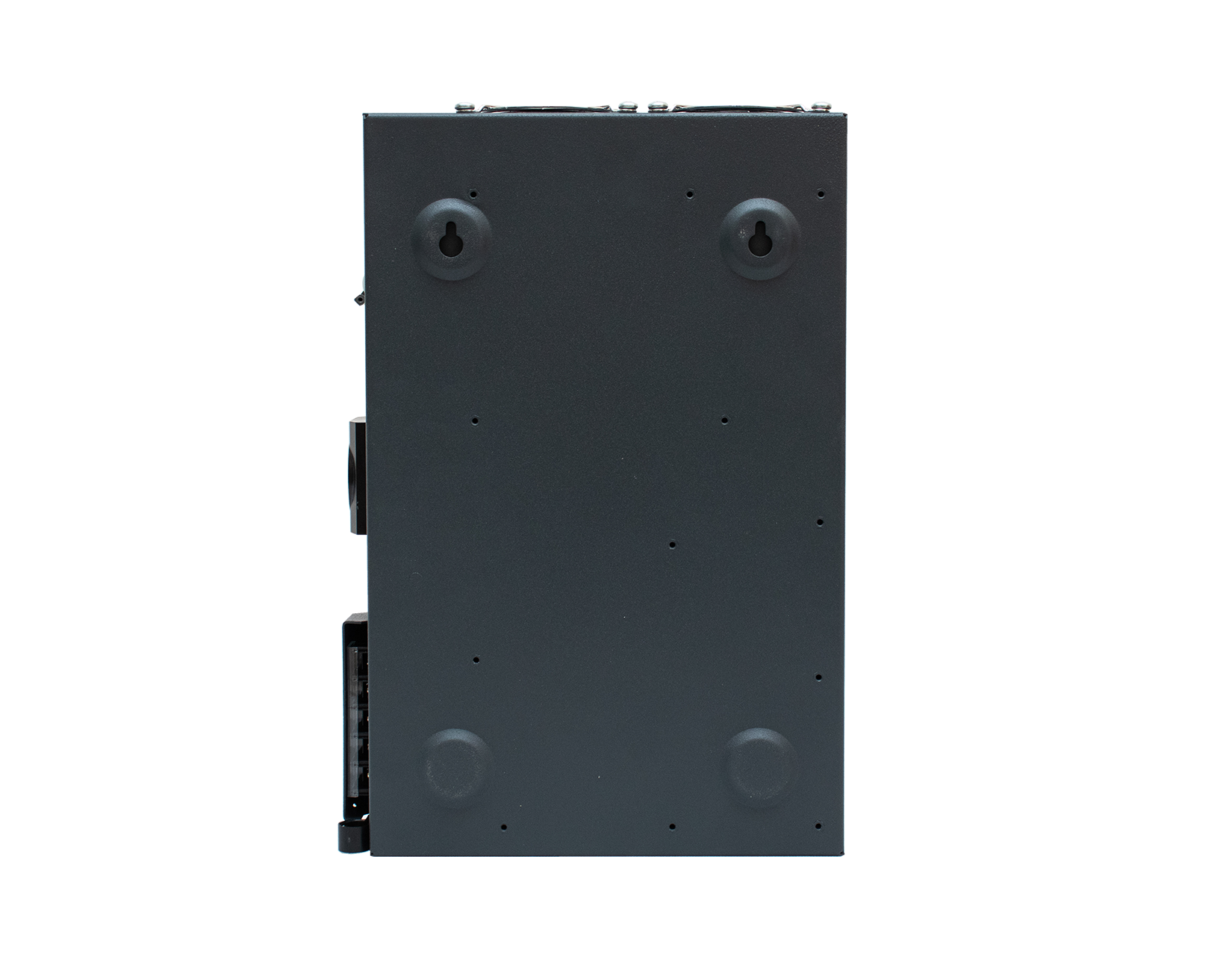

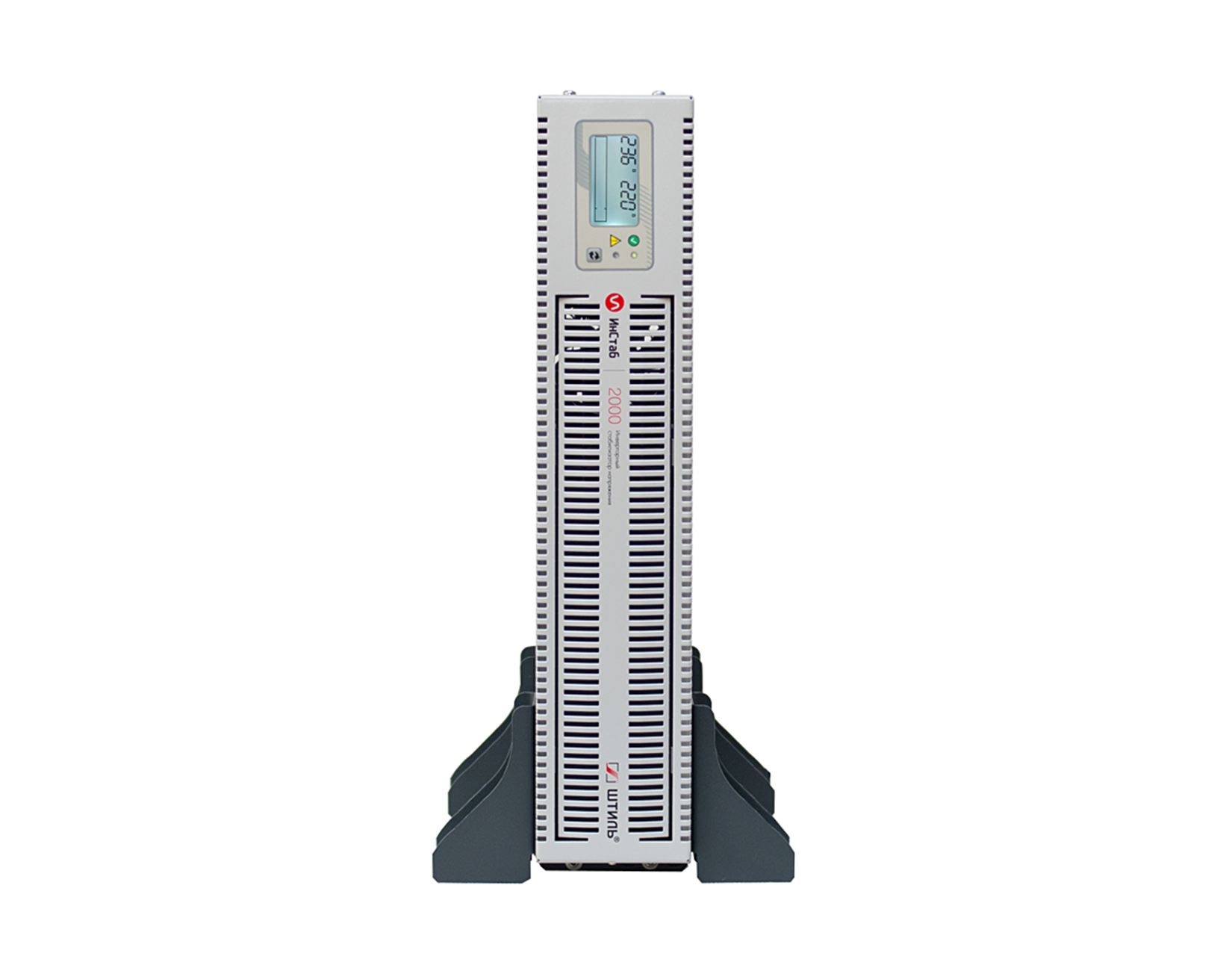

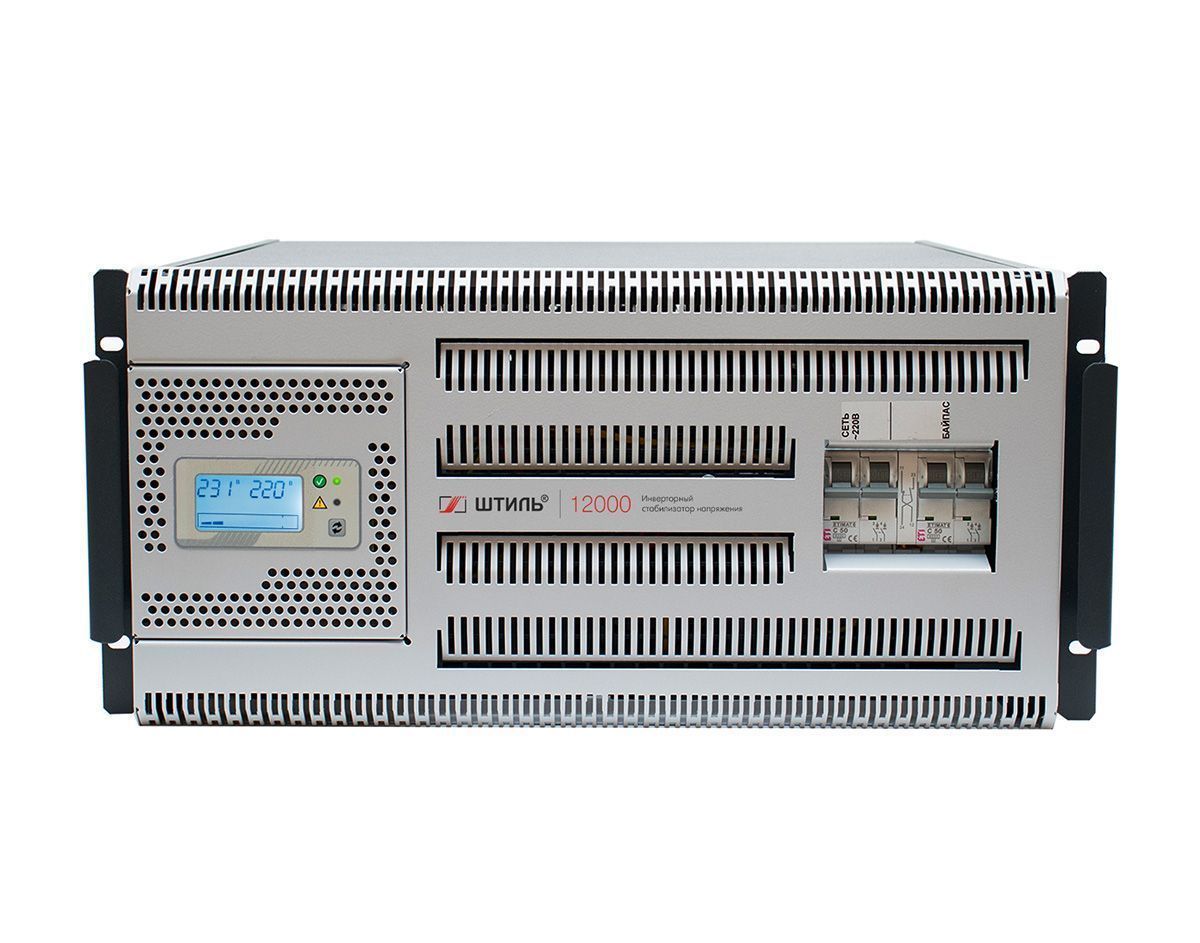

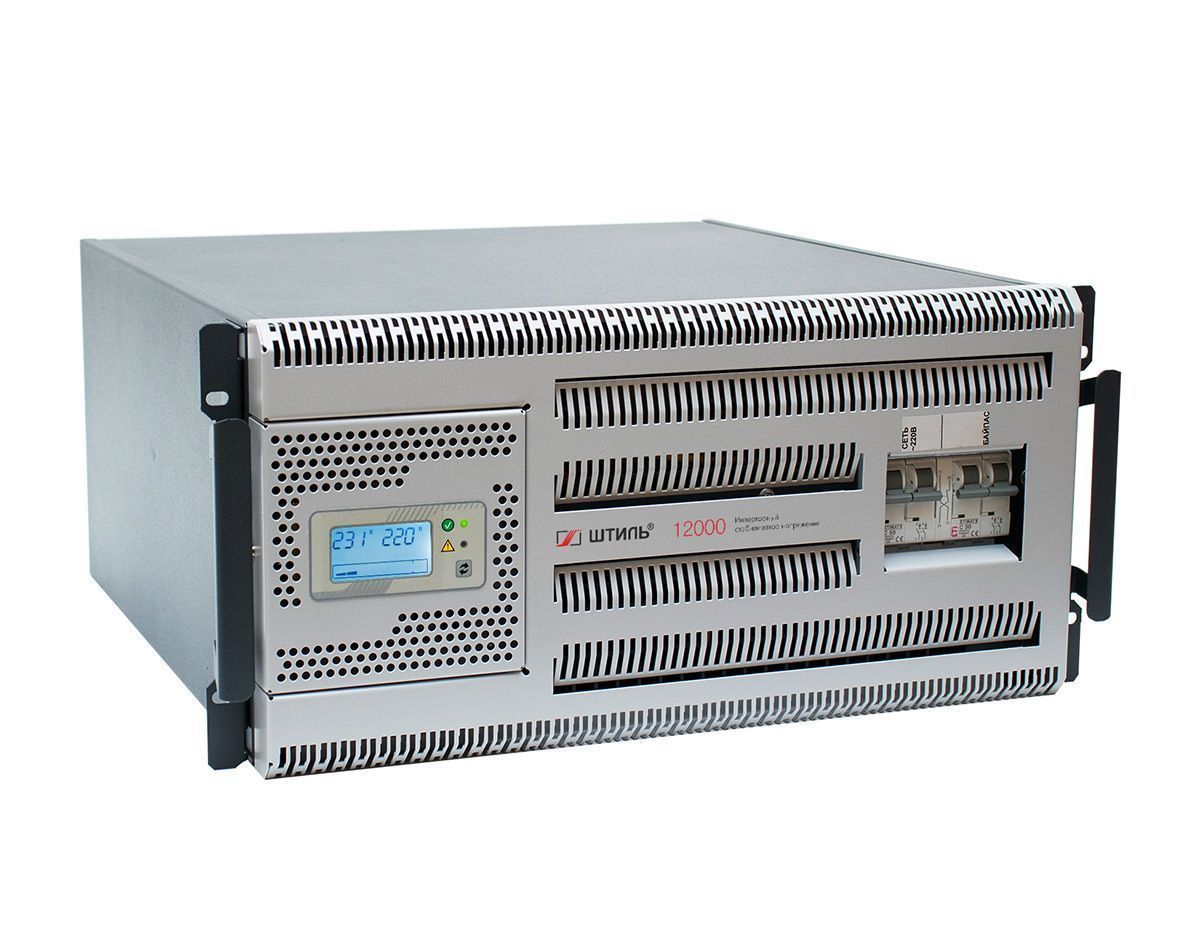

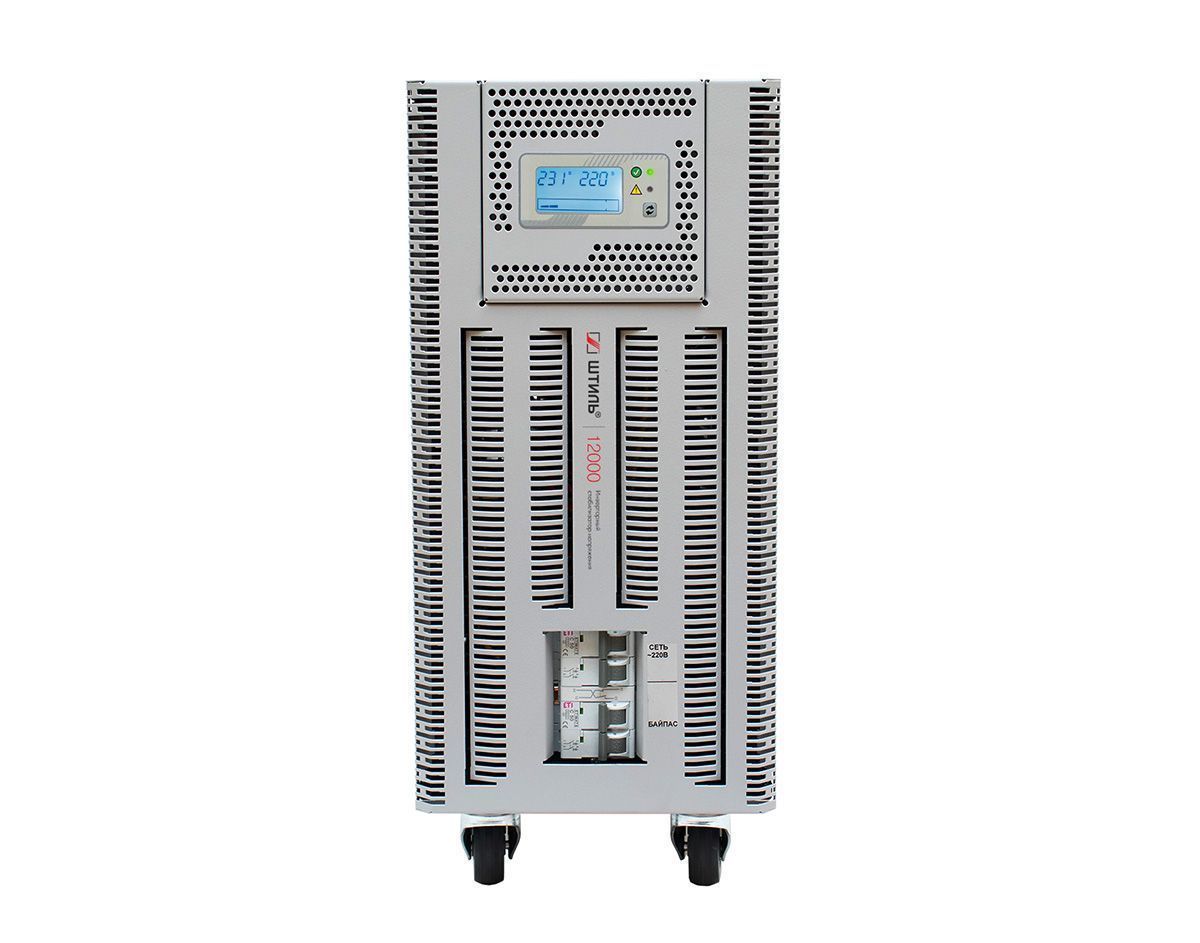

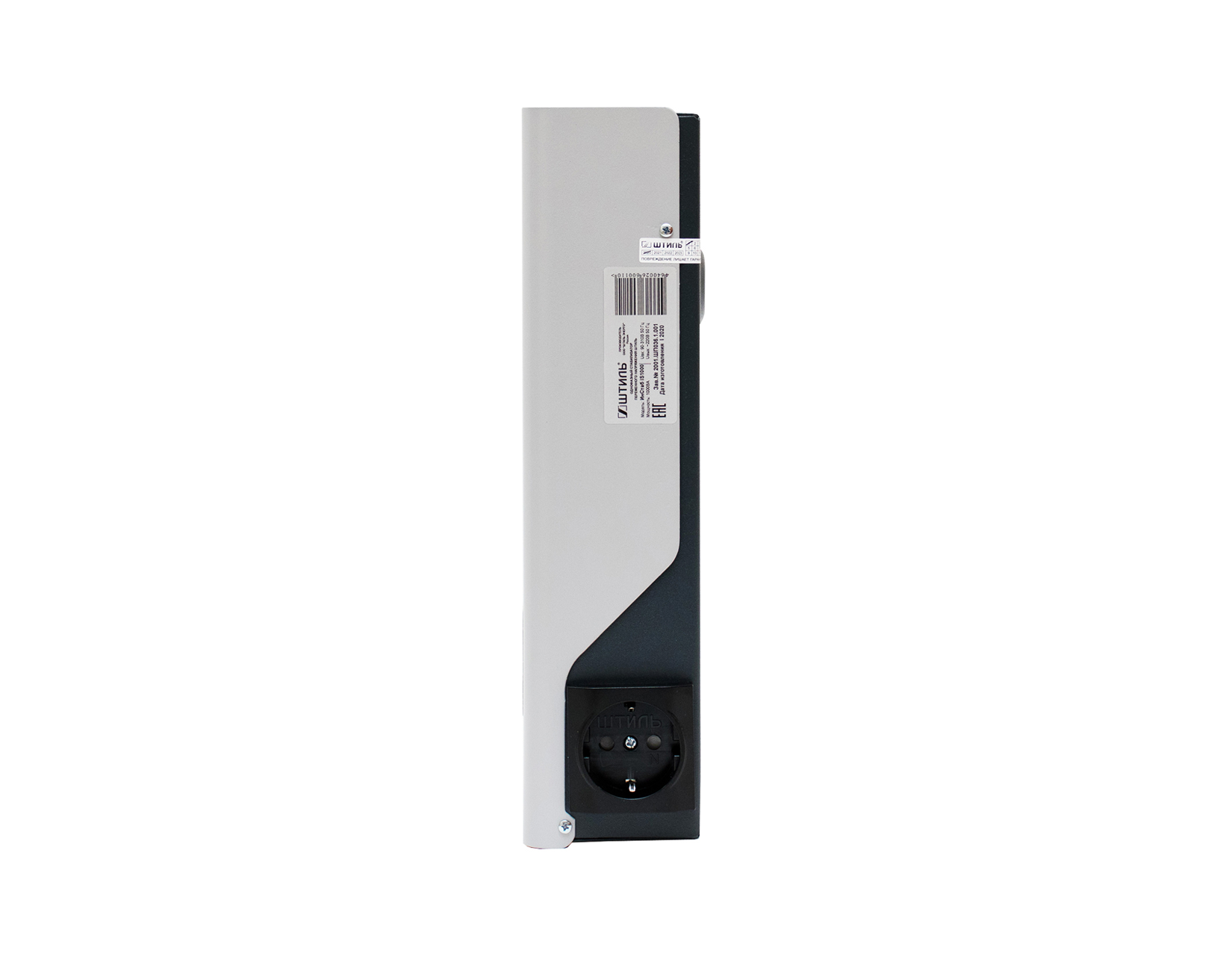

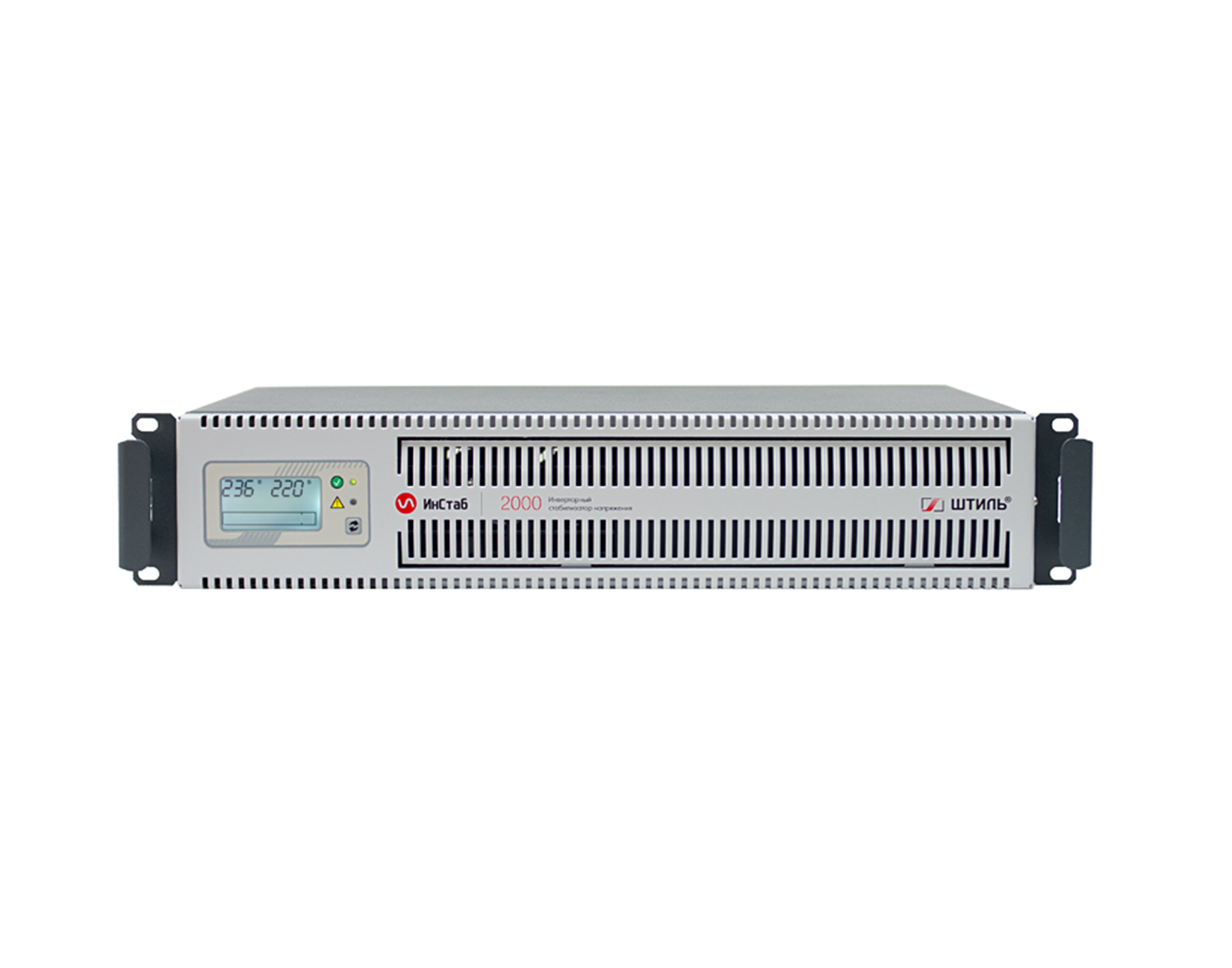

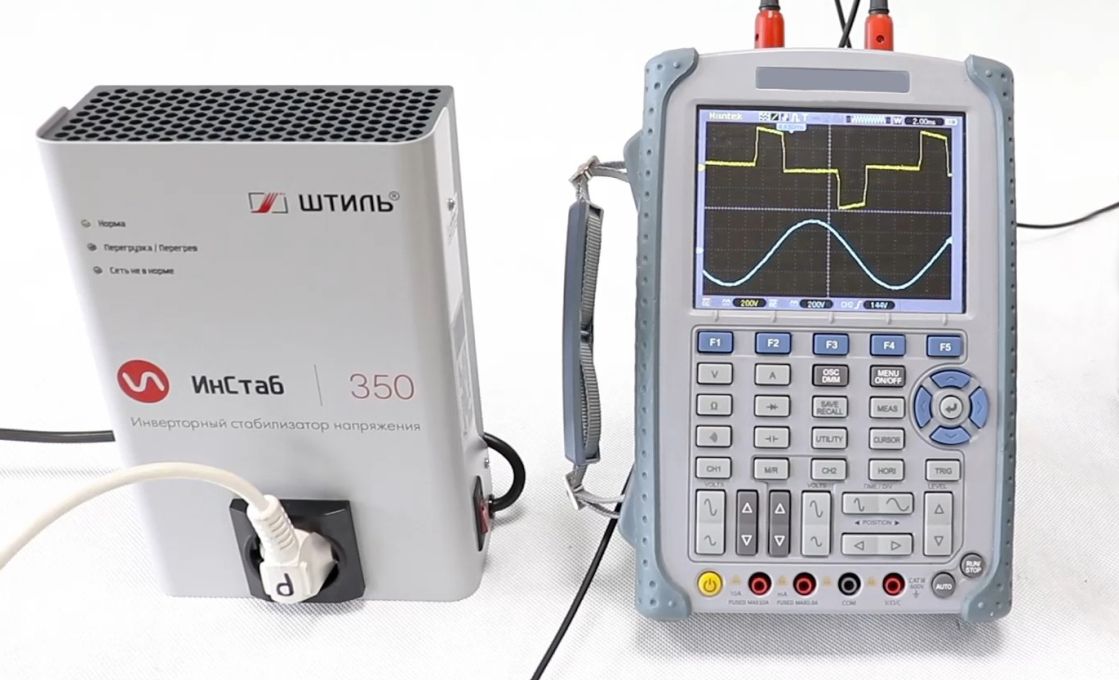

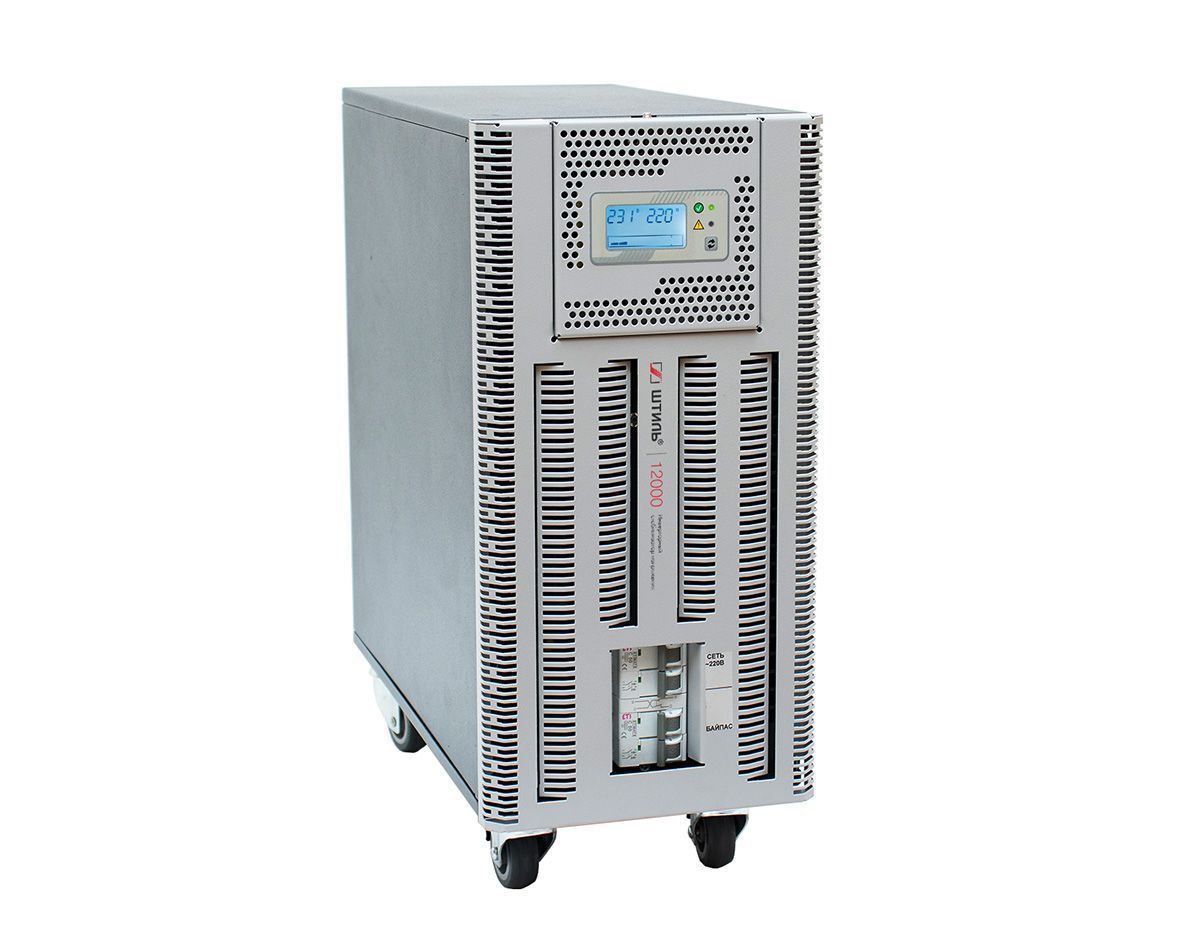

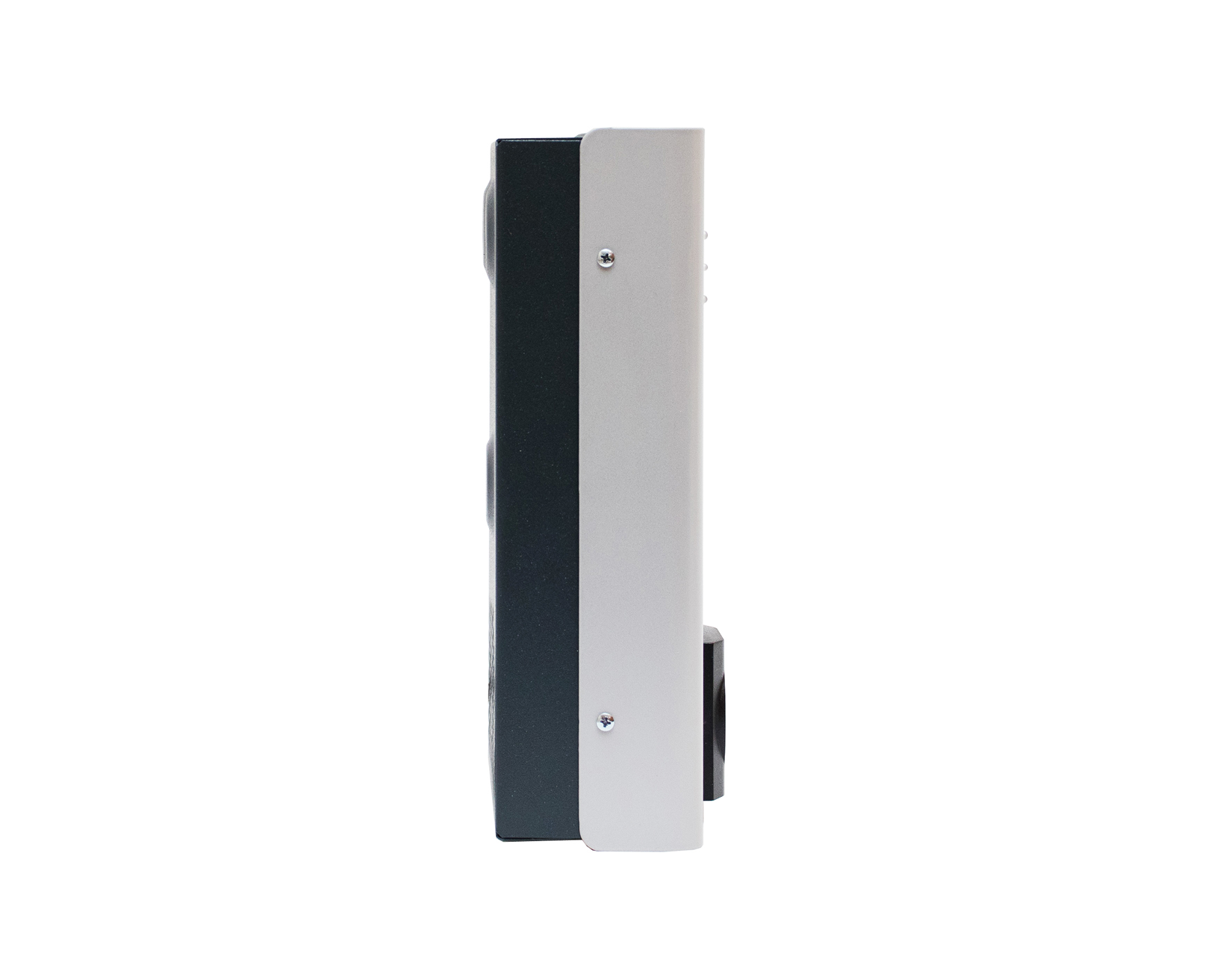

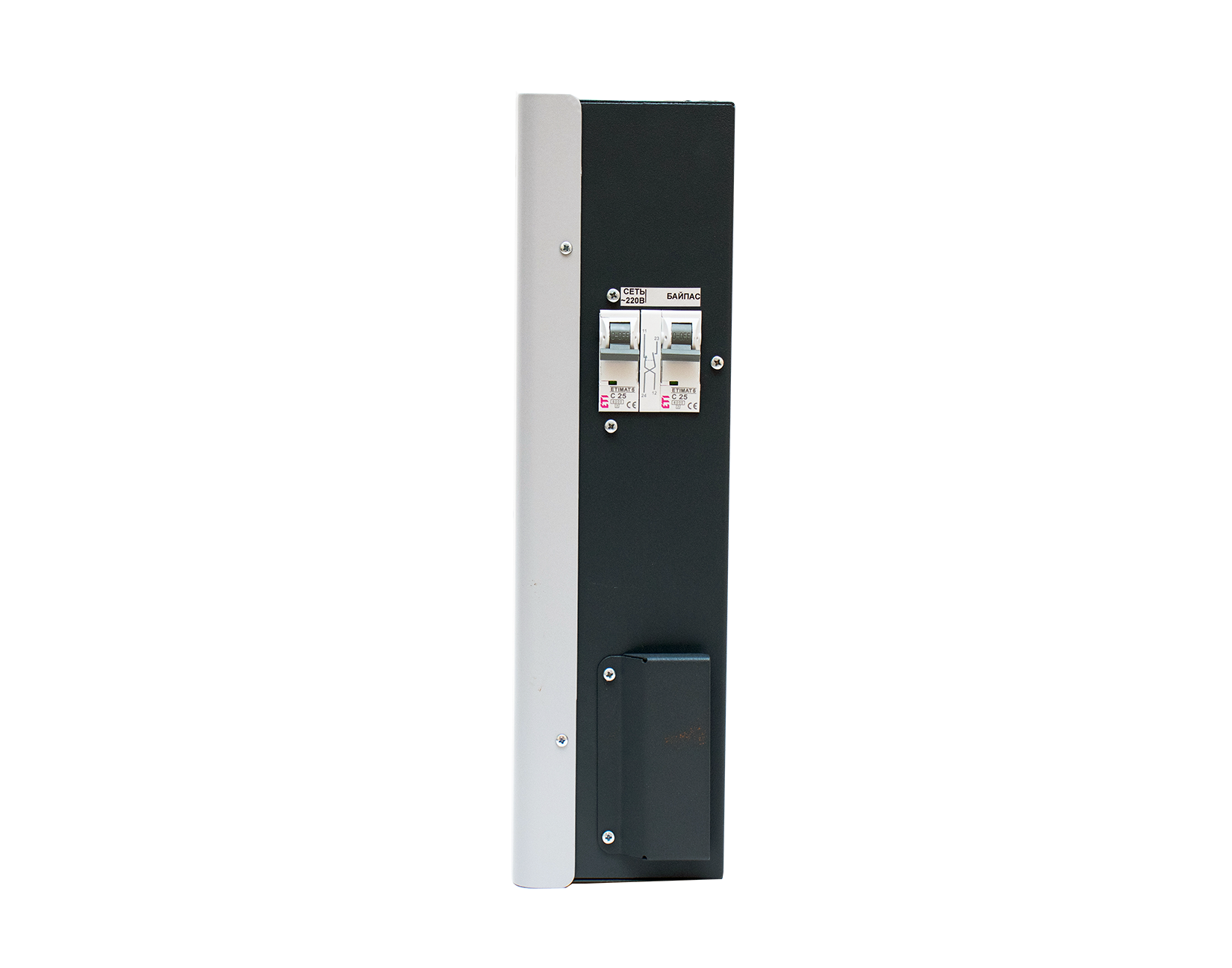

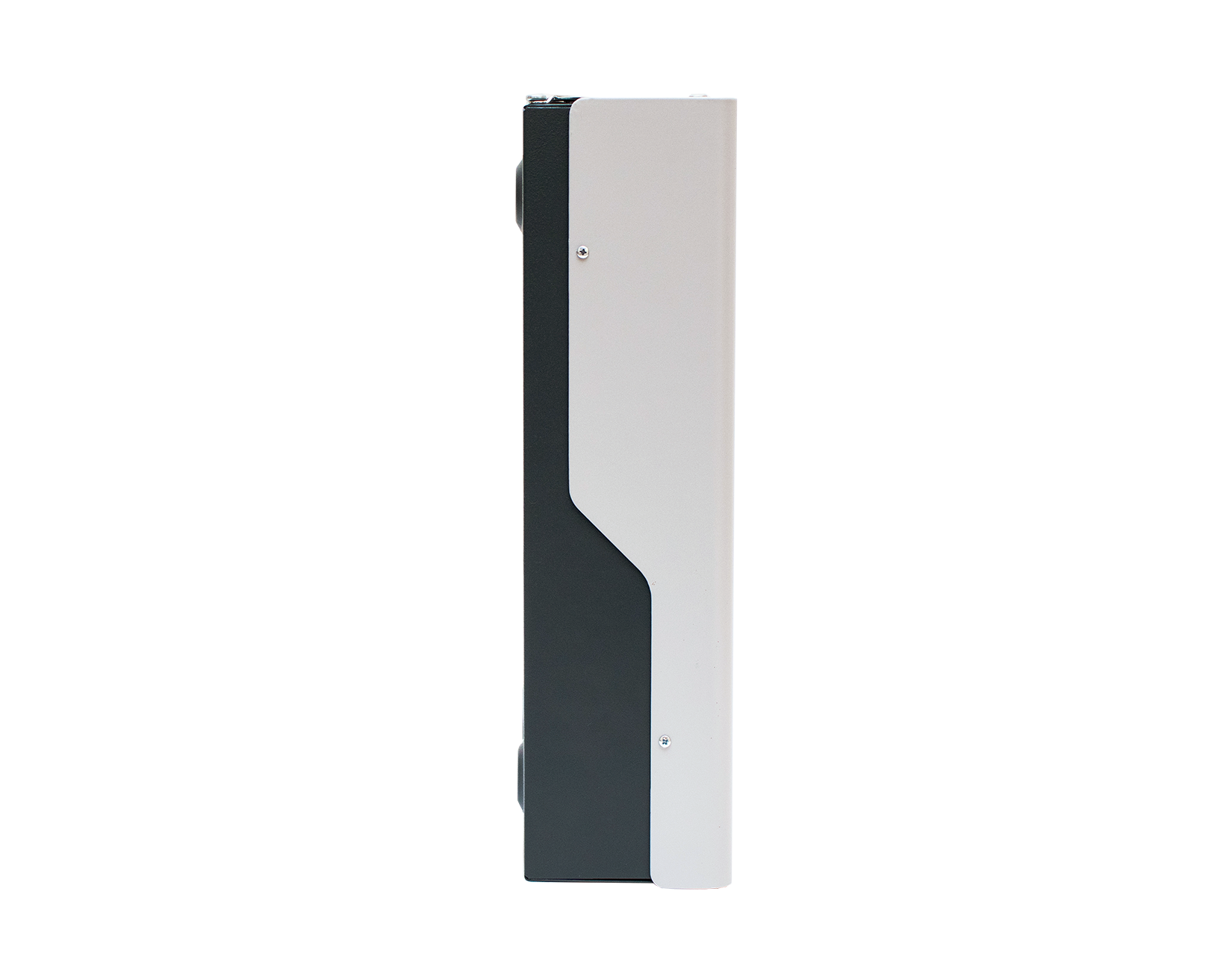

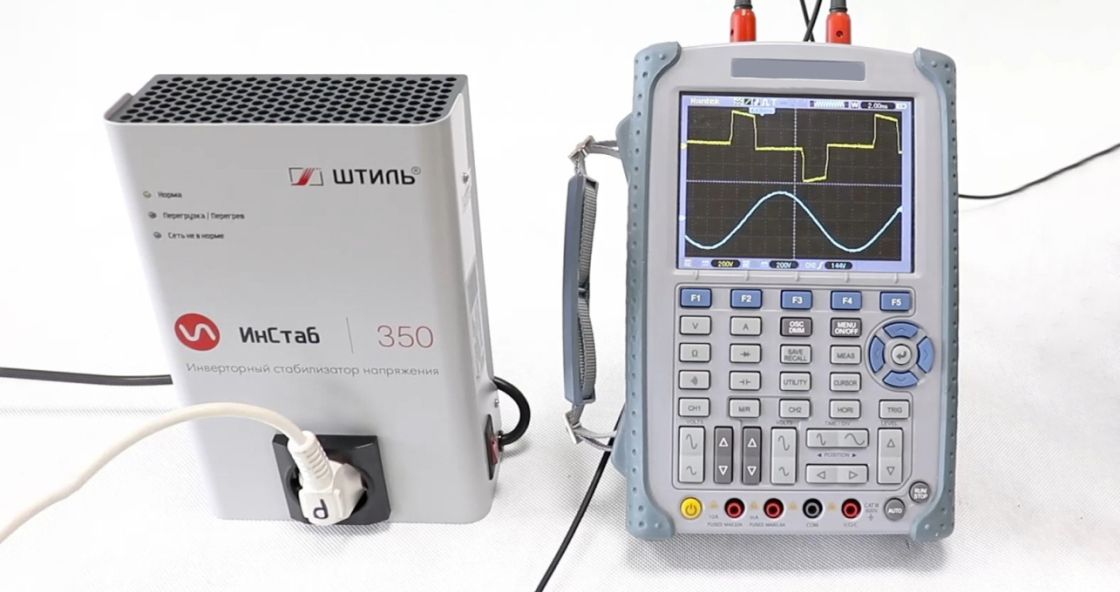

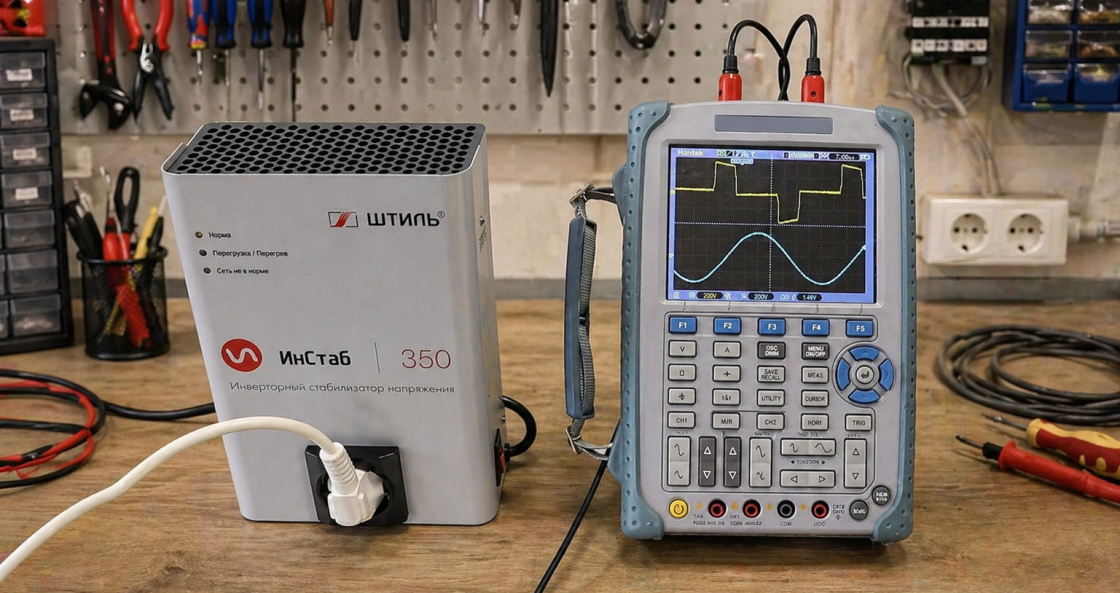

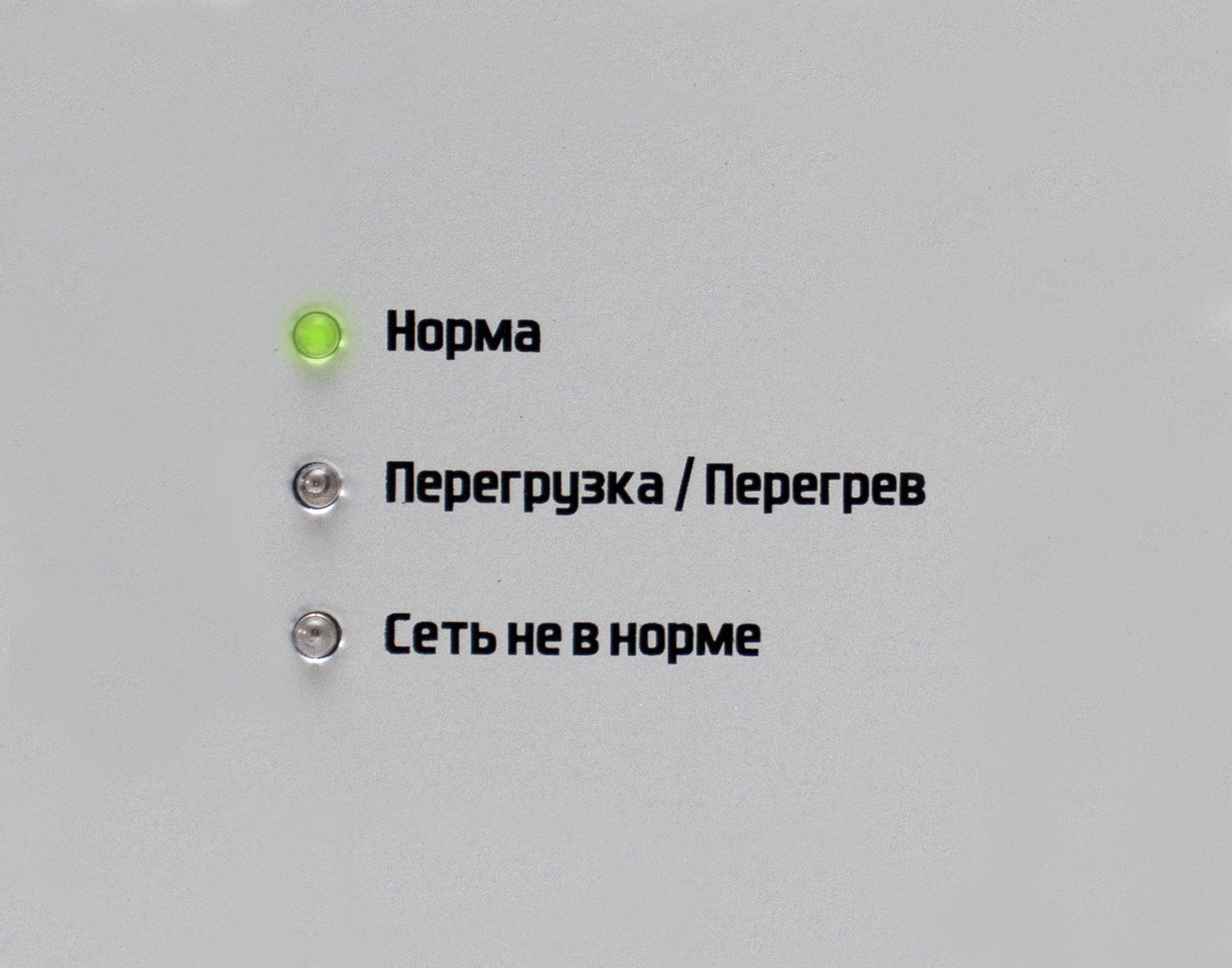

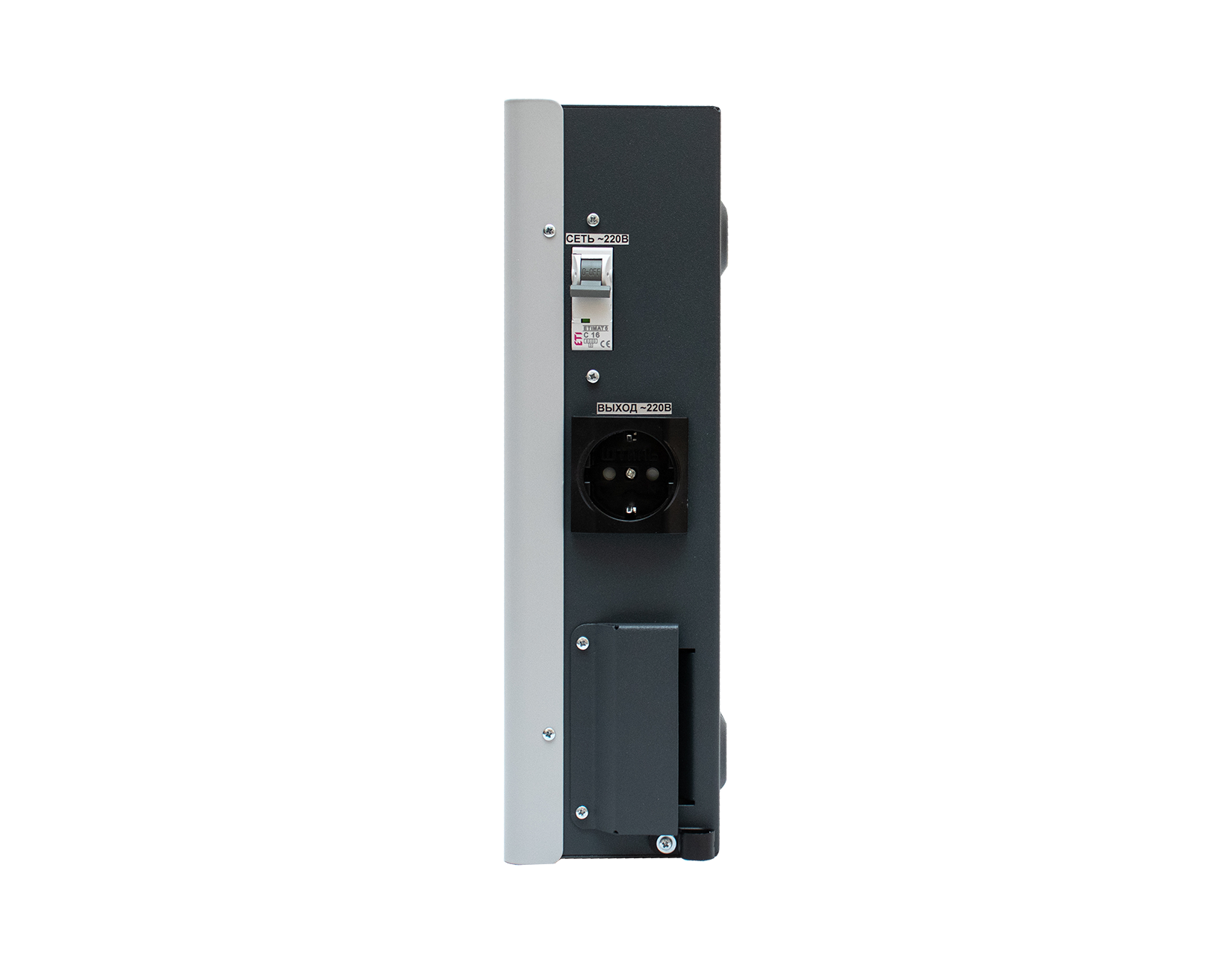

Стабилизаторы российского производства «Штиль» инверторного типа
Однако, если в сети происходят периодические отключения электроэнергии, а на объекте работает критическое оборудование, которому требуется непрерывная подача питания, например, энергозависимый котел отопления, то подойдут источники бесперебойного питания.

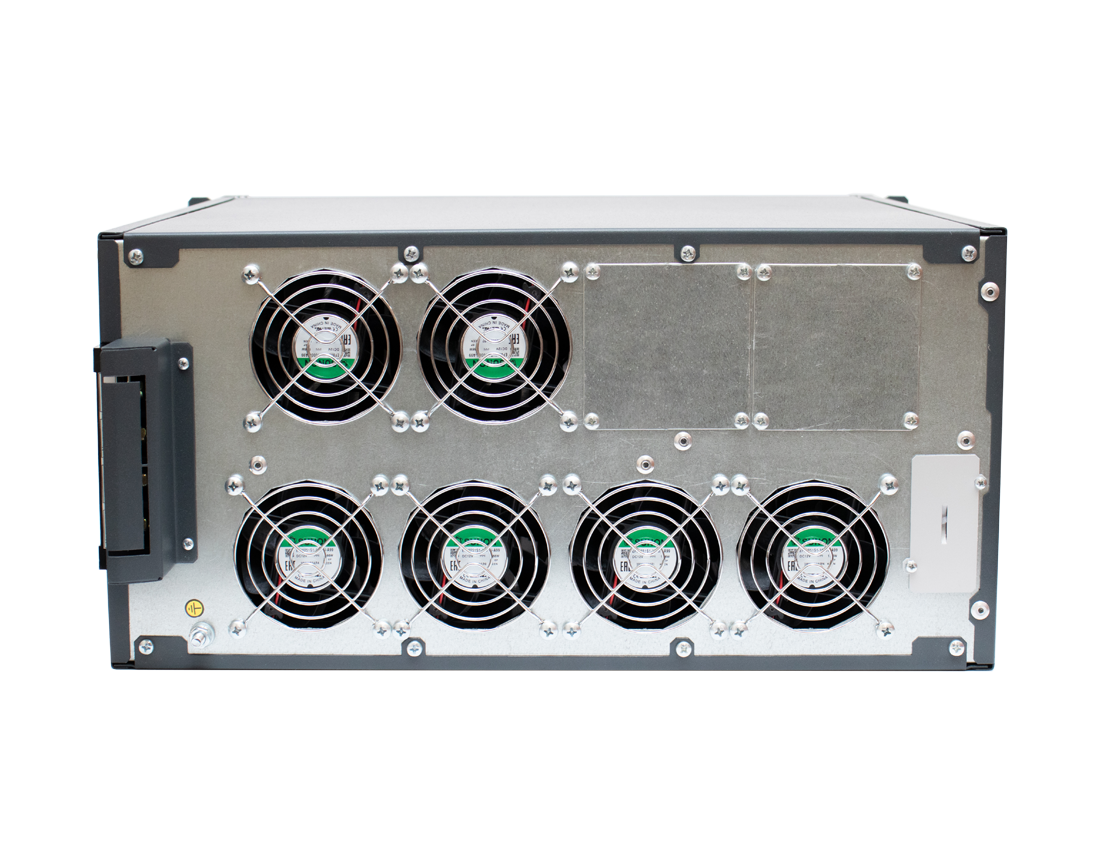

Источники бесперебойного питания (ИБП)
ИБП обеспечивает резервное питание техники при отключении электричества. При аварийном или плановом отключении электроэнергии они продолжают подавать на домашние приборы напряжение. ИБП используют для оборудования, которое нельзя резко отключать: газовых котлов, компьютеров, серверов, роутеров, систем видеонаблюдения и другой критичной техники. Время автономной работы может составлять от нескольких минут до нескольких часов и зависит от нагрузки, ёмкости аккумуляторов и модели ИБП.
Для резервного электроснабжения лучше выбирать онлайн бесперебойники. Они не только подают на электротехнику питание от аккумуляторов при отсутствии сети, но и дополнительно стабилизируют напряжение и формируют корректную синусоиду на выходе, защищая от скачков и просадок.

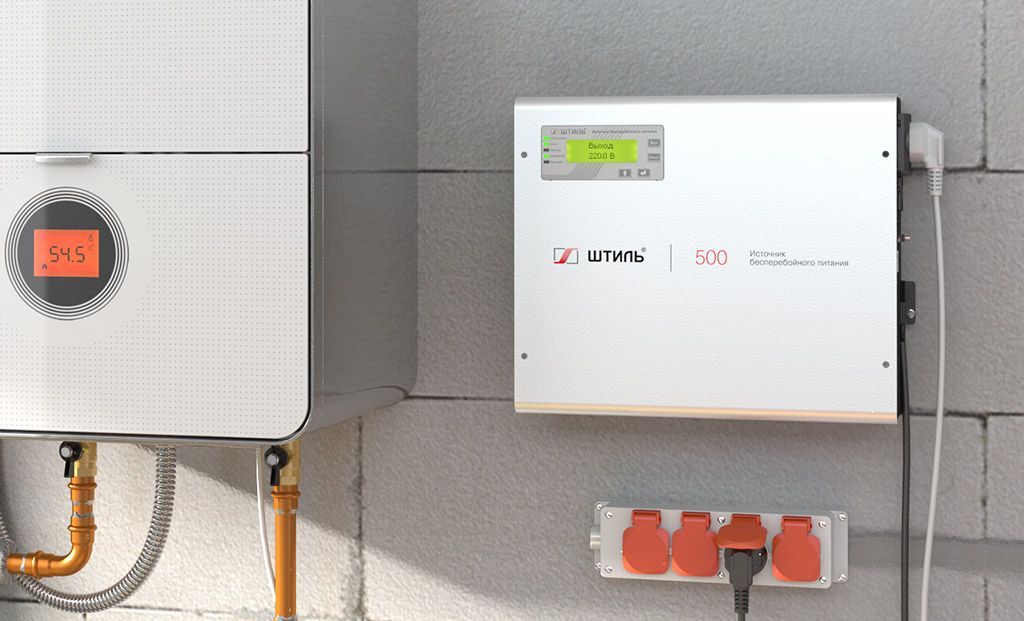

В частном секторе ИБП редко применяются для автономного питания электроники всего дома. Они устанавливаются только на отдельные критические электроприборы (например, газовый котел, холодильник, аппаратуру для видеонаблюдения, телевизор или компьютер).

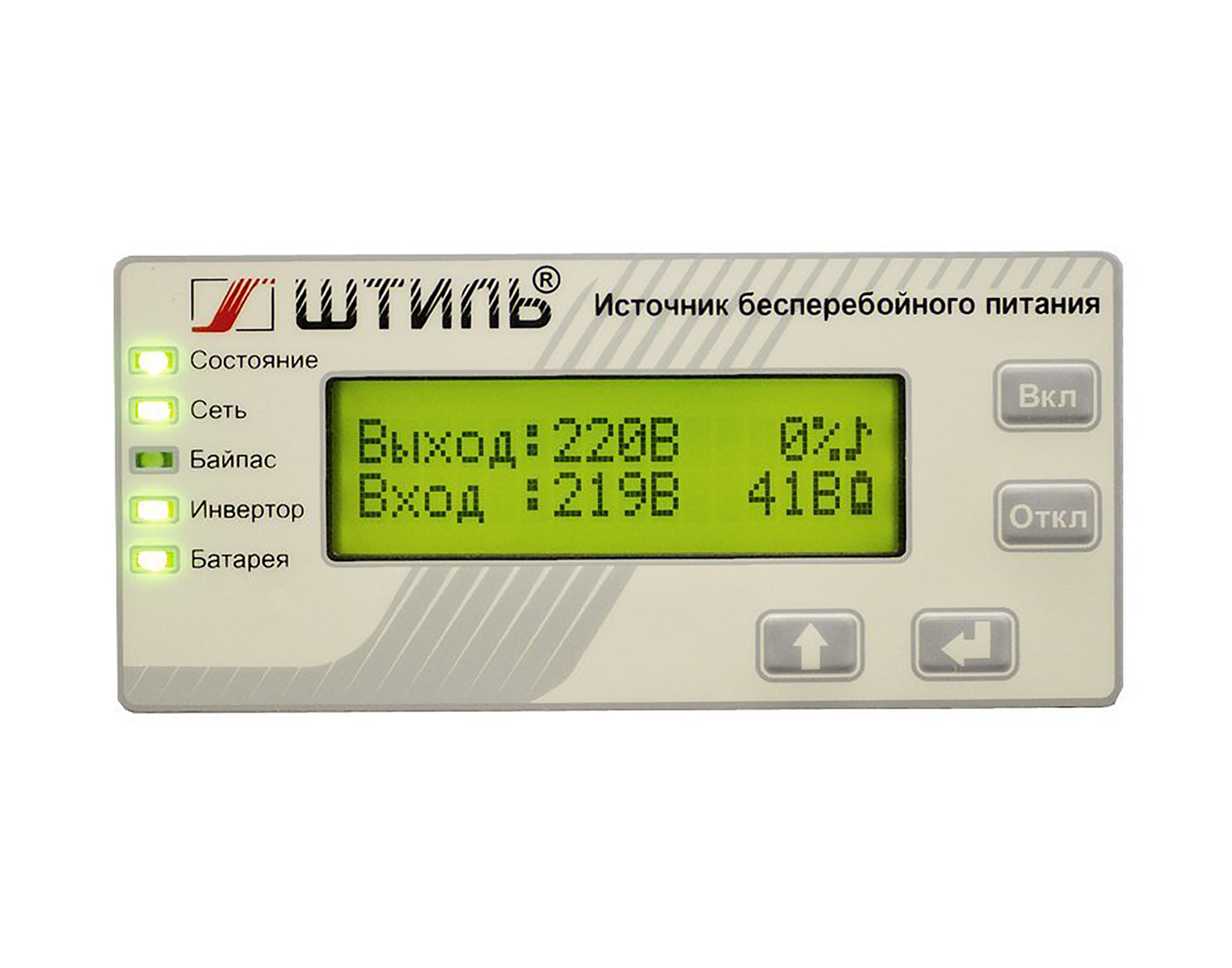

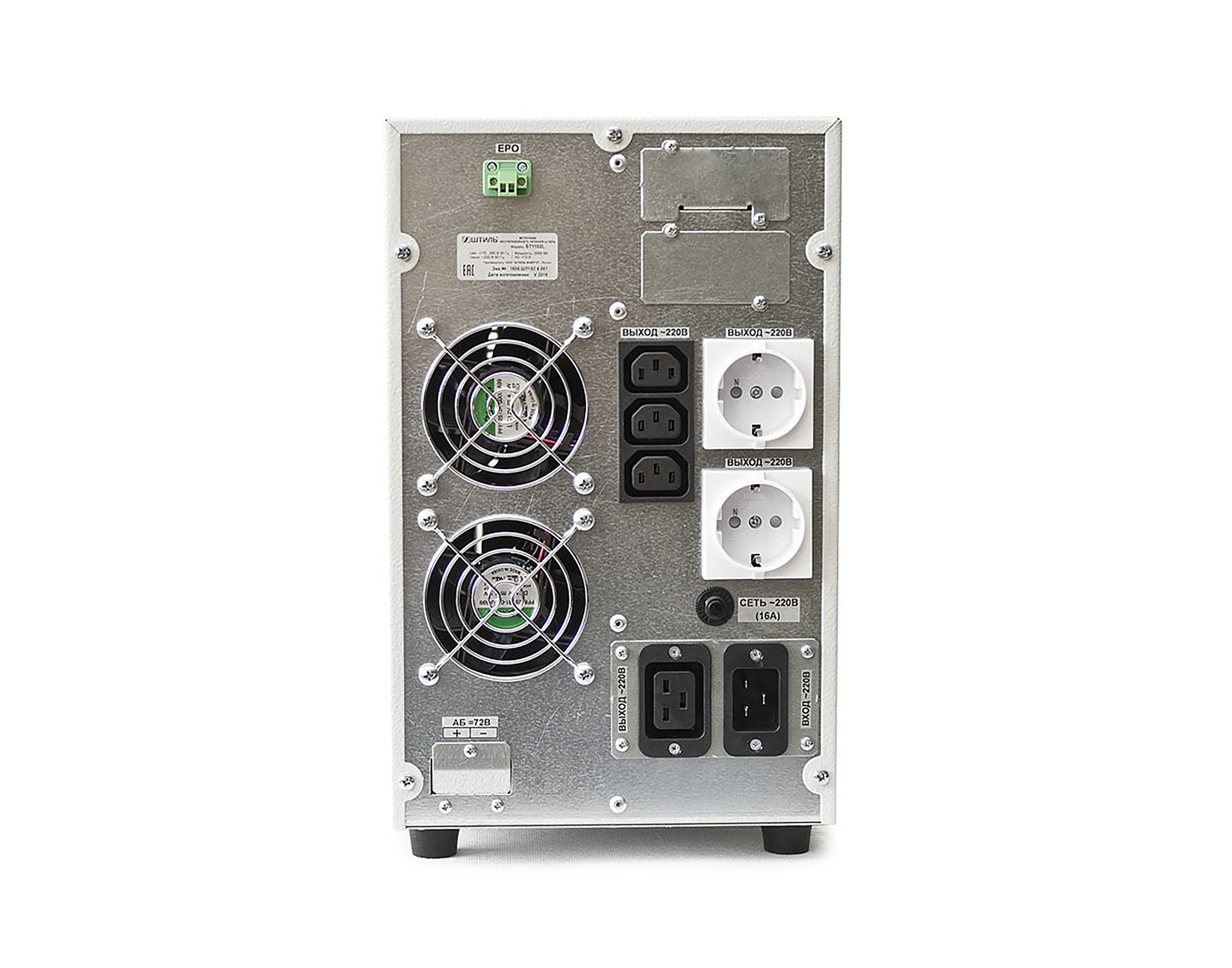

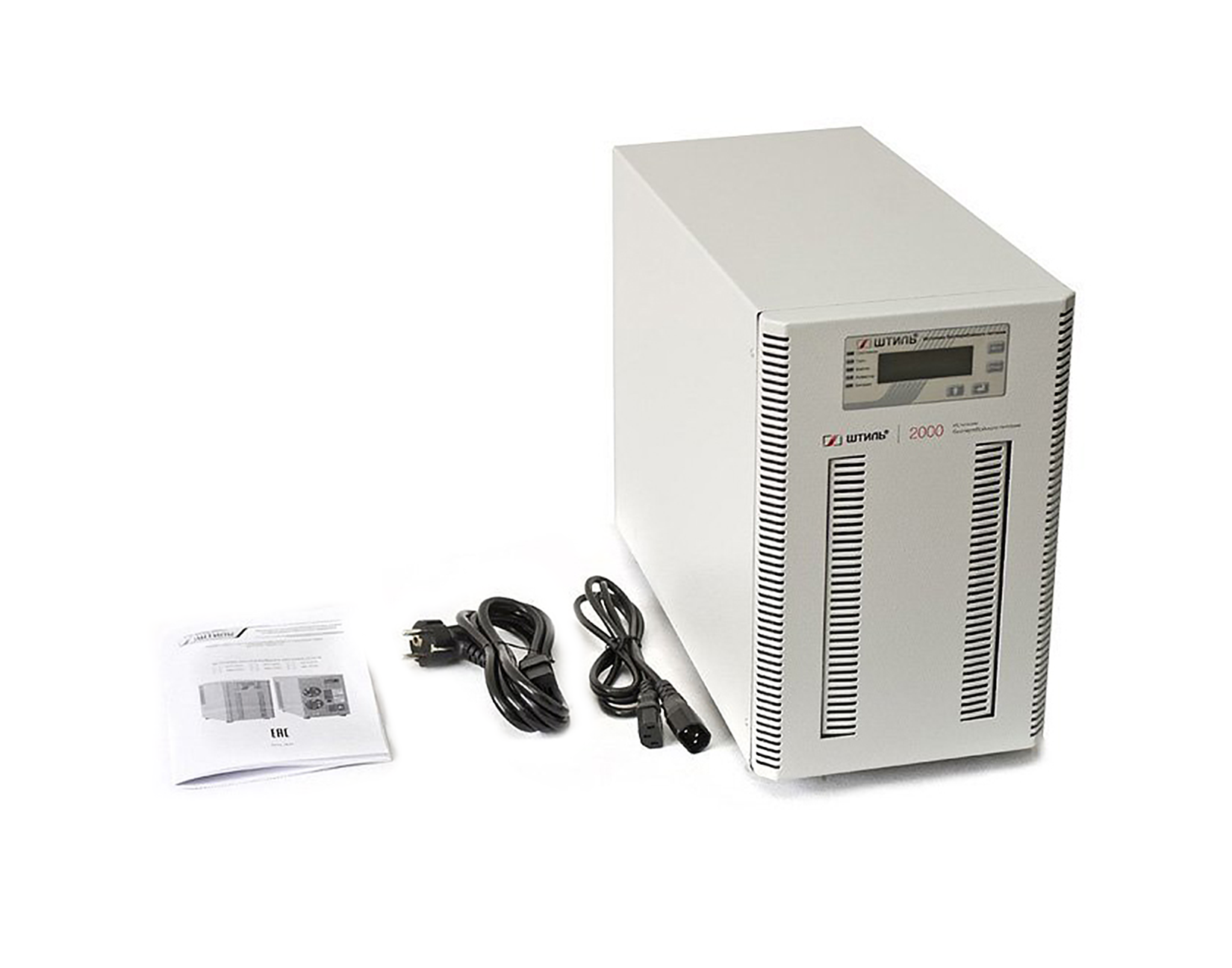

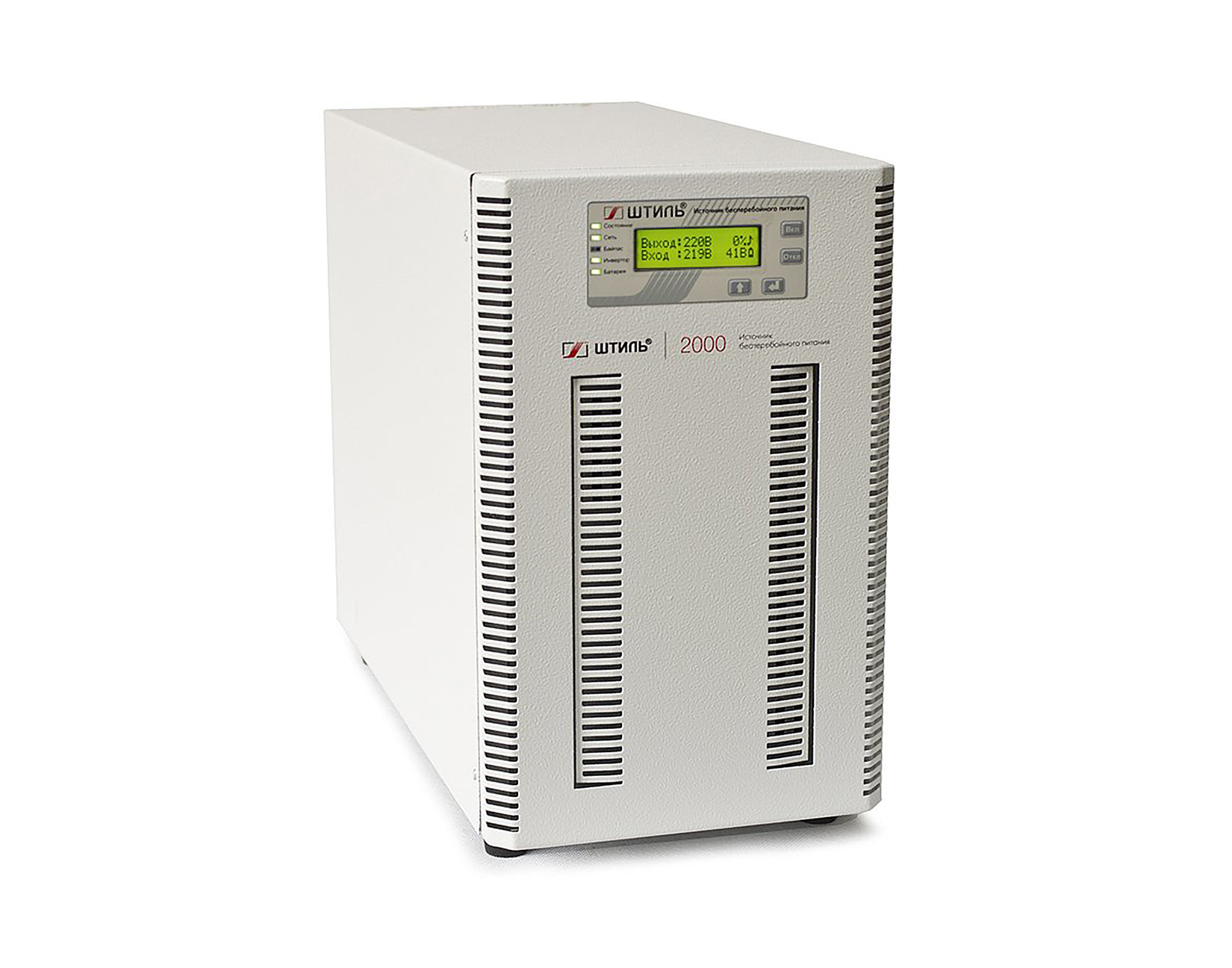

Обзор онлайн ИБП бренда «Штиль»
УЗИП
Устройство защиты от импульсных перенапряжений (УЗИП) предназначено для «гашения» мощных и кратковременных скачков напряжения свыше 300 В, которые возникают при грозе, авариях на линии или коммутационных процессах. Устройство отводит опасный импульс в заземляющий проводник и снижает риск повреждения техники. Поэтому для его работы требуется контур заземления.
Устройство не защищает от длительного повышенного или пониженного напряжения, поэтому его часто используют вместе с реле напряжения, стабилизатором или ИБП. Таким образом создается комплексная защита электросети от перепадов и импульсных перегрузок.
УЗИП применяют в частных домах, на дачах и коммерческих объектах, где есть риск опасных импульсных всплесков.
Инвертор
Инвертор используют в системах резервного питания: он преобразует постоянное напряжение от аккумуляторов или солнечных панелей в переменное напряжение для питания техники. Некоторые модели работают как ИБП и автоматически переключают нагрузку на аккумуляторы при отключении сети.
Инвертор не всегда защищает от импульсных перенапряжений, поэтому в комплексной системе его используют вместе с УЗИП, реле напряжения или стабилизатором.
Подробнее о каждом типе защиты читайте в статье «Устройства защиты от скачков напряжения».
Что выбрать: реле, стабилизатор, ИБП или сетевой фильтр?
Если в сети только небольшие помехи, то хватит сетевого фильтра. Если главная опасность – резкие аварийные скачки, лучше установить РКН. Если напряжение часто пониженное, повышенное или постоянно изменяется, то подходящим решением будет стабилизатор напряжения. Если техника должна продолжать работать при отключении электричества, нужен ИБП.
Для частного дома чаще используют комбинированную защиту: УЗИП от импульсных перенапряжений, реле напряжения для аварийного отключения, стабилизатор для корректировки вольтажа и ИБП для котла, компьютера или другого критичного оборудования.
Когда помогает именно стабилизатор напряжения?
Стабилизатор напряжения нужен, если напряжение в сети регулярно отклоняется от нормы: проседает в часы пиковой нагрузки, повышается ночью или меняется при включении насоса, компрессора, сварочного аппарата либо другой мощной техники. В таких случаях РКН будет часто отключать питание, а стабилизатор позволит технике продолжать работать при безопасном напряжении.
Стабилизатор востребован в частных домах, дачах и офисах. Он считается неотъемлемым компонентом для котлов отопления, холодильников, насосов, систем автоматики, видеонаблюдения и другой чувствительной к качеству электропитания техники.
Если напряжение в сети постоянно отклоняется от нормы, специалисты «Штиль» помогут подобрать стабилизатор, ИБП или комплексное решение под вашу задачу: для дома, дачи, котла, холодильника, насоса, компьютера или другого оборудования.
Почему возникают скачки напряжения?
Сетевые скачки возникают из-за внешних (состояние электросетей, погодные условия) и внутренних (нагрузка в доме, качество монтажа) факторов. Выявление источников нестабильности помогает вовремя обезопасить и нормализовать работу оборудования.
Перегрузка сети
Частая причина скачков – перегрузка электросети. Происходит, когда суммарная мощность подключённых приборов на всей линии (например, дачного участка) превышает допустимые значения, особенно в часы пиковой нагрузки. В таких условиях напряжение может резко падать или, наоборот, кратковременно повышаться при отключении части нагрузки.
Перегрузка характерна для многоквартирных домов и частных сетей с устаревшей электропроводкой. Массовое включение мощной техники (обогревателей, кондиционеров, электроинструментов) создаёт нестабильность, что негативно влияет на чувствительные приборы и электронику.
Блэкаут
Как отсутствие электроэнергии влияет на нестабильность сети? Когда подача электроэнергии возобновляется, в линии происходят переходные процессы, одновременно с этим запускается большое количество электротехники, особенно с электромоторами. Напряжение не появляется мгновенно с нормальным значением. Вместо этого оно может восстанавливаться нестабильно: сначала проседать, а затем кратковременно возрастать.
Слабая линия
Слабые линии электропередачи – ещё одна распространённая причина сетевых скачков. Это актуально для загородных домов и дач, где используются длинные или изношенные линии с недостаточным сечением кабельных сетей. В результате возникают потери напряжения при передаче электроэнергии.
При подключении нагрузки напряжение может ощутимо проседать, а при её резком отключении – кратковременно возрастать. Такая нестабильность опасна для техники с электронными блоками управления.
Обрыв нуля и перекос фаз
Это опасная ситуация в трёхфазных сетях. В этом случае происходит перераспределение напряжения между фазами, что приводит к его резкому увеличению на одной линии и падению на другой.
При перекосе фаз напряжение на линии поднимается до 300–380 В. Это часто приводит к выходу из строя бытовой техники и электроники, особенно если отсутствуют защитные устройства.
Аварии на ЛЭП и подстанциях
Нарушения в работе линий электропередачи и трансформаторных подстанций также вызывают скачки напряжения. В момент аварии или восстановления электроснабжения возникают переходные процессы, сопровождающиеся кратковременными, но сильными перепадами напряжения. Опасные скачки губительны для любой техники.
Плохие контакты и ошибки монтажа
Некачественные соединения в электропроводке – скрытая, но частая причина скачков. Ослабленные клеммы, окисление контактов или ошибки при монтаже приводят к нестабильному прохождению тока. Это вызывает локальные перегревы, искрение и периодические перепады напряжения в сети. В результате техника работает нестабильно, а риск повреждений значительно возрастает.
Грозовые и коммутационные импульсы
Грозовые разряды – источник мощных импульсных перенапряжений. Даже если молния не попадает напрямую в линию, из-за её наводок возникают высоковольтные всплески, которые проходят в любую незащищенную электросеть. Похожие импульсы могут возникать не только при грозе, но и при коммутациях в сети – например, при включении или отключении мощного оборудования.
Такие импульсы достигают тысяч вольт и способны мгновенно вывести из строя электронику и бытовую технику. Для защиты от подобных явлений используются УЗИП и системы заземления, которые отводят избыточную энергию и предотвращают повреждения оборудования.
Чем опасны скачки напряжения для техники?
Даже кратковременное повышение или понижение напряжения приводит к перегреву электронных компонентов, сбоям в работе микросхем и ускоренному износу оборудования. Серьезную опасность представляют резкие импульсные скачки свыше 300 В, которые способны мгновенно вывести из строя платы управления и блоки питания.
Для энергозависимых газовых котлов скачки вольтажа скажутся сразу: в конструкции используются электронные платы управления, датчики и автоматика розжига. При скачках возможны ошибки в работе контроллера, некорректное включение или полное отключение. Также часто повреждается управляющая плата, ремонт которой обходится дорого и требует времени, что проблематично в отопительный сезон.
Циркуляционные насосы также чувствительны к скачкам. При повышенном напряжении возрастает нагрузка на обмотки двигателя, что приводит к перегреву и сокращению срока службы.
Для холодильников скачки напряжения опасны для компрессора. При резком изменении параметров сети увеличивается пусковая нагрузка, что часто приводит к заклиниванию или перегреву компрессора. Кроме того, страдает электронный блок управления, который отвечает за поддержание температуры и режимов работы.
Видеотехника и электроника (телевизоры, камеры, медиасистемы) не менее уязвимы к перепадам напряжения. Их блоки питания и микросхемы рассчитаны на нормальные параметры сети. Поэтому даже кратковременные скачки вызывают сбои, повреждение электронных компонентов (например, матрицы у телевизора) или полный выход устройства из строя.

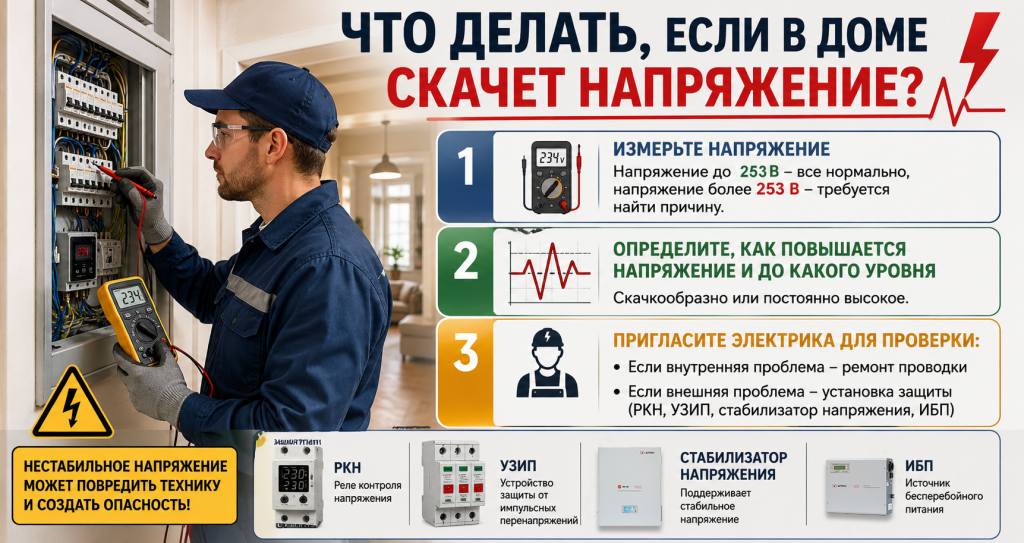

Что делать, если в доме скачет напряжение?
Чтобы понять причину скачков напряжения и выбрать защиту, действуйте по шагам:
Шаг 1. Измерьте напряжение во время пикового потребления (когда пользователи приходят с работы или приезжают в свои загородные дома), во время минимального использования электроприборов и при включении мощных приборов. Для этого оптимально использовать реле напряжения розеточного типа с дисплеем, которое показывает динамику изменения вольтажа в сети в постоянном режиме. Если напряжение выше 253 В, то оно считается повышенным.
Шаг 2. Определите с помощью тех же устройств, как повышается напряжение и до какого уровня (оно постоянно повышено долгое время или только периодически возникают резкие кратковременные скачки с последующей нормализацией вольтажа).
Шаг 3. Пригласите электрика для проверки щитка, контактов и электропроводки. Если причина во внутренней сети, то попросите электрика устранить неисправность в электропроводке. Если причина во внешней сети, то придется ставить устройства защиты. Вариант зависит от того, что происходит в сети:
- при постоянных колебаниях и скачках напряжения до 300 В подойдет стабилизатор для дома (тут важно учесть рабочий диапазон напряжения, только инверторные модели стабилизируют вольтаж при скачках сети до 310 В);
- если перепады сопровождаются периодическими отключениями и при этом есть критическая техника, которой нужно питание в постоянном режиме, то лучше подключить ИБП или инвертор (тут также важно учитывать диапазон рабочего напряжения этих приборов);
- если сеть стабильна, скачки случаются крайне редко и при этом нет техники с постоянной работой, то достаточно подключить РКН;
- УЗИП в любом случае будет полезным, он защитит от импульсных перенапряжений все электроприборы на объекте;
- сетевой фильтр с варистором будет достаточным, например, для квартиры с нормальной электросетью.
Советы эксперта
Если свет в доме регулярно мигает, техника перезагружается, отключается или перестаёт включаться, не стоит ограничиваться сетевым фильтром. Он не решает проблему нестабильного напряжения и не защищает от длительных просадок или повышенного вольтажа.
После диагностики важно определить характер проблемы. Если напряжение отклоняется редко и резко, подойдёт реле контроля напряжения. Если оно регулярно проседает, повышается или «плавает», лучше использовать стабилизатор. Если вместе с перепадами бывают отключения электричества, для критичной техники потребуется ИБП или инвертор.
Для частного дома часто применяют комбинированную схему защиты: УЗИП на вводе, реле контроля напряжения в щитке, стабилизатор для выравнивания напряжения и ИБП для оборудования, которому нужно непрерывное питание. Такая схема защищает не только бытовую технику, но и саму систему электропитания от разных типов аварий.
Иногда для дополнительной защиты используют связку реле + стабилизатор. В этом случае реле устанавливают перед стабилизатором и настраивают по верхнему и нижнему порогу так, чтобы оно отключало питание только при аварийных значениях, а не при обычных рабочих колебаниях сети.
Игорь Кривенцов,
Технический эксперт ГК «Штиль»
1. Что помогает справиться со скачками напряжения?
Справиться со скачками напряжения помогают сетевой фильтр, реле напряжения, стабилизатор напряжения, ИБП и УЗИП. Сетевой фильтр защищает от небольших помех, реле отключает питание при опасном напряжении, стабилизатор выравнивает напряжение до безопасного уровня, ИБП поддерживает работу техники при отключении электричества, а УЗИП защищает от импульсных перенапряжений.
2. Что лучше защищает от скачков напряжения: стабилизатор или реле напряжения?
Реле напряжения отключает технику, когда напряжение выходит за безопасные пределы. Стабилизатор не просто отключает питание, а выравнивает напряжение и позволяет технике продолжать работать. Если скачки редкие и кратковременные, может быть достаточно реле. Если напряжение часто проседает, повышается или постоянно нестабильно, лучше выбрать стабилизатор напряжения.
3. Помогает ли сетевой фильтр от скачков напряжения?
Сетевой фильтр помогает только от небольших помех и кратковременных импульсов в электросети. Он не способен стабилизировать пониженное или повышенное напряжение и не заменяет стабилизатор. Для чувствительной или дорогой техники сетевой фильтр лучше использовать как дополнительную защиту, а не как основное средство защиты от серьёзных перепадов напряжения.
4. Когда нужен стабилизатор напряжения?
Стабилизатор нужен, если в сети часто бывает пониженное, повышенное или нестабильное напряжение. Он особенно полезен для частных домов, дач, котлов, холодильников, насосов, систем отопления, автоматики и другой чувствительной техники. Если приборы мигают, отключаются, работают нестабильно или в розетке часто меньше 200 В или больше 240 В, стоит рассмотреть установку стабилизатора.
5. Что выбрать для дома: стабилизатор, реле напряжения, ИБП или УЗИП?
Выбор зависит от проблемы. УЗИП защищает от мощных импульсов, реле напряжения отключает технику при опасном напряжении, стабилизатор выравнивает постоянные перепады, а ИБП поддерживает работу оборудования при отключении света. Для частного дома часто используют комбинированную защиту: УЗИП на вводе, реле в щитке, стабилизатор для выравнивания напряжения и ИБП для критически важной техники.
