Приборы электрозащиты на дин-рейке
Защитные устройства, в том числе и стабилизаторы напряжения, на дин-рейке могут быть электроприборами только с маленьким корпусом модульного типа, достаточным, чтобы поместиться внутри электрического щита и закрепиться на его металлическом профиле.
Их основная задача заключается в защите электропотребителей от негативного действия опасного вольтажа, который может внезапно возникнуть на линии: импульсный всплеск напряжения, его экстремальное падение или периодические колебания.
Приборы подключаются после вводного автомата или автоматического выключателя группы. К их выходным разъемам подключается провод соответственного сечения, напрямую ведущий к нагрузке.
К ним относят следующие изделия: реле контроля напряжения (РКН), устройства защиты от импульсных перенапряжений (УЗИП), преобразователи (выпрямители) и стабилизаторы напряжения. Разберём их функционал подробнее.
Реле контроля напряжения
Защищает оборудование от чрезмерно высокого или низкого вольтажа. У него простой принцип действия – если сигнал выходит за установленные минимальные и максимальные значения (настраиваются пользователем), то электричество перестает подаваться на нагрузку. Питание возобновляется только, когда величина возвращается в установленный диапазон.
Основные функции РКН – это защита от перенапряжений и сетевых провалов. Оно часто наделяется защитой от перегрузки потоку и отсрочкой повторного включения (полезная опция для электроприборов, которым нельзя возобновлять работу сразу после отключения, например, некоторым моделям холодильников).
Устройство не корректирует выходное напряжение. Поэтому, если внезапное отключение электроприборам противопоказано или ощутимые сетевые колебания происходят часто, то такой прибор будет неэффективным. Скорее, наоборот, вредным.

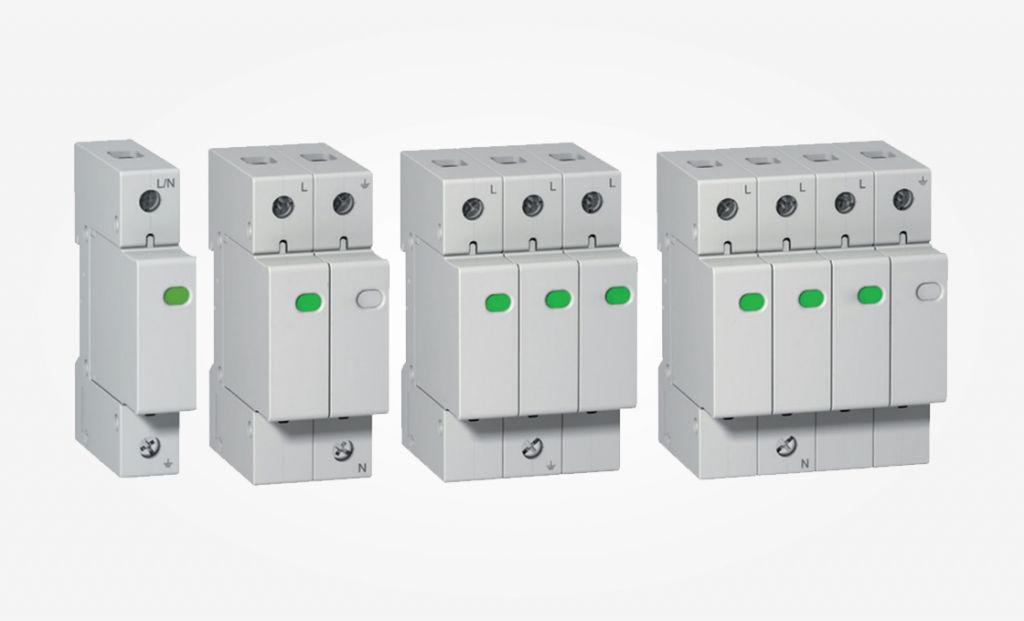

УЗИП
По своей специфике также считается электрическим ограничителем. Но, в отличие от первого электроприбора, он защищает потребителей лишь только от грозовых и импульсных коммутационных перенапряжений, то есть от его крайне высоких значений. В его составе присутствует модуль – варистор, который срабатывает при резком повышении значения вольтажа, выходящего за верхнюю границу допустимого всплеска. При срабатывании сеть сразу обесточивается, чтобы не допустить повреждения электроприборов на линии.
УЗИП восстанавливает электропитание таким же образом, как РКН. Напряжение им не корректируется, но благодаря его работе существенно снижается риск пожара и сохраняется срок службы оборудования. Изделие также имеет защиту от высокочастотных помех.
Преобразователь тока
Это выпрямитель, который выполняет трансформацию переменного напряжения в постоянное с определенной величиной, например, 12 или 24 вольт. В его составе присутствует небольшой трансформатор, за счет которого ток изменяет свои параметры. Может работать в широком диапазоне входного вольтажа, в основном – это 100-240 В. За счет такого принципа достигается определенная коррекция напряжения, но его возможности сильно ограничены.
Сильные сетевые просадки устройству не страшны, а при перенапряжении оно обесточивает сеть. Также присутствует защитный функционал от перегрузки. Такие приборы имеют небольшую мощность до 100 Вт, поэтому используются для маломощных потребителей постоянного тока.

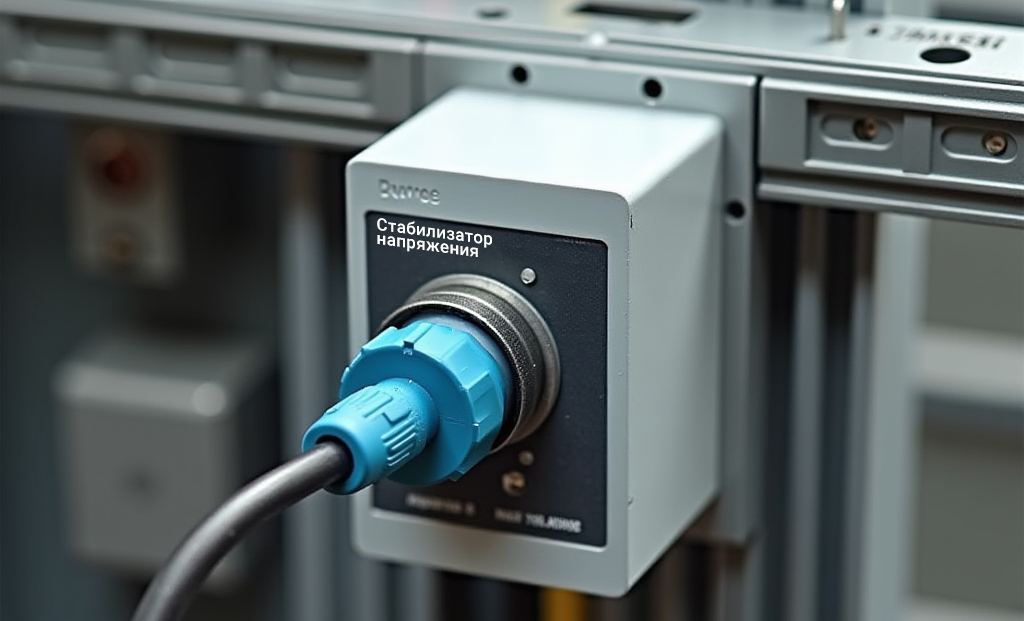

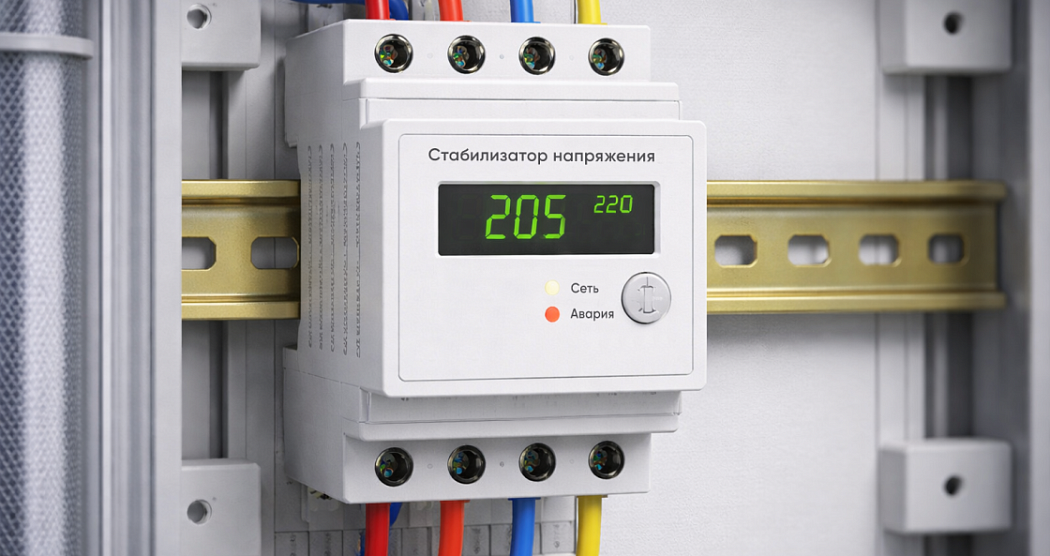

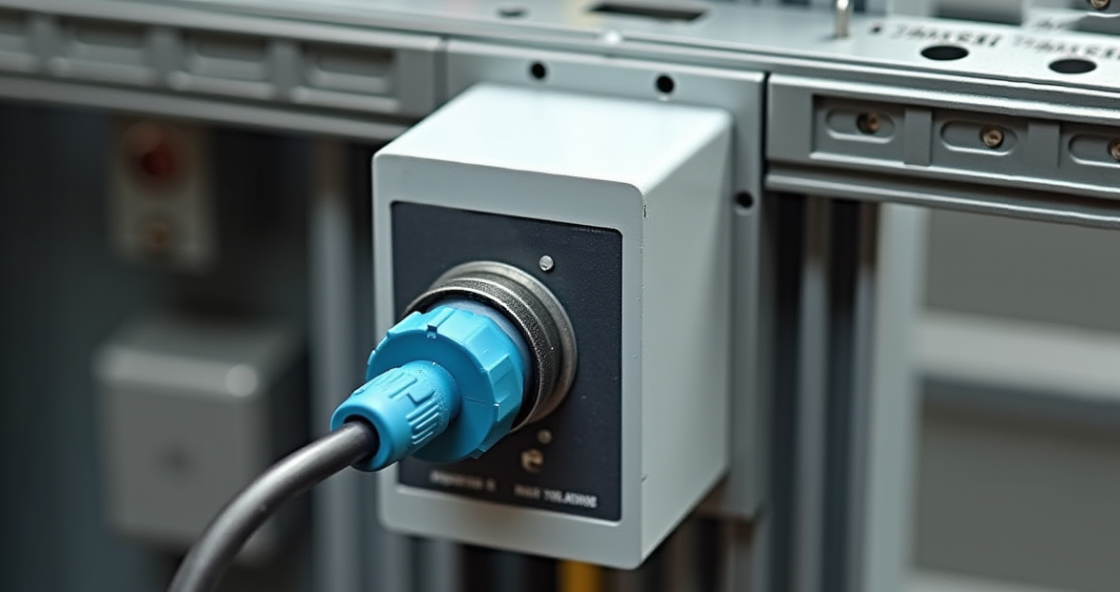

Стабилизаторы напряжения на дин-рейке
Основная задача стабилизатора, в отличие от других рассмотренных электроприборов, – обеспечивать непрерывное и качественное электропитание нагрузки переменным током при периодических сетевых колебаниях. При снижении или повышении вольтажа он не отключает сеть, а корректирует величину до такого значения, которое будет максимально приближено к номиналу – 220/230 В (это зависит от типа устройства).
В магазинах сложно найти настоящий стабилизатор напряжения на дин-рейке, так как размер его корпуса часто превышает размер самого электрощитка. Габариты зависят от выходной мощности, чем она больше, тем массивнее будет само устройство. Поэтому крепление на дин-рейку могут иметь лишь модели небольшой мощности, в основном до 200 Вт.
В их составе присутствует небольшой трансформатор и реле, с помощью которых и выполняется коррекция выходного сигнала. Однако функционал у них незначительный. Они имеют ограниченный диапазон входного напряжения (150-260 В), не высокую скорость срабатывания и точность сигнала на выходе. Поэтому их можно применять только для нетребовательных к качеству питания нагрузок, например, роутера или видеокамеры.
Если в электросети случаются значительные и резкие сетевые перепады и/или присутствуют критические электроприборы с большим потреблением, то потребуется уже другие модели стабилизаторов.
Инверторные стабилизаторы
Считаются самыми продвинутыми электрическими устройствами защиты. Это вызвано тем, что у них применяется бестрансформаторная технологии двойного преобразования энергии. Как у модульных преобразователей, сначала переменный ток ими преобразуется в постоянным, но затем он снова он конвертируется в переменный и уже с эталонными значениями.
Такой принцип обеспечивает мгновенное срабатывание (без микрообрывов питания), работу в широком диапазоне сетевых колебаний (от 90 до 310 В), стабильный и высокоточный выходной вольтаж с чистым синусом. Этим может похвастаться далеко не каждый стабилизатор другого типа.
В качестве стабилизаторов напряжения на дин-рейку их применят нельзя. Они применяются для полноценной централизованной или целенаправленной защиты от сетевых перепадов критически важной электротехники (например, электроники газового котла, холодильника, системы отопления, серверного оборудования), которой непрерывно требуется стабильный и точный вольтаж.
