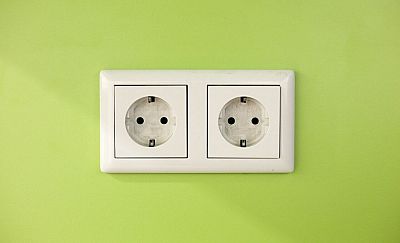

Розетки для бытового использования
Розетки относятся к электроустановочными изделиями и являются одним из ключевых элементов бытовой электросети. На электротехническом рынке существует множество разновидностей розеток. Продаются силовые розетки встроенного или накладного типа, с двумя и более гнездами. Кроме того, изделия могут оснащаться дополнительным функционалом, например, подсветкой, защищающими от попадания влаги крышками, таймером выключения и др.
Обычно силовые электророзетки имеют в своей конструкции:
- колодку – на ней размещены силовые контакты, защитный корпус и крепления для установки в подрозетник (если розетка встраиваемая);
- контакты — специальные металлические зажимы для подсоединения силового кабеля с внутренней стороны и штепсельной вилки от нагрузки с внешней;
- защитный кожух – декоративную крышку с отверстиями под штепсельную вилку и контактами заземления (или без заземления).
Практически все современные розетки имеют контакты для трех проводов: фазы, нуля и заземления. Так как в некоторых бытовых приборах теперь предусматриваются проводники для заземления. Однако такая популярная электротехника, как, например, домашний телефон, ноутбук, Wi-Fi-роутер, телевизор, ТВ-приставка, елочная гирлянда, а также блоки зарядных устройств телефонов, планшетов, фото- видеоаппаратуры, электробритвы, зубной электрощитки и робота-пылесоса не имеют контактов заземления, так как их корпуса полностью пластиковые.
Мощность розетки: как рассчитать?
Важной характеристикой розеток является её расчетное напряжение и сила тока. Современные бытовые розетки, рассчитанные на стандартные электроприборы, имеют максимальную силу тока – 16 А. Данный показатель будет определять суммарную потребляемую мощность подключаемых к розетке электроприборов. Мощность розетки составит – 16 А х 220 В = 3520 Вт.
Для сравнения мощность старых советских розеток составляла всего 6А (1320 Вт) и 10 А (2200 Вт). Поэтому, если в помещении до сих пор стоят разъемы старого образца, подключать к ним мощных потребителей, например, кондиционер или масляный радиатор, не следует, так как материал контакта может не выдержать, и розетка просто оплавится.
Планировка розеток
Планировка розеток имеет важное значение. Если в доме или квартире электропроводка уже проложена, то монтаж розетки выполняется довольно просто и не доставит никаких хлопот. Если же ничего не подготовлено, то пользователю предстоит выполнить ряд затратных по времени и ресурсам работ. Но начинать необходимо именно с планировки.
Сначала требуется определиться с количеством электроточек и местом их размещения. При этом важно учитывать расположение бытовых приборов как в текущей ситуации, так и на ближайшую перспективу, например, если планируется покупка новой электротехники и её установка в определенных местах. При планировке розеток в доме или квартире всегда нужно руководствоваться удобством их использования и обслуживания.
Некоторые пользователи составляют детальную планировку розеток на бумаге или даже в специальной программе на компьютере.
При планировании размещения розеток важно учитывать, что существуют группы розеток, в которых установлено сразу несколько гнезд для подключения нагрузки, а также комбинированные группы с совместным размещением как силовых розеток и выключателей, так и розеток для подключения телевизора, телефона или интернета.
После подсчета розеточных гнезд и определения их расположения следует выбрать кабель для проводки, а также подрозетники и распределительные коробки, которые понадобятся для соединения кабелей, если электроточки не будут напрямую запитываться от электрощита.
Для бытовых розеток используются кабели с тремя медными жилами и с сечением каждого проводника 2,5 мм². Для данных целей хорошо подойдет марка кабеля ВВГнг. Если требуется установить розетку для мощных потребителей (электроплиты или варочного шкафа), то провода кабеля уже будет иметь 4-миллиметровые жилы.
С кабелем 4 мм² будут использоваться розетки не на 16 Ампер. Нет смысла подключать кабель 4 мм² в розетку с током до 16 Ампер, так как кабель 2,5 мм² может выдержать до 25 Ампер. Кроме того, кабель 4 мм² в клеммы розетки на 16 ампер попросту не влезет.
Стандарт установки розеток
Для правильной установки электроточек в частном доме или квартире существует стандарт установки розеток или общие требования, которые в основном определены в Правилах устройства электроустановок (ПУЭ). Нормы важны прежде всего для обеспечения безопасности и не должны вызвать каких-либо затруднений при установке розеток. Вот основные из них:
- Штепсельные розетки должны быть оснащены защитным контактом для присоединения заземляющего проводника через отдельный не силовой провод.
- Кухонные розетки и электроточки в жилых комнатах запитываются через отдельные группы.
- Все силовые розетки устанавливаются на удалении от заземленных поверхностей, например, трубопроводов и раковин.
- Высоту розеток в жилых помещениях необходимо подбирать не выше 1 м, с учетом удобства подключения нагрузки и в зависимости от назначения помещений и оформления интерьера.
- При наличии газопровода в доме минимальное его расстояние от выключателей и розеток должно быть не менее 0,5 м.
- Если в ванной комнате установлена душевая кабина, то розетки должны находиться от её дверного проема на расстоянии не менее 0,6 м.
- При наружном монтаже розетки должны обладать защитой от пыли и влаги не менее IP44.
Установка розеток
Если установка розеток предполагается внутри бетонных или кирпичных стен, то потребуется делать специальные отверстия (штробы) для прокладки кабеля и крепления специальной коробки (подрозетника). Для такого вида монтажа потребуется встраиваемые розетки.
Штробление стен – весьма трудоемкий процесс, но современные инструменты (штроборез или перфоратор) позволяют сделать его достаточно быстро и без особых проблем.
Для встраиваемых розеток, если применяется скрытый монтаж проводки, силовой кабель помещается в гофрированный шланг и укладывается в подготовленное для него отверстие.
Если бетонную стену поведет, то кабель без гофры может порваться, что приведёт к нерабочему состоянию электроточки.
При установке встроенных розеток большое значение имеет подрозетник. Он должен иметь прочный корпус и крупные монтажные «лапки» (фиксаторы).
Перед установкой подрозетника необходимо удалить перегородки, чтобы в монтажную полость свободно протянуть кабель. Для фиксации подрозетника в стене используется штукатурка или алебастр.
После прокладки кабеля, он уменьшается до требуемой длины таким образом, чтобы оставался запас 15-20 см, иначе короткая длина проводов усложнит процесс соединения кабеля с контактами розетки.
При низком расположении розеток относительно пола можно упростить их установку и не прибегать к штроблению отверстий в стене для прокладки кабеля. Вместо этого можно проложить силовые провода под плинтусом.
Установка накладных розеток в основном необходима, если в помещении не допускается штробление отверстий или используется деревянная отделка. Открытый монтаж проводки и розеток хорош тем, что у пользователя всегда есть возможность быстро найти неполадку в электропроводке и не допустить пожара.
Подключение розетки
Подключение розетки не требует каких-либо специфических знаний. Начинать монтаж нужно с обесточивания электросети. Для этого требуется отключить автоматический выключатель группы, в которой необходимо установить розетку.

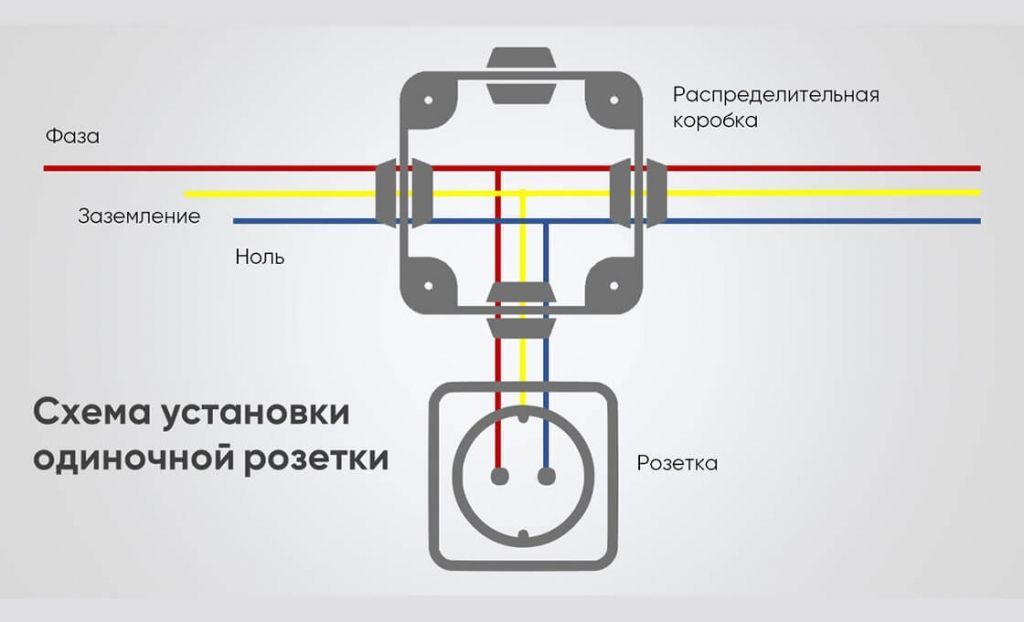

Монтаж внутренней розетки выполняется следующим образом: сначала требуется открутить декоративную крышку, ослабить кабельные зажимы на самом изделии, а затем соединить провода, крепко зажав их винтами.
На данном этапе монтажа важно учитывать полярность подключения. Важно помнить, что заземляющий провод (жёлтый или желто-зеленый) зажимается посередине, а подключение фазного провода (белого или коричневого) и нулевого (синего) не нормируется. Их можно подключать с любой стороны, так как розетки и вилки типа «Schuko» не фазированы, и могут менять свое положение.
После соединения проводов с розеткой обязательно нужно проверить качество контактов, слегка их подергав. Слабый контакт при серьёзных нагрузках может стать причиной нагревания проводов и оплавления материалов.
Если все в порядке, то можно закрепить декоративную крышку, включить питание и протестировать работу. Вилка электроприбора должна свободно входить и выходить из контактов розетки.
Подключение нескольких розеток

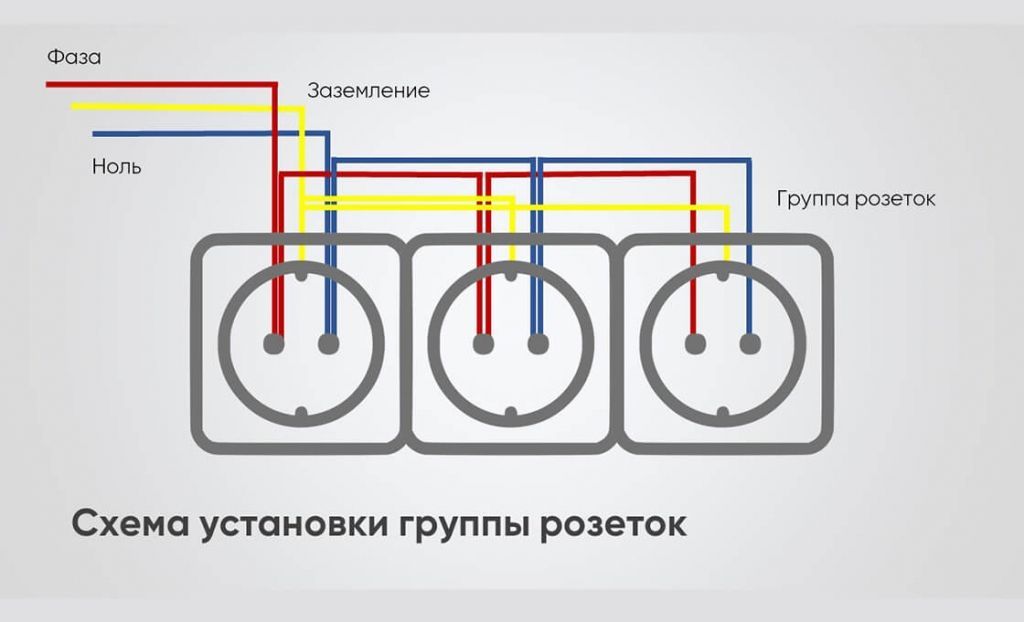

При установке нескольких розеток в группе необходимо выполнить подключение к силовому кабелю только одной розетки. Остальные соединяются перемычками друг к другу по цепочке. При таком варианте подключения можно значительно сэкономить на кабеле и подготовительных работах, например, не потребуется выполнять дополнительные штробы в стене.
Согласно ПУЭ при шлейфовом подключении розеток разрывать контакт PE (заземляющий) запрещено. В первом подрозетнике заземляющий провод от всех розеток соединяют при помощи клемм, скрутки с пайкой (холодная скрутка запрещена!), сваркой или опрессовокой гильзами.
Как правило, установка силовой розетки предполагает подключение более мощных потребителей, например, варочной панели, духового шкафа или посудомоечной машины. Силовая розетка подключается напрямую от электрощита, она должна выдерживать не менее 25 Ампер и запитываться кабелем с сечением проводов 4х2,5 мм².
Если в электросети вашего частного дома или квартиры часто встречаются перепады сетевого напряжения, то для защиты ответственных бытовых электроприборов целесообразно использовать стабилизатор напряжения, который можно подключить сразу же после автоматического выключателя, тем самым обеспечив непрерывную подачу на установленные розетки качественного сетевого напряжения.
