Определение частотных преобразователей
Частотный преобразователь, или частотник, – это специализированное электротехническое устройство, которое изменяет частоту и напряжение переменного тока для управления скоростью вращения электродвигателя. Если на входе из электросети частота составляет 50/60 Гц, то на выходе прибора она может изменяться в заданном диапазоне, предусмотренном конкретной моделью.
Такое преобразование позволяет регулировать скорость вращения ротора асинхронного или синхронного электродвигателя, адаптировать работу оборудования к нагрузке и снижать пусковые токи.
Для чего нужен частотный преобразователь?
Частотный преобразователь нужен для управления скоростью вращения электродвигателя. Он позволяет плавно запускать и останавливать оборудование, регулировать производительность, снижать механические нагрузки и экономить электроэнергию в системах с переменной нагрузкой.
Частотники применяются для управления насосами, вентиляторами, компрессорами, конвейерами, станками, лифтами, подъёмными механизмами, системами водоснабжения, отопления, вентиляции и автоматизированными производственными линиями.
Главное отличие частотного преобразователя от простых схем управления двигателем – возможность не только плавно запускать и останавливать электродвигатель, но и постоянно регулировать скорость его вращения в процессе работы.
Функции и задачи
За счёт управления частотой и напряжением питания частотный преобразователь помогает:
- наладить плавную, точную и стабильную работу, ограничивая силу тока в момент старта и остановки, что позволяет нивелировать рывки и резкое торможение;
- расширить диапазон регулирования оборудования;
- снизить энергопотребление;
- обезопасить от перегрузок;
- сохранить заложенный производителем срок службы.
⇒ Электродвигатели во время включения могут потреблять в несколько раз больше энергии, чем в продолжительном номинальном режиме. В среднем пусковой ток превышает рабочий в 8 раз. Из-за этого в электросети могут происходить просадки напряжения.
Также частотные преобразователи могут обладать дополнительными видами защиты, например, от сетевых аварий, короткого замыкания, перегрева, импульсных перенапряжений и высокочастотных помех.
Как выглядит и из чего состоит

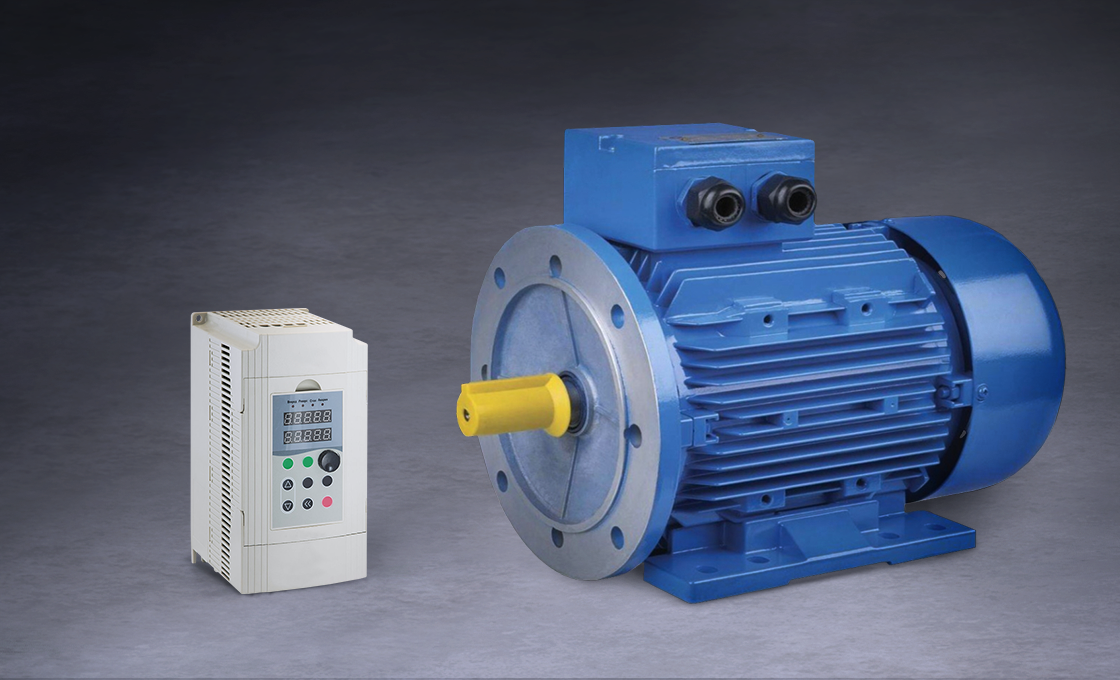

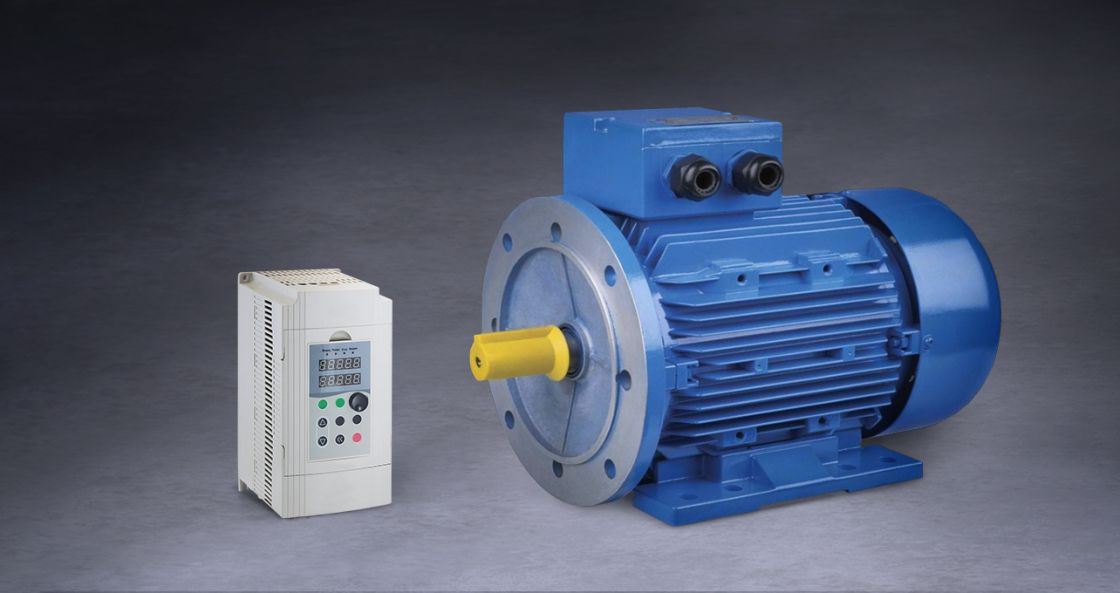

Внешне частотный преобразователь представляет собой компактный бокс (по размеру, как небольшой стабилизатор напряжения или ИБП), выполненный из пластика или металла. В основном корпус обладает защитой IP20.
Внутри бокса два компонента – силовой блок с питанием от напряжения 220/230 В или 380/400 В и блок управления с питанием 10-24 В постоянного тока.
Силовой блок состоит из:
- выпрямителя (диодного моста), задача которого в преобразовании переменного тока в постоянный;
- шины постоянного тока (конденсаторов) – устраняет поступающие из сети пульсации напряжения;
- инвертора (силовых IGBT-транзисторов) – преобразует постоянный ток обратно в переменный, генерируя импульсы определенной формы. Определяет частоту вращения двигателя.
Управляющий блок (микропроцессор) соединен с панелью управления на корпусе устройства (управляет силовой платой – выполняет обработку поступающих с датчиков сигналов, регулирует вращение ротора электродвигателя и осуществляет аварийное отключение нагрузки при возникновении угроз в электросети).
В бытовых условиях в основном применяются электронные частотные преобразователи, которые позволяют управлять электродвигателем ручным или автоматическим способом, заранее установив на дисплее устройства подходящие параметры функционирования.
Способ установки и принцип действия
По сути, частотные преобразователи являются промежуточными звеньями между электросетью и нагрузкой с электродвигателем. В зависимости от модели они могут подключаться к трехфазной или однофазной сети (некоторые изделия в своем составе имеют гальваническую развязку). Устанавливаются перед нагрузкой. Могут крепиться на корпус агрегата, устанавливаться на стене или в отдельном закрытом электрощите, например, если в месте применения повышенная влажность или запыленность.

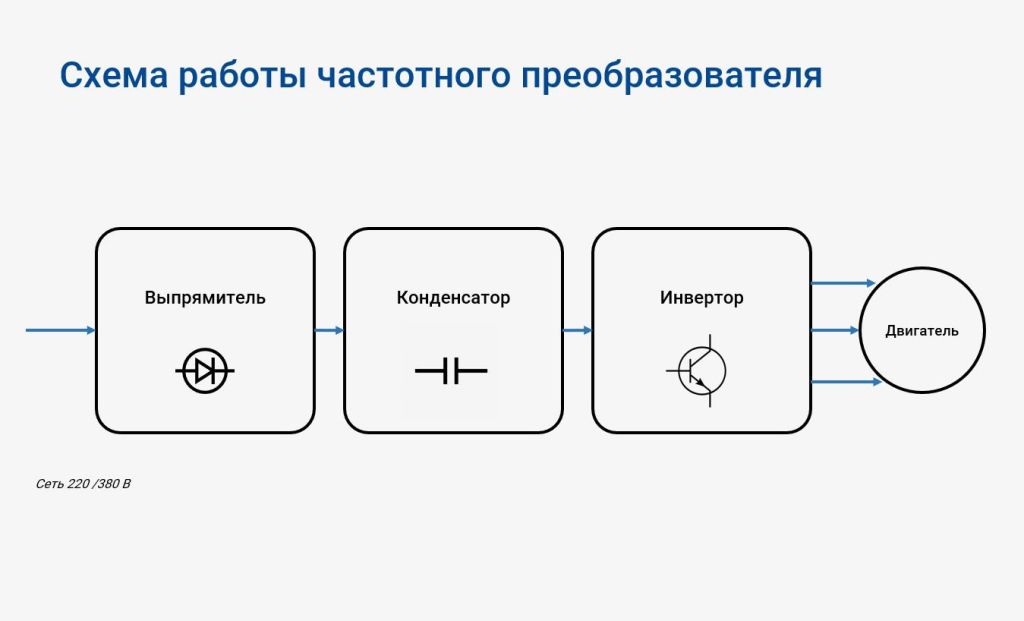

Современные модели частотников работают на основе технологии двойного преобразования. Схема их действия представлена ниже.
Процесс работы устройств осуществляется следующим образом:
- поступающее из сети переменное напряжение выпрямляется и преобразуется в постоянное напряжение звена DC;
- затем инверторный блок формирует переменное напряжение с заданной частотой и величиной, необходимыми для управления скоростью электродвигателя.
Частотный преобразователь и устройство плавного пуска: в чём разница?
Частотный преобразователь и устройство плавного пуска применяются для управления электродвигателями, но решают разные задачи.
Частотный преобразователь позволяет плавно запускать двигатель, останавливать его и регулировать скорость вращения в процессе работы. Для этого он изменяет частоту и напряжение питания двигателя.
Устройство плавного пуска в основном ограничивает пусковой ток и снижает механические нагрузки во время запуска. После выхода двигателя на номинальный режим оно не регулирует скорость вращения.
| Параметр | Частотный преобразователь | Устройство плавного пуска |
| Основная задача |
Регулирование скорости двигателя |
Плавный запуск и остановка |
| Частота питания |
Изменяется |
Не регулируется в рабочем режиме |
| Скорость вращения |
Может регулироваться постоянно |
После запуска двигатель работает на номинальной скорости |
| Экономия энергии |
Возможна при переменной нагрузке |
Обычно не влияет на энергопотребление в рабочем режиме |
| Где применяется |
Насосы, вентиляторы, станки, конвейеры, системы автоматизации |
Оборудование, где нужно снизить пусковые токи и ударные нагрузки |
Если требуется постоянное управление скоростью двигателя, лучше использовать частотный преобразователь. Если задача только в уменьшении пусковых нагрузок, может быть достаточно устройства плавного пуска.
Частотный преобразователь и инвертор: чем отличаются?
Инвертор и частотный преобразователь связаны между собой, но не являются одинаковыми устройствами.
Инвертор преобразует постоянный ток в переменный с заданными параметрами. Он может применяться в ИБП, автономных системах электроснабжения, солнечных электростанциях и других устройствах.
Частотный преобразователь – более сложное устройство для управления электродвигателем. В его состав входит выпрямитель, звено постоянного тока, инвертор и блок управления. Он не просто формирует переменное напряжение, а изменяет его частоту и величину, чтобы регулировать скорость вращения двигателя.
| Параметр | Частотный преобразователь | Инвертор |
| Основная задача |
Управление скоростью электродвигателя |
Преобразование постоянного тока в переменный |
| Что регулирует |
Частоту и напряжение питания двигателя |
Параметры выходного переменного напряжения |
| Где применяется |
Электроприводы, насосы, вентиляторы, станки, конвейеры |
ИБП, солнечные электростанции, автономные системы питания |
| Конструкция |
Содержит выпрямитель, DC-звено, инвертор и блок управления |
Может быть самостоятельным преобразователем энергии |
Инвертор является одним из функциональных узлов частотного преобразователя, но сам по себе не предназначен для полноценного управления электродвигателем.
Подробнее о назначении и принципе работы инвертора можно прочитать в статье «Что такое инвертор и как он работает».
Частотное регулирование и дросселирование
В насосах и вентиляторах производительность можно регулировать разными способами: изменять скорость вращения двигателя с помощью частотного преобразователя или механически ограничивать поток.
При дросселировании двигатель продолжает работать почти с номинальной скоростью, а расход воды или воздуха уменьшается за счёт частичного перекрытия трубопровода или воздушного канала. Это создаёт дополнительные потери энергии.
При частотном регулировании меняется скорость вращения двигателя, поэтому насос или вентилятор сразу работает с нужной производительностью без лишнего механического ограничения потока.
| Параметр | Частотное регулирование | Дросселирование |
| Что изменяется |
Скорость вращения двигателя |
Проходное сечение потока |
| Энергопотребление |
Может снижаться при переменной нагрузке |
Обычно остаётся высоким |
| Нагрузка на оборудование |
Снижается при правильной настройке |
Может оставаться повышенной |
| Где эффективно |
Насосы, вентиляторы, системы с переменной производительностью |
Простые системы без точного регулирования |
Для оборудования с переменной нагрузкой частотный преобразователь помогает снизить энергопотребление, уменьшить износ и точнее поддерживать нужные параметры работы.
Примеры применения в различных отраслях
Частотные преобразователи в основном применяются для защиты и управления следующих типов промышленной и бытовой техники:
- конвейеров, станков и электроинструментов (например, металло- и деревообрабатывающих станков, прессов, грузоподъемных машин, перфораторов и др.). Устройство обеспечивает равномерное функционирование двигателя, регулируя вращение его ротора;
- вентиляторов в системах кондиционирования. Частотник позволяет менять скорость вращения лопастей, регулируя поток входящего/выходящего воздуха и, тем самым, поддерживая необходимое давление в вентиляторной системе;
- насосов (скважинных, циркуляционных, водяных и других типов). У данной нагрузки частотник регулирует поток жидкости и обеспечивает плавную работу насоса. Это позволяет повысить эффективность отопительной системы или системы циркуляции воды, поддерживая требуемые параметры (расход, давление, температуру и др.) на требуемом для пользователя уровне.
Как выбрать частотный преобразователь?
Частотный преобразователь подбирается в зависимости от фазности нагрузки, её потребляемой мощности в разных режимах работы или номинального тока:
- По току. Если у электродвигателя номинальный ток составляет 30 А, то данная величина у частотника должна превышать данное значение. Токовое значение агрегата указывается на шильдике нагрузки.
- По потребляемой мощности. Если данные по току неизвестны, то устройство можно подобрать по полной потребляемой мощности агрегата. Она также должна быть ниже ресурса частотника.
- По фазности. В основном частотники подключаются к трехфазной сети. Модели для сети 220/230 В имеют мощность до 3,5 кВт и рассчитаны на питание однофазных или трехфазных двигателей небольшой мощности. Если нужно разобраться, чем отличается однофазная сеть от трёхфазной и когда требуется подключение 380/400 В, смотрите статью «Трехфазный ток: особенности и применение». Для выбора типа ввода в частном доме также полезна статья «Трехфазная или однофазная сеть в доме: что лучше?».
⇒ Если у частотного преобразователя окажутся меньшие токовые значения, чем у двигателя, то он может не запуститься или включиться, но будет работать с перегрузкой, что негативно скажется на работе всей системы.
Преимущества и недостатки частотного преобразователя
Частотный преобразователь повышает эффективность работы электропривода, но требует правильного подбора, настройки и соблюдения условий эксплуатации.
| Преимущества | Недостатки и ограничения |
| Плавный запуск и остановка двигателя |
Более высокая стоимость по сравнению с простыми схемами управления |
| Регулирование скорости вращения |
Требуется настройка под конкретный двигатель |
| Снижение пусковых токов |
Возможны электромагнитные помехи без фильтров и правильного монтажа |
| Экономия электроэнергии при переменной нагрузке |
Нужно соблюдать требования к охлаждению и месту установки |
| Снижение механических нагрузок на привод |
Для некоторых задач требуются дополнительные фильтры, дроссели или защитные устройства |
| Возможность автоматизации технологического процесса |
Ошибки в настройках могут привести к нестабильной работе оборудования |
При грамотном подборе и настройке преимущества частотного преобразователя особенно заметны в системах с переменной нагрузкой: насосах, вентиляторах, компрессорах, конвейерах и производственных механизмах.
Типичные ошибки при эксплуатации частотного преобразователя
Надёжность частотного преобразователя зависит не только от модели, но и от правильного монтажа, настройки и условий эксплуатации. Ошибки могут привести к аварийным отключениям, перегреву, помехам и сокращению срока службы оборудования.
Наиболее частые ошибки:
- выбор преобразователя без учёта номинального тока и мощности двигателя;
- подключение двигателя, не подходящего для работы с частотным регулированием;
- неправильная настройка параметров двигателя;
- недостаточное охлаждение преобразователя;
- установка в зоне с повышенной температурой, влажностью или запылённостью без подходящей степени защиты;
- использование кабелей неподходящего сечения или чрезмерной длины;
- отсутствие ЭМС-фильтров, дросселей или экранированных кабелей там, где они необходимы;
- неправильное заземление;
- эксплуатация с постоянной перегрузкой;
- игнорирование рекомендаций производителя по монтажу и обслуживанию.
Перед вводом системы в эксплуатацию нужно проверить соответствие характеристик двигателя и преобразователя, настроить основные параметры, обеспечить охлаждение и выполнить подключение по инструкции производителя.
Стабилизатор напряжения и частотный преобразователь – комментарий эксперта
На интернет-форумах и в социальных сетях часто встречаются вопросы пользователей о том, можно ли устанавливать стабилизатор напряжения/ИБП совместно с частотным преобразователем и как их правильно подключать.
Стабилизаторы напряжения/ИБП и частотные преобразователи взаимодополняют друг друга, так как у них разный функционал. Частотники не способны защищать оборудование от скачков и просадок напряжения или могут это делать, но в узком диапазоне входного напряжения (в основном он составляет не более ±10-15% от номинала 220/230 В). Поэтому им требуется защита, если в электросети возникают резкие и значительные «прыжки» вольтажа.

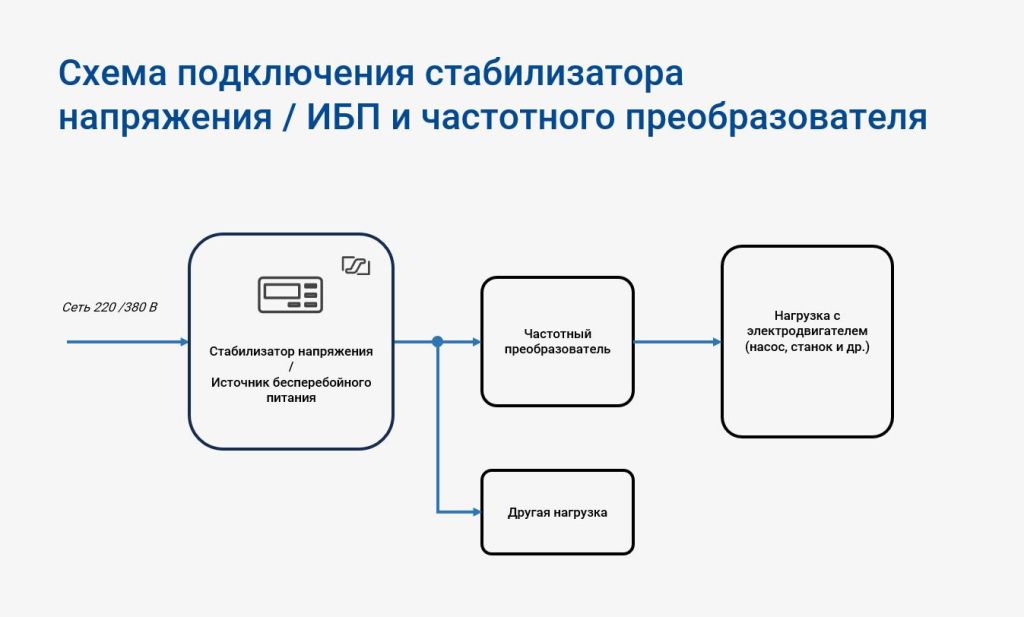

Для защиты от значительных просадок и скачков напряжения перед частотным преобразователем может устанавливаться инверторный стабилизатор, который работает в широком диапазоне входного напряжения (90-310 В) и имеет мгновенную реакцию на сетевые колебания. Устройство, в зависимости от выходной мощности, позволяет защитить не только частотник и электродвигатель, но и другую нагрузку, установленную на объекте.
Игорь Кривенцов,
Технический эксперт ГК «Штиль»
Если в электросети происходят блэкауты, то вместо стабилизатора таким же образом можно установить источник бесперебойного питания, который обеспечит нагрузку резервным электроснабжением на период отключения электроэнергии.
Инверторные стабилизаторы напряжения и онлайн ИБП «Штиль»
Частотный преобразователь управляет работой электродвигателя, но не всегда способен защитить оборудование от серьёзных просадок, скачков и кратковременных отключений электропитания. Если на объекте нестабильная сеть, перед частотником может потребоваться дополнительная защита – стабилизатор напряжения или онлайн ИБП.
Инверторные стабилизаторы «Штиль» помогают поддерживать стабильное напряжение на входе частотного преобразователя в пределах своего рабочего диапазона. Онлайн ИБП дополнительно обеспечивают резервное питание при отключении электроэнергии. Конкретное решение подбирают по мощности нагрузки, типу сети, условиям эксплуатации и требованиям к времени автономной работы.
