Чем опасны скачки напряжения?

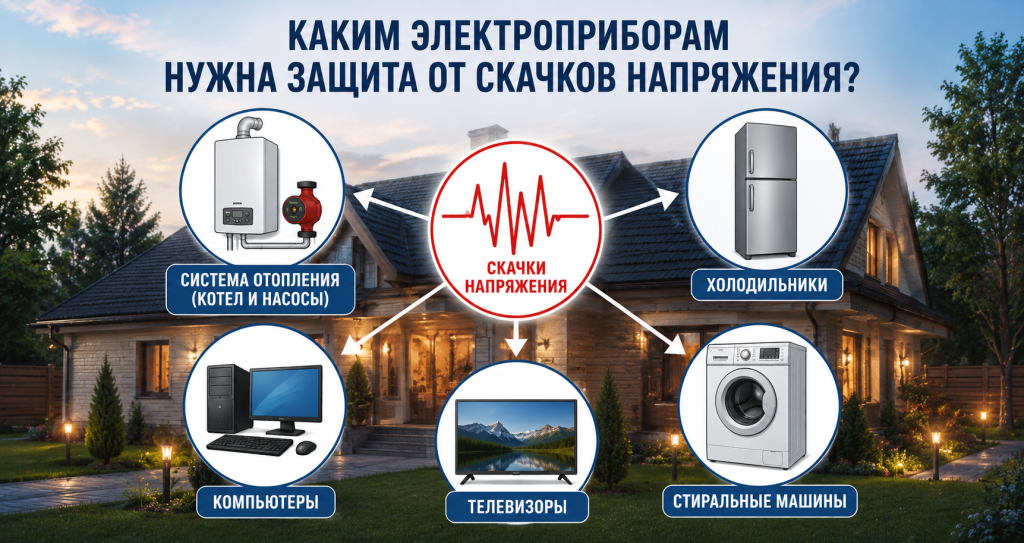

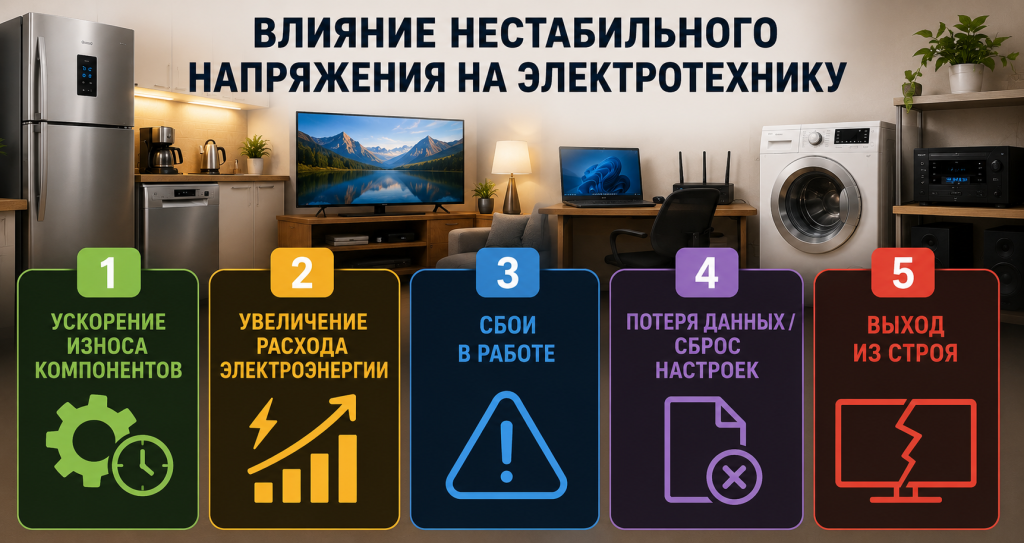

Перепады напряжения оказывают вредное воздействие практически на любые электроприборы, подключенные к электропроводке. Они вызывают:
- сбои режимов работы или сброс настроек в управляющих блоках;
- некорректную и неравномерную работу узлов с электромоторами (например, компрессоров и водяных насосов);
- ускорение износа и, соответственно, сокращение срока службы;
- выход из строя узлов и электроприводов из-за постоянного перегрева;
- частые перегорания ламп и нестабильную интенсивность их освещения;
- периодические отключения и, соответственно, потерю данных и файлов у компьютерного оборудования.

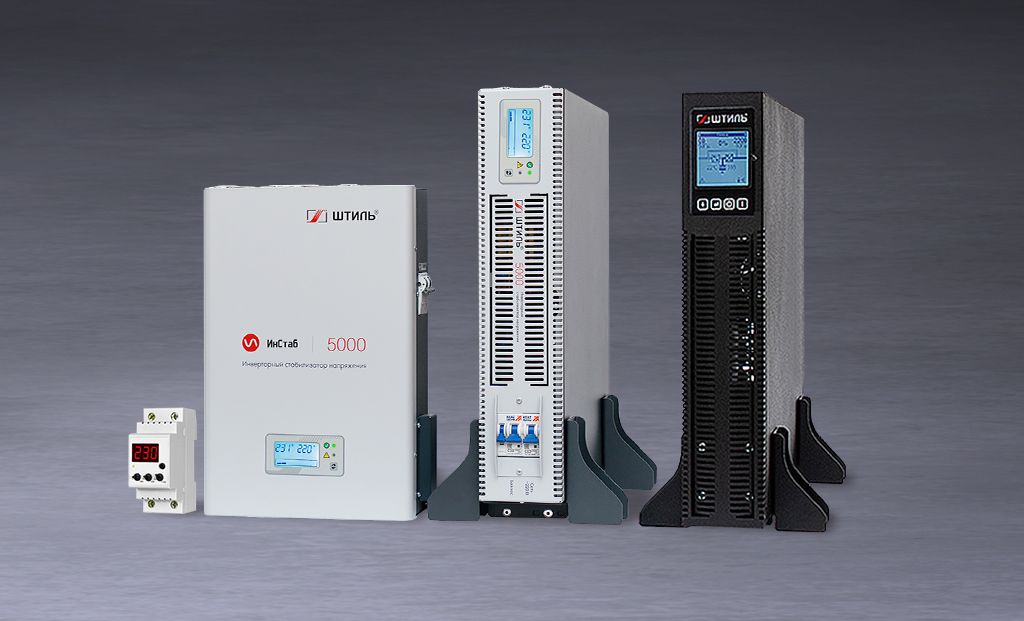

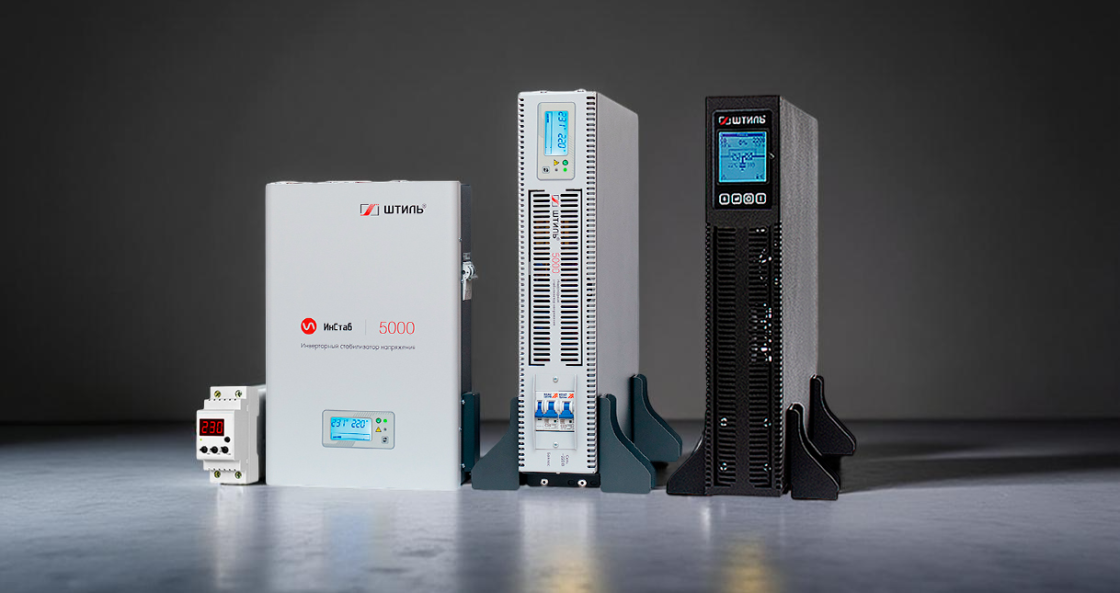

Чтобы уберечь электротехнику от таких последствий, необходимо установить специальные защитные устройства, к которым относятся реле контроля напряжения (РКН), стабилизаторы или источники бесперебойного питания. Разберем возможности этих приборов подробно.
⇒ Некоторые пользователи считают, что и сетевой фильтр способен защитить технику от перепадов электросети. Однако это нет так. Он не имеет для этого необходимого функционала. Его задача состоит в том, чтобы уберечь подключенное оборудование от короткого замыкания, сетевых помех и, если внутри установлен варистор, импульсных перенапряжений.
Реле контроля напряжения
Может быть двух типов: розеточного (подключается в розетку перед защищаемым оборудованием) или модульного (монтируется в электрощит на DIN-рейку на определенную линию).
Как защищает технику от перепадов напряжения?
Контролирует напряжение в сети. В случае выхода сигнала за настроенный диапазон, который устанавливает пользователь (в основном настройка возможна в диапазоне 165-260 В), отключает питание линии или электроприборы. При возвращении вольтажа обратно, автоматически включают питание. РКН не выполняют стабилизацию вольтажа на выходе. На нагрузку проходит сигнал из сети без изменений в рамках того диапазона, который установил пользователь.
Когда нужен для защиты?
Такое средство защиты подойдет, если в сети перепады происходят редко и нет подключенной электрочувствительной техники, которой нельзя внезапно обесточиваться и получать сигнал со значительной погрешностью.
Стабилизатор напряжения

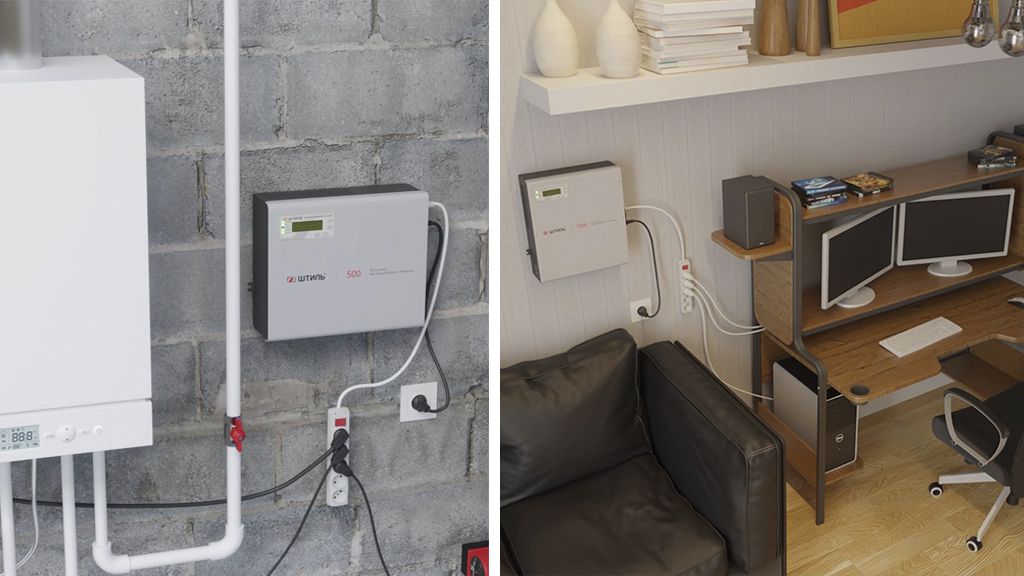

Подключается в розетку или напрямую к электросети сразу после автоматического выключателя. Может устанавливаться: на стену, на пол, стол или стеллаж, в стойку или телекоммуникационный шкаф. Некоторые модели являются универсальными и рассчитаны на несколько способов установки в зависимости от особенностей интерьера помещения. У них гораздо крупнее корпус, чем у реле напряжения, так как они имеют более сложную схему работы. Внутри установлен трансформатор (кроме инверторных изделий).
Как защищает технику от перепадов напряжения?
Контролируют сеть, но при выявлении отклонения поступающего сигнала в определенном диапазоне не отключают линию (как РКН), а выполняют коррекцию вольтажа на выходе. Такой принцип действия позволяет питать нагрузку качественным напряжением, не обесточивая её.
Однако возможности у стабилизаторов разные. Чем шире рабочий диапазон входного вольтажа, быстрее скорость реакции на перепады и выше точность сигнала на выходе, тем лучше устройство будет выполнять свою задачу и защищать электрооборудование. Также важно учитывать и форму выходного напряжения, некоторые модели не могут бороться с гармоническими искажениями, которые наиболее вредны для электромоторов.
Самыми технически совершенными являются инверторные модели. Они способны мгновенно корректировать сигнал при перепадах в диапазоне 90-310 В и непрерывно подавать на нагрузку вольтаж с погрешностью не более 2% и чистым синусом. Также они могут обеспечивать бесперебойность при незначительных обрывах сети (до 200 мс).
Кроме своей основной задачи, они имеют защиту от короткого замыкания, перегрузок, импульсных перенапряжений и других опасных аварий в сети.
Когда нужен для защиты?
Стабилизатор напряжения подойдет, если в сети происходят частые и значительные колебания вольтажа, но полного отключения электропитания не происходит, или блэкауты случаются, но нет такой нагрузки, которой нужно обеспечить бесперебойность электроснабжения.
Источник бесперебойного питания (ИБП)
ИБП более функциональное устройство, чем стабилизатор. Подключается к электросети точно также, как и предыдущее устройство защиты. Есть модели с настенным, напольным, стоечным или универсальным (напольным/стоечным) исполнением. Имеет более массивный корпус за счет добавления аккумуляторных батарей и узлов, которые отвечают за организацию системы резервного электропитания.
Как защищает технику от перепадов напряжения?
Уровень защиты зависит от их типа. Есть три типа бесперебойников:
- резервные (off-line) – не корректируют выходной вольтаж, работают в определенном диапазоне напряжения. Если оно выходит за него или полностью пропадает, переводят питание на работу от батарей. В основном используется для неприхотливой компьютерной техники.
- линейно-интерактивные (line-interactive) – с внутренним корректором вольтажа, который выполняют корректировку в диапазоне 165-275 В (в среднем). Переключают электрооборудование на батареи, если происходит блэкаут или напряжение выходит за указанные пределы. Некоторые модели не обеспечивают чистый синус на выходе и безразрывность при смене режимов.
- с двойным преобразованием (on-line) – самые «вооруженные» устройства. Они мгновенно меняют режим работы (с электросети на батареи и обратно), корректируют перепады в расширенном диапазоне (90-310 В) без переключения на АБ (от этого они лучше сохраняются) и гарантировано подают на нагрузку напряжение с минимальным отклонением и всегда чистым синусом (кроме режима байпас или ECO).
Когда нужен для защиты?

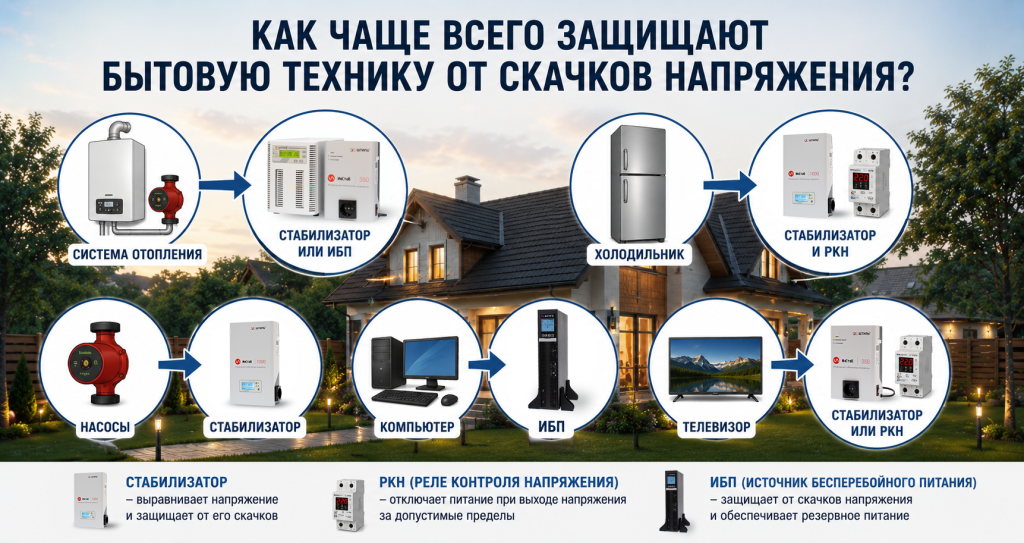

ИБП нужен только в том случае, если есть критически важная нагрузка (например, энергозависимый газовый котел, холодильник или насосное оборудование), которой требуется непрерывная работа, а на линии могут возникать перебои в электропитании.
