Какой тип ИБП оптимально подходит для питания газового котла?
В любом магазине можно увидеть несколько типов источников бесперебойного питания (резервные, линейно-интерактивные, онлайн), отличающиеся значениями параметров и ценой. Большой выбор разнообразных моделей способен завести в тупик любого неспециалиста. Остановимся на особенностях каждого типа подробнее.
Резервные ИБП – являются простейшими приборами без функции стабилизации входного напряжения. К их недостаткам относят длительное время переключения на питание от батарей (до 15 мс), несинусоидальность выходного сигнала, переход в аварийный режим при небольших перепадах напряжения на входе, малую величину тока заряда АКБ, отсутствие возможности подключения внешних аккумуляторов.

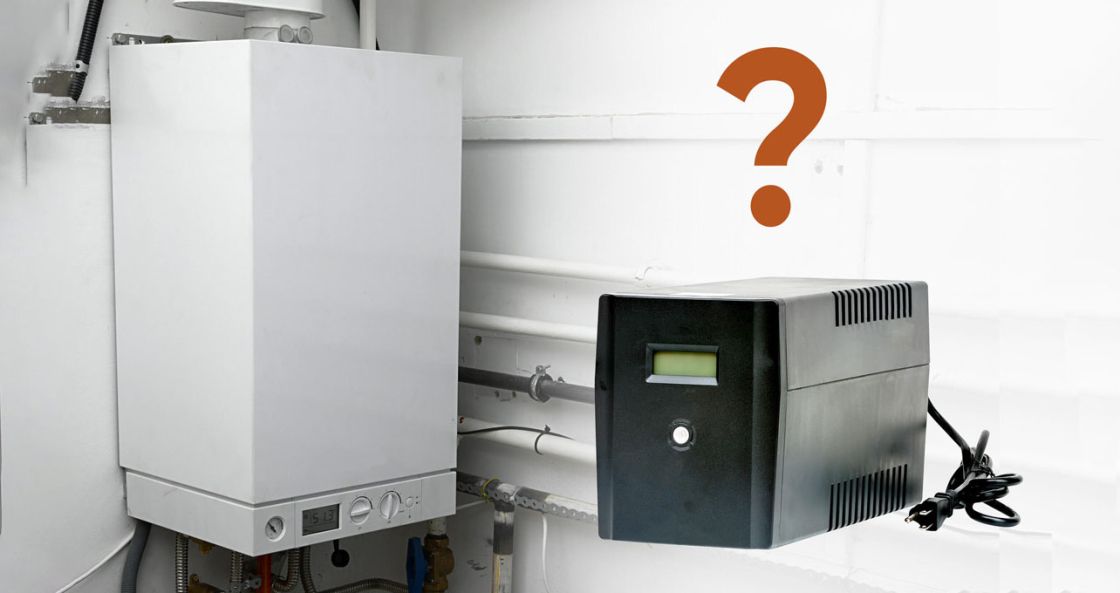

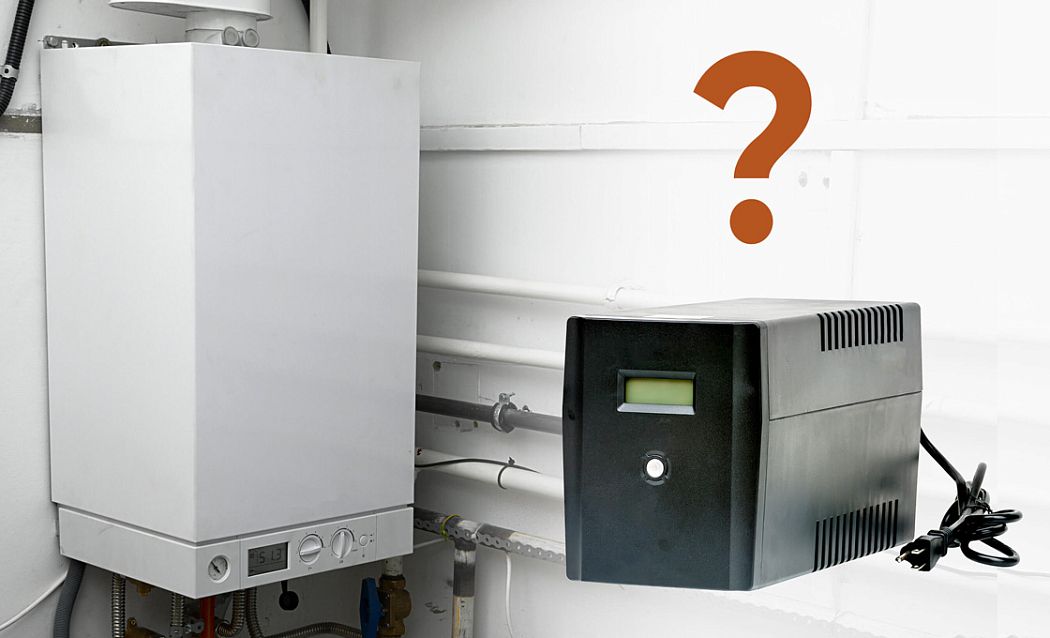

Так называемые компьютерные ИБП относятся именно к резервному типу, недостатки которого особенно критичны при совместной работе с газовым котлом. Несмотря на привлекательную низкую стоимость, такое оборудование рекомендуется применять только для электропитания нетребовательной к качеству входного напряжения техники, например, компьютеров.
Линейно-интерактивные ИБП – более совершенное оборудование, оснащенное встроенным стабилизатором напряжения, исключающим сбои при колебаниях сетевого напряжения. Время переключения на работу от батарей – до 4 мс. Основной недостаток: ступенчатая регулировка выходного сигнала, ведущая к искажению его формы. Линейно-интерактивные ИБП также не рекомендуются для питания газовых котлов.
Онлайн ИБП – лучшие на сегодня источники питания с непрерывным (двойным) преобразованием входного переменного напряжения в постоянное и нулевым временем перехода в автономный режим. Онлайн-ИБП отличаются высоким качеством выходного сигнала и чистой синусоидальной формой, справляются с критическими перепадами напряжения сети переменного тока, поддерживают подключение массива внешних аккумуляторных батарей любой необходимой емкости. Оборудование данного типа отлично подойдет для электропитания газового котла.
Сравним характеристики компьютерных и онлайн ИБП и разберем более детально, почему именно онлайн оборудование целесообразно использовать для электропитания газового отопительного оборудования.
Нужен ли чистый синус для газового котла?
Да, для газового котла желательно использовать питание с чистой синусоидальной формой напряжения. Это важно для электронной платы управления, циркуляционного насоса, вентилятора, автоматики розжига и датчиков.
Компьютерные ИБП при работе от аккумуляторов часто формируют не чистую синусоиду, а ступенчатый сигнал, меандр или аппроксимированную синусоиду. Для компьютерной техники это может быть допустимо, но для котла отопления такой сигнал нередко приводит к ошибкам автоматики, гулу и перегреву насоса.
Поэтому для газового котла лучше выбирать онлайн-ИБП с двойным преобразованием или другое устройство, которое формирует чистую синусоиду на выходе. Если котёл подключается через стабилизатор напряжения, он также должен обеспечивать корректную синусоидальную форму выходного сигнала.
Какие параметры ИБП влияют на работу газового котла?
Рассмотрим основные параметры ИБП, оказывающие влияние на безаварийное функционирование газового котла. В процессе рассмотрения станут понятны причины проблем с работой котла после подключения к нему компьютерного источника питания.
Почему газовому котлу важна чистая синусоида?
Газовый котёл чувствителен к форме питающего напряжения. В составе котельной системы есть циркуляционный насос с электродвигателем, а также плата управления, датчики, автоматика розжига и другие электронные узлы. Для их стабильной работы желательно питание с чистой синусоидальной формой.
Если ИБП выдаёт меандр, ступенчатый сигнал или грубую аппроксимацию синусоиды, насос может работать рывками, гудеть, вибрировать и перегреваться. Это повышает нагрузку на двигатель и может привести к аварийному останову котла.

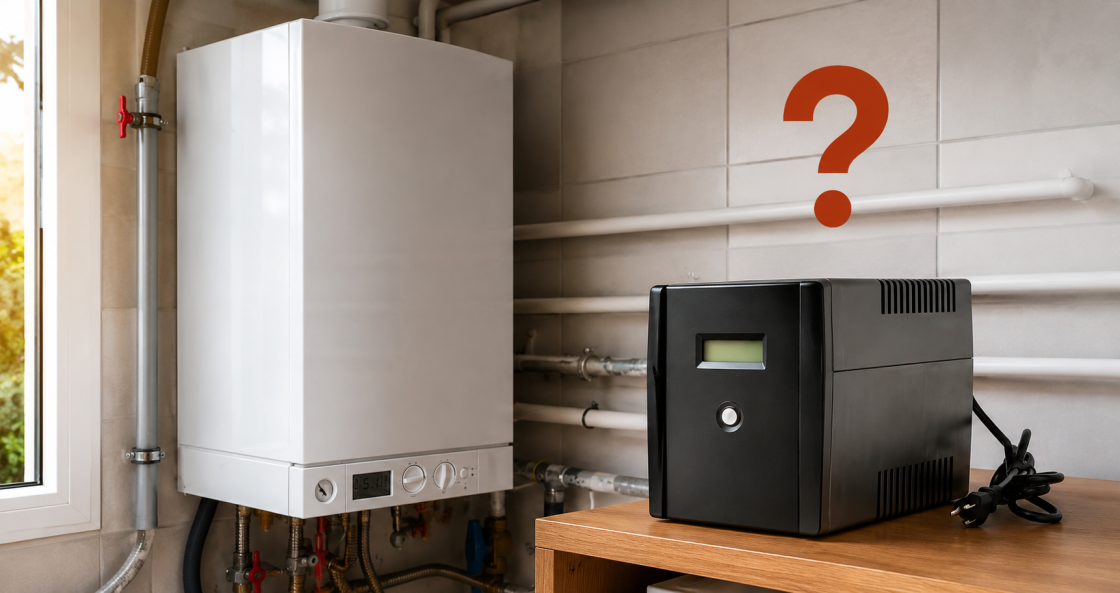

Компьютерные ИБП часто формируют именно такой сигнал при работе от аккумуляторов, поэтому они плохо подходят для газовых котлов. Для котельного оборудования лучше выбирать онлайн-ИБП или специализированный ИБП, который выдаёт чистую синусоиду.
Правильная фазировка
Газовые котлы с автоматическим поджигом и ионизационным датчиком пламени требуют точной фазировки для корректной работы. Это связано с тем, что ток ионизации датчика протекает от «фазы» к «земле». При нарушении фазировки автоматический поджиг не сработает. В отличие от онлайн ИБП, компьютерный источник бесперебойного электропитания не выдает напряжения с выраженной фазой.
Время работы в автономном режиме
Компьютерные ИБП со встроенными аккумуляторами способны поддерживать функционирование домашнего или офисного компьютера в течение 10-15 мин. Этого времени вполне достаточно, чтобы правильно отключить устройство. Но для резервирования питания котельного оборудования необходим значительно больший временной запас, поскольку отключения электроэнергии могут длиться несколько часов и неоднократно повторяться в течение суток.
Соответственно, требуются специализированные ИБП, рассчитанные на работу в аварийном режиме не менее 5-10 ч, с мощностью 250-3000 ВА и соответствующей емкостью аккумуляторных батарей. Увеличение периода автономного функционирования можно добиться за счет использования внешнего массива аккумуляторов, размещаемых на отдельном стеллаже.
Сравнение характеристик компьютерных и онлайн ИБП
| Параметры | Значения, необходимые для корректной работы котла | Компьютерный ИБП | Онлайн ИБП |
| Форма выходного сигнала | чистая синусоида | меандр, ступенчатый сигнал или аппроксимированная синусоида | чистая синусоида |
| Время переключения в аварийный режим | 0 мс | 15 мс | 0 мс |
| Время работы в автономном режиме | до 10 ч | до 15 мин | более 10 ч |
| Стабилизация выходного напряжения | в диапазоне не менее 100-250 В | отсутствует | 90-295 В |
| Возможность подключения внешних батарей | любое количество для обеспечения нужной суммарной ёмкости | отсутствует | да |
| Фазировка | фазировка входной сети должна соответствовать фазировке нагрузки | отсутствует | да |
Из сравнения видно, почему компьютерные источники питания не подходят для электропитания газового котла. Для этой цели лучше выбирать ИБП с двойным преобразованием и чистой синусоидой на выходе.
Почему для котла важна форма напряжения: комментарий эксперта
Газовый котёл – это не обычная компьютерная нагрузка. Для его корректной работы важны чистая синусоида, правильная фазировка, заземление и стабильное питание циркуляционного насоса. ИБП с меандром или аппроксимированной синусоидой может вызывать гул, перегрев насоса, ошибки автоматики и остановку котла.
Поэтому для котельного оборудования лучше выбирать ИБП с двойным преобразованием и чистой синусоидальной формой выходного напряжения. При подборе также нужно учитывать мощность котла, циркуляционного насоса и требуемое время автономной работы.
Игорь Кривенцов,
Технический эксперт ГК «Штиль»
Дополнительные критерии выбора модели ИБП для котла
При покупке ИБП для электропитания газового котла необходимо обратить внимание на несколько важных моментов:
- выбирайте источник питания на основе максимальной (пусковой) мощности, которая может превышать номинальную примерно в 3 раза;
- учитывайте, что встроенные аккумуляторы обеспечивают автономную работу не более 4 часов. При необходимости большего времени резервирования лучше выбрать модель, предназначенную для работы с внешними АКБ;
- попросите специалиста рассчитать суммарную емкость аккумуляторных батарей, необходимую для поддержки нагрузки в течение требуемого периода;
- обратите внимание на поддержку ИБП функции «холодный» старт, дающей возможность запустить котел отопления при отсутствии напряжения в электросети.
Онлайн-ИБП «Штиль» для газовых котлов
Для газового котла важно выбирать ИБП, который при работе от сети и от аккумуляторов формирует чистую синусоиду. В линейке «Штиль» для таких задач используются онлайн-ИБП с двойным преобразованием: они подходят для питания газового котла, циркуляционного насоса и автоматики отопления.

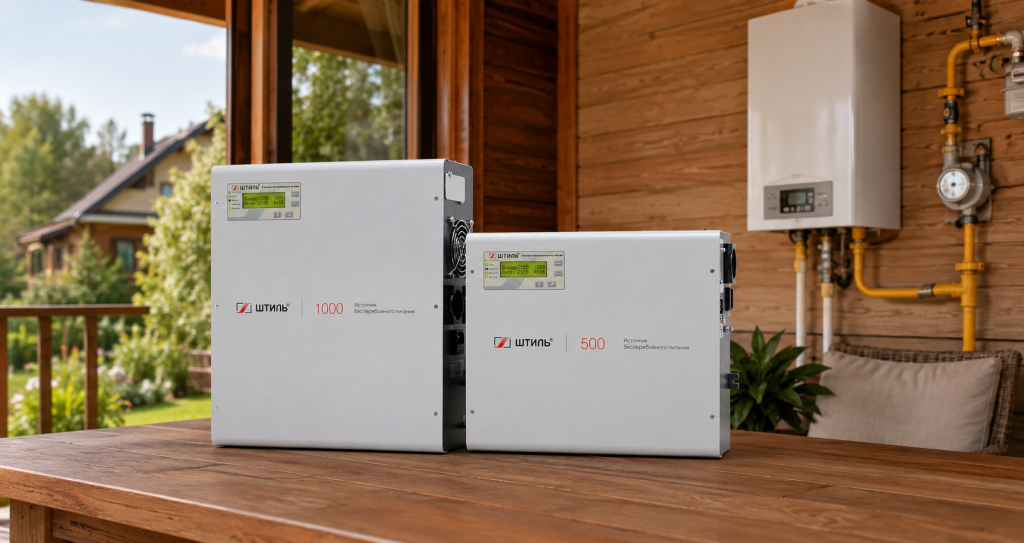

Настенные однофазные ИБП серии SW выпускаются в мощностях 300, 500 и 1000 ВА. Их можно использовать для резервного питания разных вариантов котельного оборудования – от котла со встроенным насосом до системы с дополнительным циркуляционным насосом. Конкретную модель подбирают по электрической мощности нагрузки и требуемому времени автономной работы.
ИБП серии SW поддерживают стабильное выходное напряжение с чистой синусоидальной формой и работают в широком диапазоне входного напряжения. Это важно для котельного оборудования, чувствительного к качеству электропитания, фазировке и работе циркуляционного насоса.
