Фазность
Количество фаз указывает на тип сети, в которую может включаться стабилизатор, и на категорию нагрузки, которая может от него запитываться. С этого параметра следует начинать выбор стабилизатора.
Однофазные стабилизаторы предназначены для работы с однофазным входным напряжением и предусматривают подключение только однофазных потребителей. Трехфазные стабилизаторы работают, соответственно, с трехфазным входным напряжением, подключать к таким устройствам можно как трёхфазную, так и однофазную нагрузку.
В городских квартирах трехфазная сеть, как правило, не используется либо используется только для электроплиты, в большинстве случаев не требующей стабильного электропитания. Следовательно, для обычной квартиры в черте города выбор чаще всего очевиден – однофазный стабилизатор.
В частных домах и загородных коттеджах трехфазный ввод от питающей сети более распространён. В случае его наличия можно использовать как один трехфазный стабилизатор, так и три однофазных (отдельное устройство на каждую питающую фазу). Вариант с тремя независимыми стабилизаторами позволит индивидуально подобрать и настроить прибор для каждой фазы, учитывая потребляемую от неё мощность и особенности подключенной к ней нагрузки. Кроме того, система из трех стабилизаторов более устойчива к неполадкам, так как возникновение сбоя на одной из фаз не скажется на функционировании двух других. Стоит отметить, что и суммарная цена трёх однофазных стабилизаторов обычно меньше, чем одного – трехфазного.
Главным минусом вышерассмотренного варианта является невозможность подключения мощных трехфазных потребителей. Поэтому трехфазный стабилизатор необходим при наличии даже одного работающего от трех фаз устройства.
При подключении однофазных нагрузок к трехфазной сети (через отдельные однофазные стабилизаторы или через единый – трехфазный) все электроприёмники следует равномерно распределять между питающими фазами, иначе возможно возникновение в сети несимметрии токов и напряжений, негативно влияющей на электрооборудование. Исключить подобное явление помогут стабилизаторы топологии «3 в 1», имеющие трехфазный вход и однофазный выход, что гарантирует идентичную нагрузку на все фазы трехфазной сети при подключении однофазной нагрузки.
Выходная мощность
Мощность стабилизатора зависит от его конструкции и определяет допустимую к подключению нагрузку. Чтобы определить необходимое значение данного параметра, необходимо посчитать суммарное энергопотребление всех устройств, которые планируется одновременно питать от стабилизатора. Для этого достаточно сложить указанные в их технических паспортах показатели потребляемой мощности и добавить к полученному значению запас в 30%.
Следует обратить внимание на приборы, в составе которых присутствует электродвигатель. В быту это, как правило, холодильник, стиральная машина, кондиционер, различный электроинструмент и насосы. Включение такого оборудования сопровождается возникновением высоких пусковых токов, обуславливающих кратковременный скачок потребляемой из сети мощности, показатели которой могут превышать номинальную в несколько раз.
Поэтому при расчёте нагрузки для приборов с электродвигателями важно учитывать не только номинальную, но и пусковую мощность. Если точных данных о пусковом токе или пусковой мощности нет, используют ориентировочные коэффициенты для конкретного типа оборудования или обращаются к специалисту. Универсального коэффициента для всех приборов с электродвигателем нет: пусковые токи насоса, холодильника, компрессора или станка могут заметно отличаться.
Подробнее о том, как учитывать стартовую нагрузку электродвигателей, можно прочитать в статье «Пусковые токи электроприборов: как учитывать при выборе стабилизатора и ИБП».
Распространённая ошибка связана с обозначением электрической мощности, которая для стабилизаторов обычно указывается в Вольт-Амперах (ВА), а для прочих электроприборов – в Ваттах (Вт). Покупатели часто не обращают внимания на единицы измерения, полагаясь только на численный показатель. При этом стабилизатор, имеющий выходную мощность в 500 ВА, не будет соответствовать нагрузке в 500 Вт.
Для точного подбора важно сравнивать нагрузку с обеими характеристиками стабилизатора: активной мощностью в Вт/кВт и полной мощностью в ВА/кВА. Если у нагрузки известна только активная мощность, а нужно оценить полную, её можно рассчитать, разделив значение в Вт на коэффициент мощности – cos φ. Величину cos(φ), соответствующую определённому устройству, можно найти в его технических характеристиках или в интернете. При отсутствии данных допустимо принять значение из типового интервала, составляющего для привычных нам бытовых электроприборов – 0,7-0,8 (для осветительной и нагревательной техники – 0,9-1).
Подробная методика расчёта мощности стабилизатора, перевода кВА в кВт и подбора запаса приведена в статье «Как рассчитать мощность стабилизатора напряжения и перевести кВА в кВт».
Диапазон входного напряжения
Диапазон входного напряжения измеряется в вольтах и показывает, при каких значениях сетевого напряжения стабилизатор способен работать и питать подключённую нагрузку. Этот параметр задаёт нижнюю и верхнюю границу входного напряжения, в пределах которых устройство может корректировать отклонения сети.
Какой диапазон входного напряжения нужен стабилизатору?
Диапазон входного напряжения должен быть шире реальных колебаний в электросети. Если напряжение в розетке обычно держится близко к номинальному значению, достаточно стандартного диапазона. Если объект находится за городом, в СНТ, на даче, в старом доме или в сети с регулярными просадками, нужен стабилизатор с более широкими границами входного напряжения.
В многоквартирных домах перепады напряжения в сети редко превышают 20% от номинала, поэтому большинство современных стабилизаторов справляются с такими колебаниями. Для дома, расположенного за городской чертой, ситуация может быть другой: чем дальше объект находится от крупного населённого пункта или трансформаторной подстанции, тем шире обычно амплитуда скачков и просадок напряжения.
Для большинства коттеджей и дачных домов часто рассматривают модели с диапазоном входного напряжения не уже 130-270 В. В сетях с глубокими просадками могут понадобиться стабилизаторы с ещё более широким диапазоном. Но точный выбор лучше делать не по общему совету, а по фактическим измерениям напряжения на месте установки.
Перед покупкой желательно измерить напряжение в разные дни и в разное время суток: утром, вечером, в часы максимальной нагрузки, в будни и выходные. Без таких замеров можно ошибиться и выбрать модель, которая будет часто уходить в защиту или работать на границе своих возможностей. Если нет навыков безопасного измерения напряжения, лучше обратиться к электрику.
Важно помнить: диапазон входного напряжения стабилизатора должен быть шире, чем реальные отклонения в сети. При этом в характеристиках могут встречаться два близких, но разных понятия – рабочий диапазон и предельный диапазон. Их не стоит смешивать.
Что значит рабочий диапазон стабилизатора?
Рабочий диапазон стабилизатора – это часть диапазона входного напряжения, в которой устройство обеспечивает заявленные характеристики: поддерживает выходное напряжение в нужных пределах, сохраняет требуемую точность и может питать нагрузку без существенного снижения доступной мощности.
Если напряжение часто выходит за рабочий диапазон, стабилизатор может продолжать работу, но его выходная мощность может снижаться. В такой ситуации даже правильно подобранная по номинальной мощности модель способна уходить в перегрузку.
Поэтому при нестабильной сети важно учитывать не только паспортную мощность стабилизатора, но и то, как он работает при низком или повышенном входном напряжении. Если в сети регулярно бывают глубокие просадки, лучше выбирать модель с широким рабочим диапазоном и закладывать запас по мощности.
Что значит предельный диапазон стабилизатора?
Предельный диапазон показывает крайние значения входного напряжения, при которых стабилизатор ещё может работать или не отключаться. Но это не означает, что устройство должно постоянно эксплуатироваться на таких границах.
В предельной зоне возможны ограничения по мощности, точности стабилизации или режиму работы. Например, при сильной просадке напряжения стабилизатору может быть сложнее поддерживать полную выходную мощность для подключённой нагрузки.
Выбирать стабилизатор так, чтобы он постоянно работал на пределе, нежелательно. Если реальные значения напряжения регулярно приближаются к нижней или верхней границе диапазона, лучше рассмотреть модель с более широким диапазоном входного напряжения или заложить дополнительный запас по мощности.
Точность стабилизации
Точность стабилизации или «погрешность» стабилизатора в процентном отношении указывает на величину возможного отклонения выходного напряжения устройства от номинального значения.
Современные стабилизаторы обеспечивают точность в пределах 10%. Зависит этот параметр, в первую очередь, от конструкции. Самой высокой точностью обладают инверторные модели, у которых данный показатель составляет 2%, что практически недоступно для полупроводниковых, релейных и электромеханических стабилизаторов. Столь высокая точность необходима для медицинского, измерительного или промышленного оборудования.
У большинства применяемых в быту электроприборов требования к качеству электропитания чуть ниже: они стабильно функционируют при отклонениях входного напряжения и в 7%. Однако отдельным устройствам всё-таки нужен более высокий показатель точности – это техника, работой которой управляет электроника (автоматические стиральные машины, кондиционеры), а также аудио- и видеоаппаратура, где от качества входного электропитания зависит чистота изображения и звука.
При покупке стабилизатора следует убедиться в том, что его точность соответствует величине допустимых для нагрузки отклонений питающего напряжения. Если потребителей несколько и они обладают различными требованиями к точности входного напряжения, то точность стабилизатора следует выбирать исходя из самого узкого диапазона допустимых колебаний.
Если говорить проще, чем чувствительнее техника, тем важнее точность стабилизации. Для простой бытовой нагрузки достаточно стандартной точности, если она соответствует требованиям производителя оборудования. Для газовых котлов, насосов, аудио- и видеотехники, серверного, измерительного, медицинского и другого чувствительного оборудования лучше выбирать модели с более высокой точностью стабилизации.
При защите группы приборов ориентируются на самый требовательный из них. Например, если к стабилизатору подключены и простая бытовая техника, и чувствительная электроника, параметры стабилизатора выбирают не по “среднему” прибору, а по оборудованию с более строгими требованиями к качеству питания.
Время реакции стабилизатора
Время реакции, или быстродействие стабилизатора, измеряется в миллисекундах и показывает, как быстро устройство реагирует на отклонение входного напряжения. Чем меньше это время, тем быстрее стабилизатор корректирует скачок или просадку и подаёт на нагрузку напряжение с параметрами, близкими к номинальным.
Быстродействие – важный показатель уровня предоставляемой стабилизатором защиты. Чем выше быстродействие, тем ниже риск повреждения подключенного к прибору оборудования при перепадах сетевого напряжения.
Максимальным быстродействием обладают инверторные стабилизаторы: они реагируют на отклонения напряжения без задержки – 0 мс. Такие модели подходят для чувствительной техники и оборудования, которому важно стабильное питание без пауз при колебаниях сети.
КПД стабилизатора напряжения
КПД стабилизатора показывает, какая часть энергии, потребляемой из сети, передаётся подключенной нагрузке, а какая теряется внутри устройства в виде тепла. Чем выше КПД, тем меньше собственные потери, нагрев и расход электроэнергии при постоянной работе.
Этот параметр особенно важен, если стабилизатор работает круглосуточно: например, защищает котёл, насос, холодильник, серверное оборудование, систему безопасности или всю сеть дома. При низком КПД устройство будет больше нагреваться и расходовать больше энергии на собственную работу.
Однако выбирать стабилизатор только по КПД нельзя. Устройство должно подходить по мощности, диапазону входного напряжения, точности стабилизации, времени реакции, форме выходного напряжения и типу нагрузки. Высокий КПД не компенсирует неподходящую мощность или слишком узкий диапазон входного напряжения.
Принцип регулирования и форма выходного напряжения
Принцип регулирования сетевого напряжения определяет у стабилизатора форму выходного сигнала.
Приборы с дискретным, то есть ступенчатым, регулированием не могут формировать выходное напряжение с правильной синусоидальной формой. А именно такая форма переменного напряжения важна для корректной работы чувствительной электроники, отопительного оборудования, насосов, трансформаторов, аудио- и видеотехники. Кроме того, ступенчатое регулирование обуславливает разрывы в электропитании, неминуемо возникающие при переключении порогов стабилизации.
Электромеханические стабилизаторы отличаются плавным регулированием – форма их выходного напряжения ближе к правильной синусоидальной, чем у электронных устройств. Однако электромеханические модели проигрывают приборам с дискретным регулированием в скорости срабатывания, которой иногда может не хватить для обеспечения качественной защиты современного оборудования.

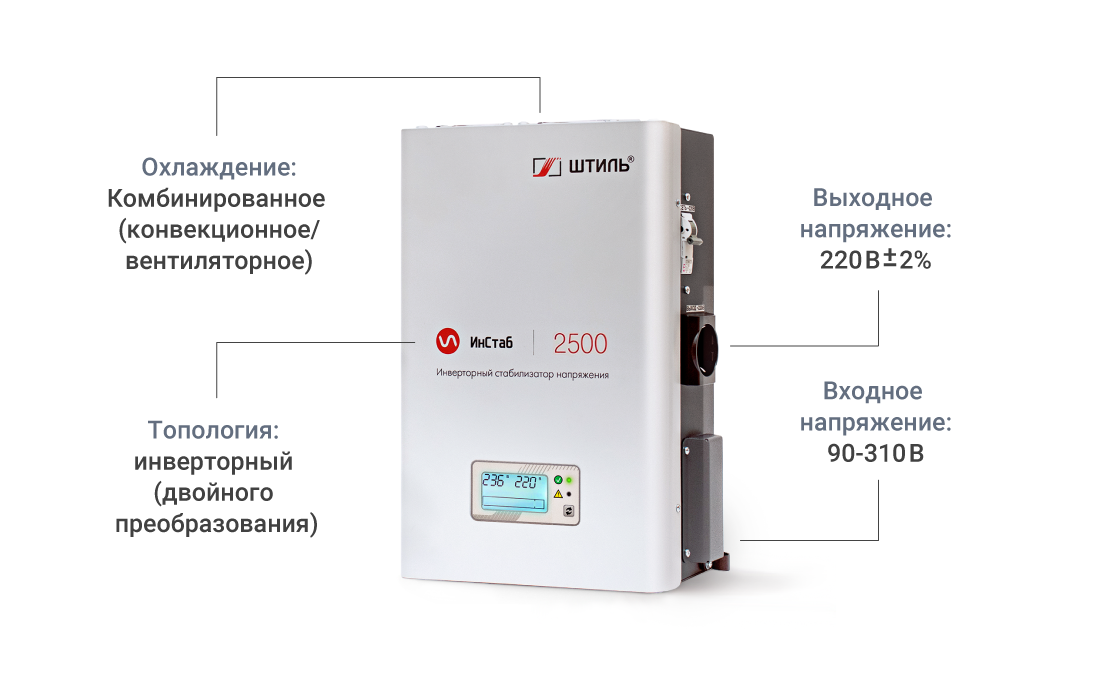

Наиболее точное и непрерывное регулирование обеспечивают инверторные стабилизаторы. Они формируют выходное напряжение с чистой синусоидальной формой и безразрывно питают нагрузку в допустимом диапазоне входного напряжения.
Модельный ряд стабилизаторов напряжения «Штиль»
Ниже приведены примеры инверторных стабилизаторов «Штиль» с разной мощностью и исполнением.
