Что такое телекоммуникационный шкаф?
Телекоммуникационный шкаф – это закрытый контейнер или ящик с одной или несколькими дверцами, выполненный из прочного материала (в основном металла). Он предназначен для компактного и безопасного размещения телекоммуникационного оборудования, которому требуется защита от несанкционированного использования, а также внешних механических и климатических воздействий (сырости, пыли или повышенной температуры).
В основном в него инсталлируется:
- защищаемое оборудование – программно-аппаратные комплексы, серверы, маршрутизаторы, мини-АТС;
- дополнительные аксессуары для оптимального функционирования техники – вентиляторы, блоки розеток, полки, подсветка, различные крепежные элементы;
- системы электропитания (источники бесперебойного питания или стабилизаторы напряжения с комплектующими), которые необходимы для качественного и бесперебойного электроснабжения критически важной нагрузки.
Телекомшкафы могут иметь сборную или цельносварную конструкцию настенного (наподобие электрощита) или напольного типа.
В основном для телекомоборудования применяются изделия стандарта 19 дюймов. Это не связано с их полной шириной. Стандарт означает, что их внутренние направляющие (монтажные) рельсы расположены по ширине друг от друга на расстоянии 48,26 см. Они закрепляются по две спереди и сзади. Именно на эти вертикальные рельсы с помощью винтов или болтов инсталлируется вся электротехника.
Для размещения в телекоммуникационных шкафах требуется только 19-дюймовое стоечное оборудование (рэковое – от англ. слова «rack» – стойка или рама), у которого расстояние креплений на краях корпуса или крепежных «ушей» по ширине совпадает с разъемами монтажных рельс шкафа.

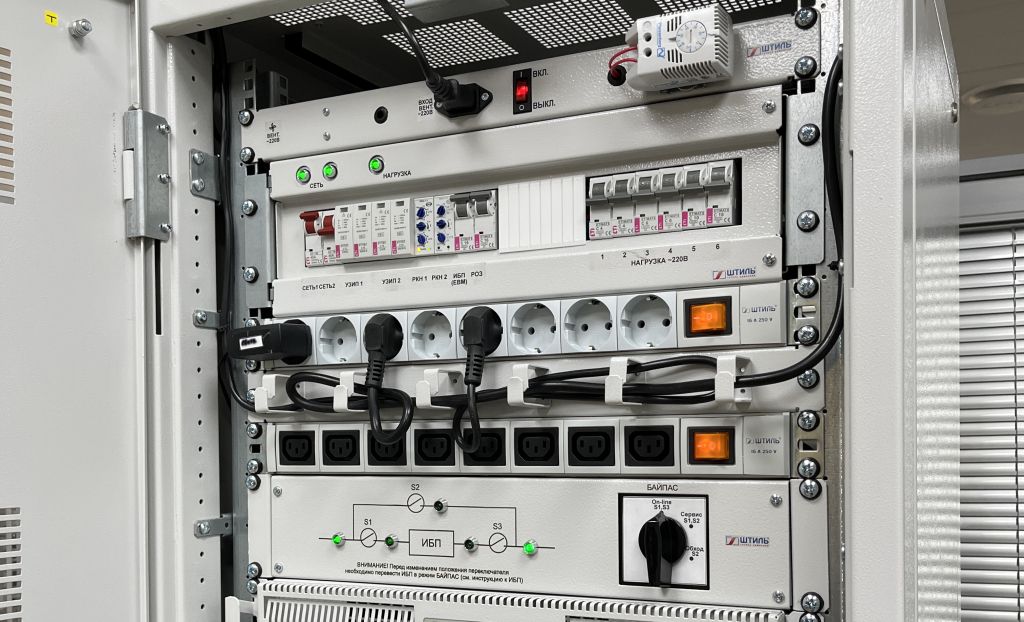

Зачем нужен телекоммуникационный шкаф?
Телекоммуникационные шкафы решают сразу несколько задач:
- компактное размещение ответственного электрооборудования в одном месте – позволяет сэкономить место на объекте;
- удобный доступ (для этого имеют передние/задние дверцы, которые позволяют оперативно и легко настраивать/обслуживать технику);
- защита от несанкционированного доступа (дверцы могут запираться на замок, что значительно затрудняет кражу или нанесение повреждения оборудованию);
- необходимые внутренние климатические условия (оптимальная температура и влажность). В зависимости от модели это может осуществлять с помощью конвекции (вывода теплого воздуха через отверстия на корпусе), вентиляторного блока или кондиционера;
- защита от загрязнений техники, включая попадания внутрь крупной пыли.
Виды телекоммуникационных шкафов
Телекоммуникационные шкафы делятся по габаритным размерам, способу установки и дополнительным внутренним элементам. Разберем некоторые параметры подробнее.
Способ установки
Они бывают:
- настенными – крепятся на ровной вертикальной поверхности. Имеют небольшую высоту и вес. Они используются для размещения легкой электротехники (в сумме не более 30 кг), например, коммутатора, видеорегистратора, роутера. Просты в сборке, удобны в монтаже, не требуют много пространства для установки. Привлекательны тем, что не занимают места на полу, что особенно важно, если в помещении мало места;
- напольными – устанавливаются на ровной и крепкой горизонтальной поверхности, способной выдержать большой вес устанавливаемого электрооборудования (в основном до 1 тонны). Имеют высоту от 12 до 48 U. Предназначены для размещения большого количества электрооборудования.
Полезная высота
Принято, что полезная высота телекоммуникационных шкафов указывается в монтажных единицах, которые именуются юнитами (U). Один юнит равен 4,445 см. Чем больше юнитов имеет изделие, тем больше оборудования в него можно вместить. Данную величину нельзя сравнивать с фактической высотой устройства, так как она может быть больше полезной. Телекомшкафы имеют полезную высоту от 4 до 48 U.
Глубина
Встречаются модели шкафов с глубиной от 600 до 1300 мм. Однако их полезная глубина (расстояние между вертикальными рельсами) может быть на несколько сантиметров меньше. Поэтому при подборе устройства необходимо учитывать две величины фактическую и полезную глубину. Лучше добавить запас свободного пространства (от задних панелей техники до задней стенки телекомшкафа) в 5-10 см, чтобы обеспечить свободную прокладку проводов для подключения оборудования и отвод тепла, которое выделяется во время его работы.
Степень защиты
Степень защиты IPХХ (Ingress Protection) – это уровень защищенности оболочки устройства от попадания вешних твёрдых предметов, а также капель воды. Состоит из двух цифр. Первая показывает защиту от твердых предметов, вторая – от воды. Подробнее о степенях можно узнать в открытых источниках.
Среди телекоммуникационных шкафов распространены модели с защитой IP20, IP31, IP44, IP54 и IP66:
- изделия с защитой IP20 или IP31 подходят для размещения только в сухих, отапливаемых помещениях с чистым воздухом без примесей пыли, например, внутри обычного офисного помещения;
- защита IP44 позволяет размещать устройство в помещениях без отопления, но с повышенной влажностью, например, в подвале или на улице под навесом;
- шкафы IP54 дополнительно обладают повышенной пылезащищенностью;
- корпуса со степенью защиты IP66 могут использоваться на улице в любых погодных условиях.
Защищенные телекоммуникационные шкафы
Антивандальные модели (англ. Protective cabinet) отличаются от обычных тем, что обладают ударопрочным, герметичным, износостойким корпусом, выполненным из утолщенных листов металла с защитой от коррозии. Конструкция у них не разборная и выпускается цельносварным способом. Часто они имеют повышенную защиту от пыли/влаги, что позволяет их применять в любых климатических условиях. Обязательно оснащаются специальным оборудованием для поддержания необходимых климатических условий внутри.
Выбор телекоммуникационного шкафа
При выборе телекоммуникационного шкафа необходимо исходить из особенностей устанавливаемой в него аппаратуры. Именно от нее будет зависеть габариты и другие параметры изделия. Также важно придерживаться нескольких рекомендаций:
- Для подбора по высоте требуется суммировать высоту всего устанавливаемого в него оборудования в юнитах, а затем выбрать ближайшую в большую сторону по высоте модель. Если в перспективе планируется дополнительная установка каки-либо устройств, то необходимо учесть и их юниты.
-
Глубина техники должна быть меньше полезной глубины самого шкафа. Это позволит:
- оптимально организовать внутреннюю кабельную систему (свободную укладку проводов для удобного обслуживания оборудования в процессе эксплуатации, защиты кабеля от перегибов);
- обеспечить более эффективную циркуляцию воздуха, если это требуется.
- Корпус должен выдерживать вес всего устанавливаемого в него оборудования. Производители обычно указывают эту величину в килограммах. Лучше заранее её просчитать для избежания возможного повреждения оборудования.
-
Для стабильной и безопасной работы нужно организовать достаточную внутреннюю вентиляцию. Она может быть:
- пассивной (в виде преформации на дверях и стенках);
- активной (системы вентиляторов или кондиционирования, которая охлаждает или постоянно поддерживает температуру в необходимом значении, что особенно актуально при размещении источников бесперебойного питания с аккумуляторными батареями).
- Если ящик будет размещен в месте, где возможен несанкционированный доступ, то потребуется модель с надежными замками и дверцами.
- По классу защиты IP необходимо подбирать с учетом особенности места установки. Если есть риск попадания влаги и пыли внутрь, то потребуется защита не менее IP54.
- Нужно предварительно учесть его дополнительные внутренние элементы, которые потребуется для работы оборудования. Это дополнительные полки, блоки розеток, модули распределения, система мониторинга и качественного электропитания.

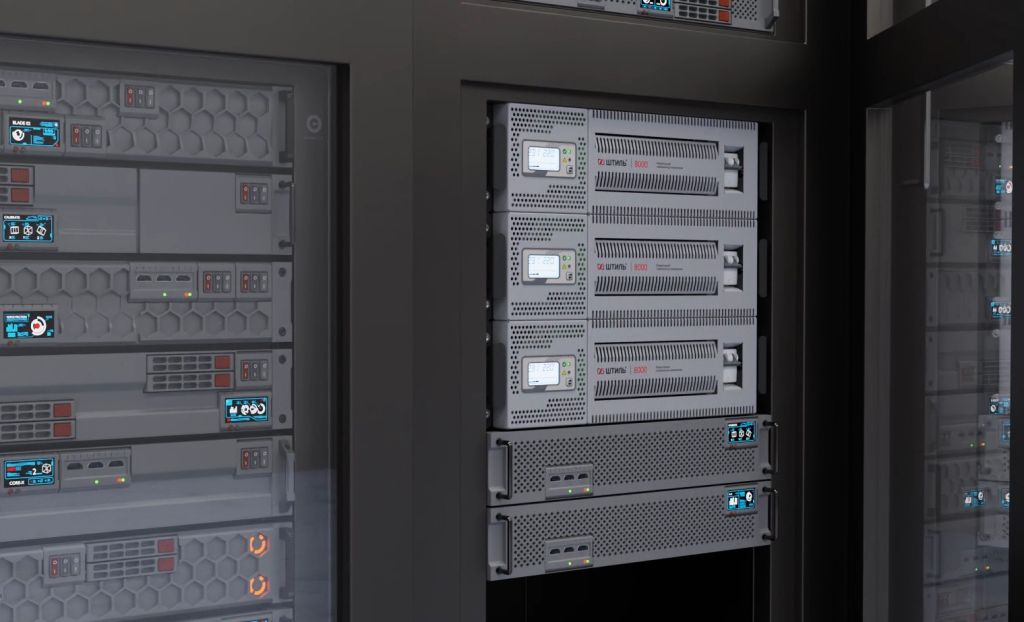

ИБП и стабилизаторы напряжения для телекоммуникационного шкафа
Источники бесперебойного питания и стабилизаторы со стоечным (rack) или универсальным (напольным/стоечным) исполнением также устанавливаются внутрь шкафа и служат для обеспечения качественного электроснабжения телекомоборудования.
Если в электросети случаются «прыжки» вольтажа, то подойдут стабилизаторы. Например, инверторные модели способны корректировать напряжения в широком диапазоне 90-310 В, мгновенно реагировать на отклонения сигнала, а также подавать на нагрузку напряжение с отклонением не более 2% от номинала и чистым синусом.
Компания «Штиль» выпускает однофазные/трехфазные инверторные стабилизаторы универсального (напольного/стоечного) исполнения с выходной мощностью от 1 до 20 кВА. Они имеют высоту от 2 до 5 U.
Обзор стабилизаторов напряжения для телекоммуникационных шкафов
Если в сети случаются еще и блэкауты, то вместо стабилизаторов подойдут бесперебойники. Например, модели топологии онлайн защищают нагрузку от перепадов сети в диапазоне 90-310 В, обеспечивают её резервное электроснабжение во время полного отключения электричества или выхода сигнала по вольтам за рабочий диапазон.
Компания «Штиль» производит однофазные онлайн ИБП стоечного и универсального (напольного/стоечного) исполнения с выходной мощностью от 0,3 до 10 кВА и высотой от 2 до 4 юнитов.

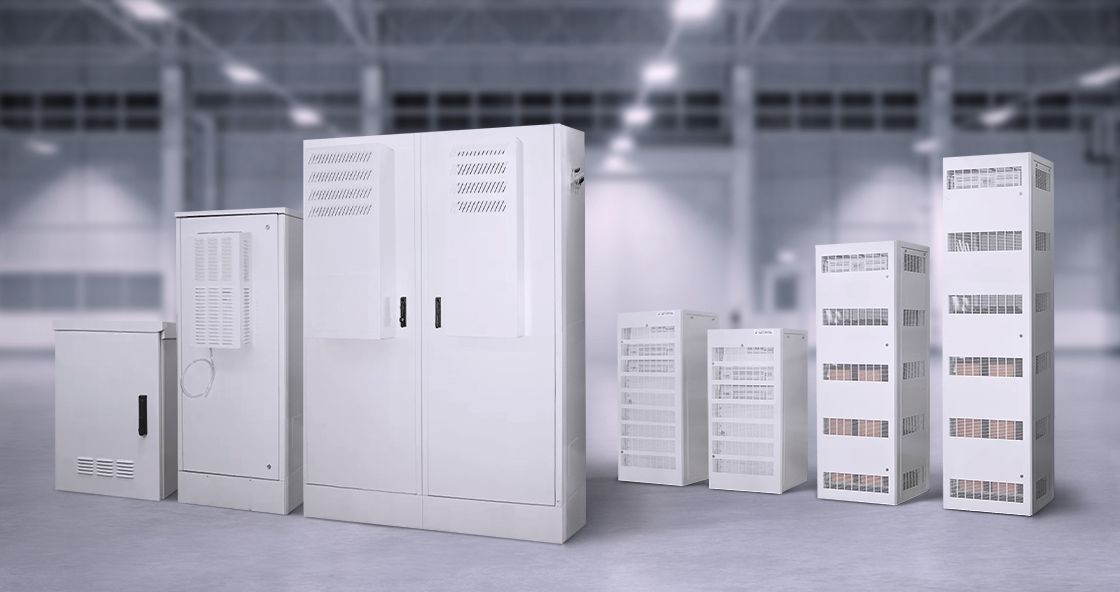

Телекоммуникационные шкафы от ГК «Штиль»
ГК «Штиль» предлагает телекоммуникационные шкафы серии «TC» и «RTC» для размещения:
- систем IT-инфраструктуры и оборудования связи;
- однофазных/трехфазных стабилизаторов серии «RT» мощностью 1-20 кВА;
- ИБП серий «SR», «STR» мощностью 1-10 кВА, а также аксессуаров к ним (батарейных модулей, ЗУ, модулей распределения, внешних байпасов).
