Что такое кабельные наконечники?
Наконечники или оконцеватели для проводов – это металлические насадки, использующиеся для соединения в основном многожильных гибких проводов:
- между собой, например, чтобы продлить электролинию или выполнить ремонт поврежденного участка;
- с зажимами/разъемами других элементов проводки (шин, клемм) и электронных устройств (автоматических выключателей, УЗО, розеток и др.).
Наконечники состоят из двух частей: пустой гильзы, в которую вставляется оголенная часть провода (жила), и насадки для соединения с другим проводом или разъемом электронного устройства.
Наконечники нужны, чтобы:
- обеспечить простой, быстрый и надежный монтаж кабеля;
- повысить безопасность электросистемы. Они прочно закрепляют провода, не допуская слабых контактов и их полного разъединения на токопроводящем участке.
Наконечники соединяются с жилами кабеля путем сжатия или опрессовки их гильзы, в которую вставлена оголенная часть провода. Это выполняется с помощью ручного инструмента – стриппера, кримпера или пресс-клещей.
При опрессовки важно учитывать, что, если при сжатии приложить недостаточно усилий, то провод будет зажат неплотно и может выпасть из наконечника. При этом и нельзя передавливать, иначе это повредит жилу.

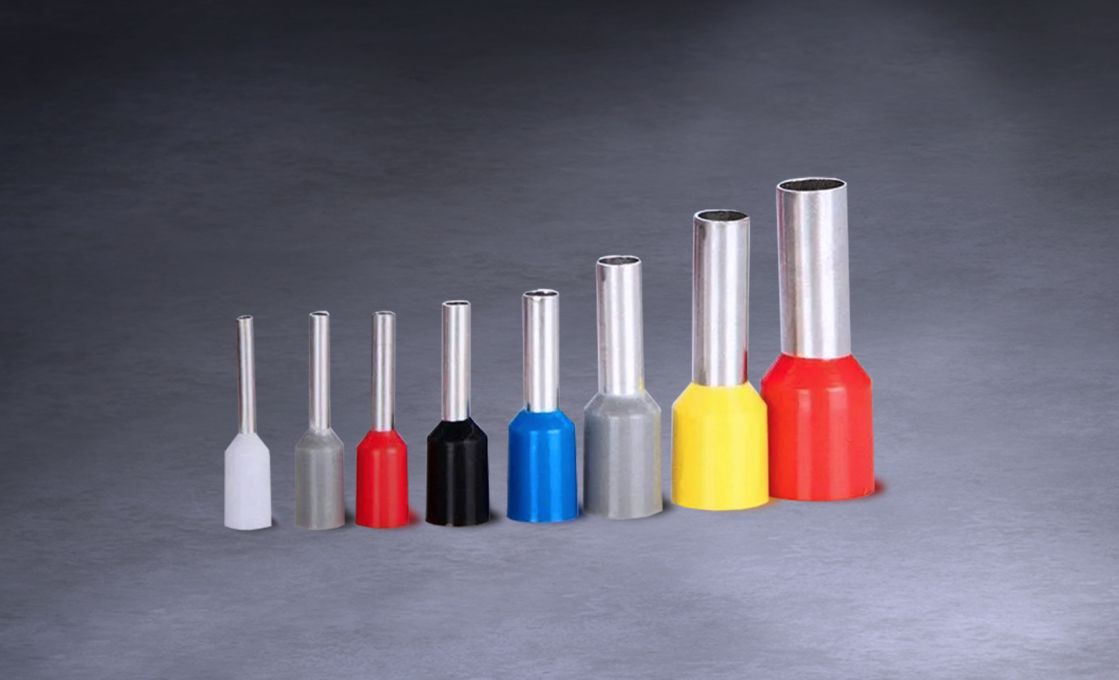

Каждый вид наконечника имеет несколько типоразмеров для соединения проводов разного сечения.
По своей структуре они могут быть полностью металлическими или иметь изоляционные элементы (например, из ПВХ) – специальные манжеты с разной цветовой маркировкой, по которой легко подобрать подходящий размер элемента.
Основные типы наконечников
Кабельные наконечники отличаются:
- по материалу токопроводящей части. Для их изготовления применяется медь, алюминий, латунь, нержавеющая сталь. Также применяются лужёные наконечники. За счет слоя олова корпус не подвергается коррозии, устойчив к воздействию влаги и изменению температуры;
- по «механизму» соединения (если со стороны кабеля они обжимаются или спрессовываются, то со стороны разъемов имеют винтовые, пружинные и самозажимные соединения);
- по форме.

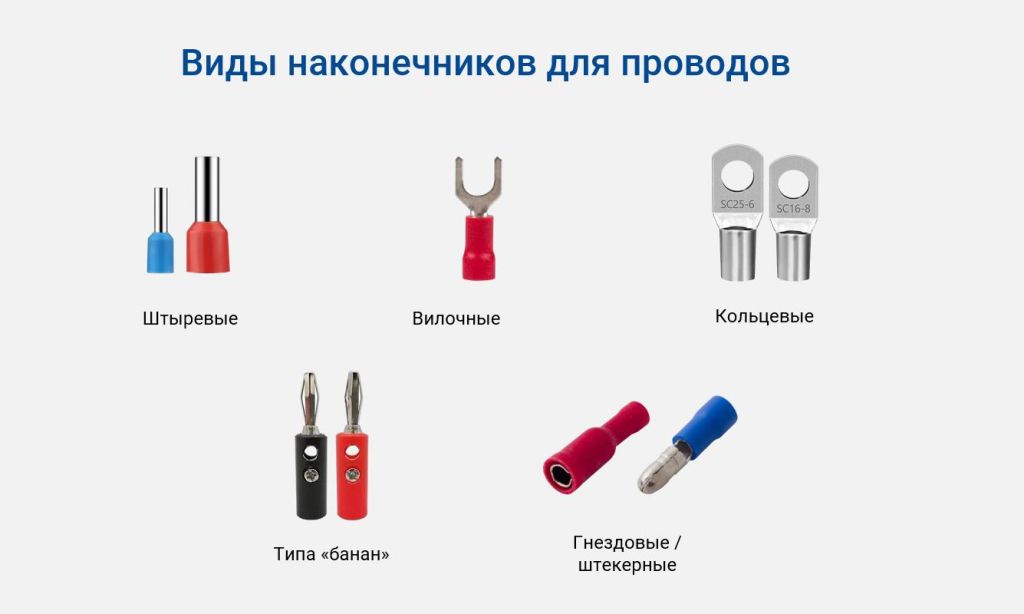

В основном оконцеватели имеют формы:
- кольца и вилки. У первого типа самая большая площадь контакта, подходит для болтового соединения с гайкой и винтом, например, в силовых розетках и выключателях. У второго преимущество в том, что при отключении они не требуют полного откручивания соединительного винта, но имеют меньшую площадь контакта;
- штыря, втулки (универсального типа, подходят для многих способов соединения, в основном используются для соединения проводов с разъемами автоматов, реле, переключателей и других устройств защиты с прижимным способом подсоединения);
- штекера / коннектора (имеют элемент с отверстием (гнездом) или штекер, используются для соединения кабелей друг с другом).
- по форме.
Также встречаются наконечники типа «банан». Они в основном используются для подключения кабелей к акустическим системам.
Как подобрать?
Подбор наконечников кабеля зависит от сечения кабеля, материала, из которого выполнены его жилы и видам разъемов у подключаемых устройств или элементов электропроводки.
1. Сечение. Наконечник подбирается по сечению жилы провода и гильзы для опрессовки. Обычно производители изделий указывают эту информацию на упаковке. Поэтому подобрать компоненты не будет сложно. Если диаметр наконечника будет больше, чем сечение провода, то при затяжке образуется свободное пространство, которое ухудшит электропроводимость.
2. Материал. Алюминиевые наконечники предназначены для проводов с алюминиевыми жилами. Если будет другой металл, то у контакта ускорится процесс окисления. Для медных жил подойдут медные или оловянные наконечники. Наконечники из латуни применяются для любого материала жилы кабеля.
3. Виды разъема. Если необходимо подключить кабеля к шине, клемме, автомату или другому защитному устройству в электрощитке, то подойдут штыревые или втулочные наконечники. Для болтовых креплений – кольцевые, вилочные модели.
Как защитить проводку от перепадов напряжения?
Если в электросети происходят скачки и просадки, то необходимо установить стабилизатор напряжения. Он размещается перед защищаемым оборудованием и обеспечивает качественным электропитанием подключенное оборудование при «волнениях» сети в постоянном режиме.
Самыми технически совершенными считаются инверторные модели. Они не имеют в своем составе трансформаторов. Вместо этого у них присутствует выпрямитель и инвертор, за счет которых обеспечивается двойное преобразовании энергии. Это позволят устройствам:
- мгновенно стабилизировать сигнал при перепадах сети в диапазоне 90-310 В (даже резкие колебания не проходят на электротехнику);
- непрерывно подавать на нагрузку качественный вольтаж с погрешностью не боле 2% и чистым синусом.
При кратковременных обрывах питания (до 200 мс) за счет встроенных конденсаторов они способны бесперебойно питать подключенную технику.
