Выбираем электронный стабилизатор напряжения: схема, принцип работы, преимущества и недостатки

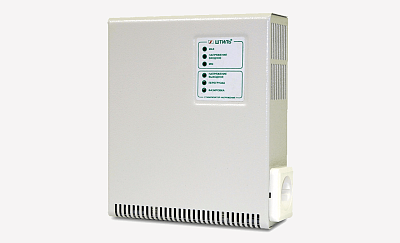

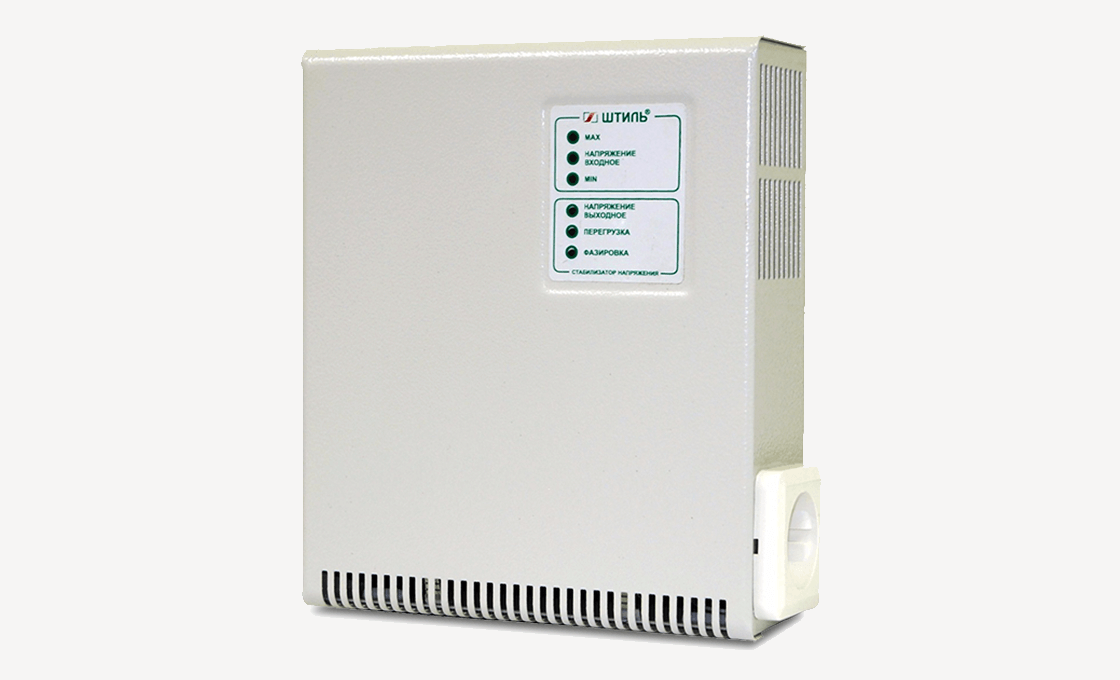

Электронный стабилизатор напряжения картинка
06.05.2019

Электронные стабилизаторы напряжения широко используются в быту для защиты техники от перепадов напряжения. В отличие от релейных стабилизаторов, эти приборы не содержат механических или электромеханических компонентов, что дает им более лучшие технические возможности. Для преобразования напряжения в них применяются полупроводниковые элементы – тиристоры или симисторы.

В данной статье мы расскажем об электронных стабилизаторах, их особенностях, принципах работы и сферах применения, а также раскроем их недостатки и выделим достоинства.

Устройство и принцип действия электронного стабилизатора

Электронный стабилизатор обычно состоит из следующих компонентов:

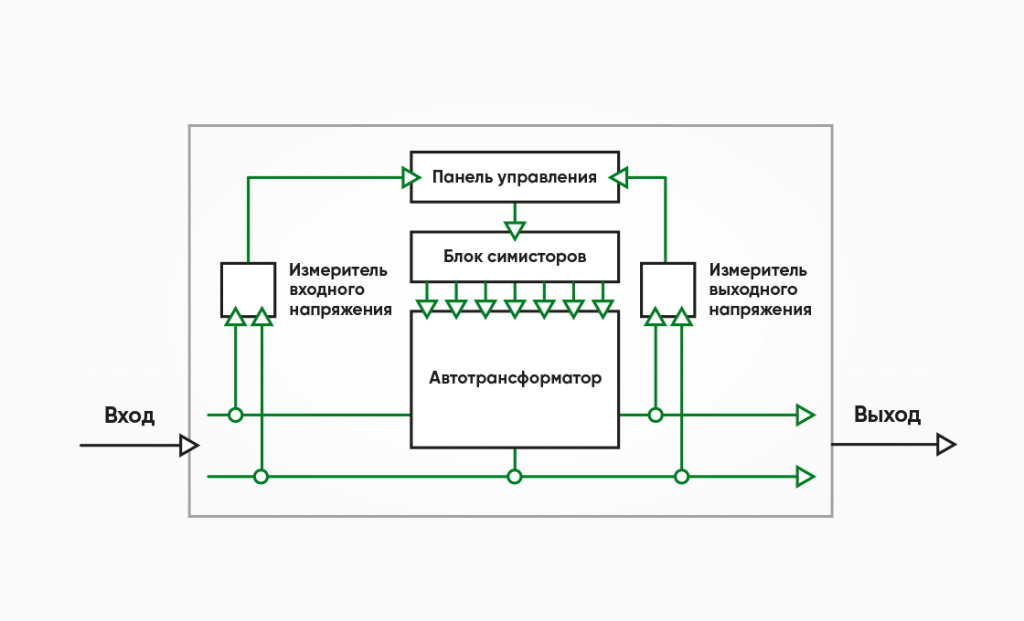

Структурная схема электронного стабилизатора картинка

Принцип действия электронного стабилизатора может быть описан следующим образом:

при изменении напряжения в питающей сети фиксируется разница между фактическим и номинальным его значением. Управляющий микропроцессор подает сигнал на включение определенного силового ключа, коммутирующего именно ту секцию обмотки трансформатора, коэффициент трансформации которой обеспечит наиболее приближенное к номиналу значение выходного напряжения.

Таким образом, принцип действия электронных стабилизаторов во многом схож с работой устройств релейного типа. Если в последних коммутация необходимых обмоток автотрансформатора осуществляется при помощи электромеханических реле, то в электронных устройствах вместо них используются отличающиеся гораздо более высоким быстродействием силовые полупроводниковые ключи - тиристоры или симисторы.

Также конструкция электронного стабилизатора предусматривает работу в режиме «байпас» – когда сетевое напряжение находится в пределах нормы, электричество направляется в обход трансформатора и непосредственно подается потребителю.

Таким образом, питание электроприборов через электронный стабилизатор напряжения осуществляется следующим образом:

  1. Если параметры электротока соответствуют нормативным, он проходит через байпас, не нагружая основные цепи стабилизатора.
  2. Если происходит падение или возрастание напряжения, измеритель на входе стабилизатора фиксирует это изменение.
  3. Управляющая микросхема стабилизатора отдает соответствующую команду и срабатывает блок электронных ключей.
  4. В цепь включаются обмотки трансформатора, которые осуществляют преобразование напряжений до нужного уровня.

В чем разница между симисторным и тиристорным стабилизатором?

Электронные стабилизаторы могут строиться на основе тиристоров или симисторов.

Принцип работы тиристора

Принцип работы симистора

Тиристор представляет собой полупроводниковый элемент, который позволяет управлять прохождением тока.

Он пропускает ток только в одном направлении и имеет два состояния - «открыто» или «закрыто». Ими можно управлять с помощью подачи импульса на один из входов.

В стабилизаторе тиристор используется для подключения обмотки трансформатора.

Симистор функционирует сходным c тиристором образом. Его название представляет собой сокращение от слов «симметричный тиристор».

Главное отличие от тиристора заключается в том, что симистор пропускает ток в двух направлениях. Поэтому в симисторном стабилизаторе при тех же параметрах можно использовать в два раза меньше электронных компонентов. Это делает его более компактным и надежным.

Достоинства и недостатки электронных стабилизаторов

Ниже представлены основные достоинства и недостатки электронных стабилизаторов по сравнению с релейными приборами. Они обусловлены, в первую очередь, строением и особенностями метода преобразования напряжения электронных стабилизаторов.

Достоинства

Недостатки

  1. Не имеют механических элементов, поэтому издают меньше шума при работе и считаются в целом более надежными.

  2. Реагируют на изменения параметров электросети быстрее.

  3. Имеют меньший шаг изменения при регулировке напряжения, что позволяет добиться более высокой точности стабилизации – от 5 до 10 %.

  4. Электронные ключи, в отличие от реле, весьма компактны, а значит, их количество можно увеличить без существенного увеличения размеров устройства.

  1. Выходное напряжение имеет форму, отличную от синусоидальной (трапециевидную или с другими искажениями, в зависимости от конкретной модели стабилизатора).

  2. Точности, которую дает ступенчатая регулировка напряжения, может оказаться недостаточно для питания устройств, чувствительных к качеству электроснабжения.

  3. Более высокая стоимость в сравнении с релейными моделями.

Сферы применения электронных стабилизаторов напряжения

Такие преимущества электронных стабилизаторов перед релейными устройствами, как более высокая скорость и точность регулирования напряжения, бесшумность в работе, надежность и длительность ресурса работы, благодаря отсутствию механических элементов коммутации, обеспечивают их широкое применение в домашних условиях для защиты бытовой нагрузки, не имеющей в своем составе электромоторов, например, телевизионной и кухонной техники, а также приборов освещения.

Серьезным ограничением области применения электронных стабилизаторов является отличие формы выходного напряжения от синусоидальной, а также недостаточно высокая точность стабилизации.

Крайне не рекомендуется подключать высокоточное чувствительное оборудование к электронным стабилизаторам. Например, определенные проблемы могут возникнуть при работе с:

Таким образом, полностью обеспечить электропитание загородного дома или коттеджа с помощью электронного стабилизатора не получится, поскольку через него нельзя будет запитать часть чувствительного оборудования с электродвигателями, например, насосы системы водоснабжения.

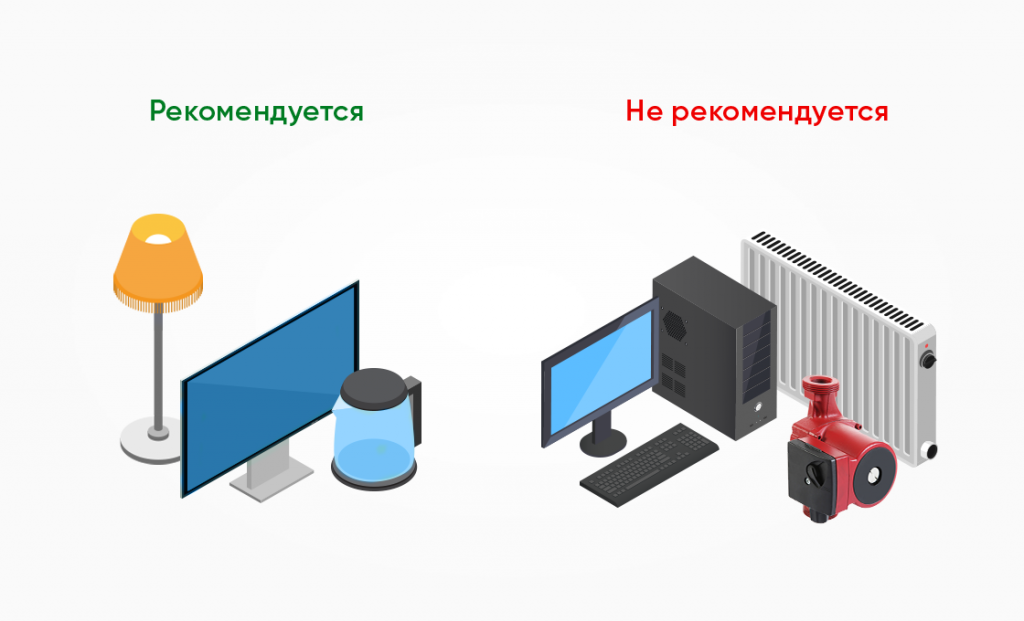

Подключение нагрузки к электронному стабилизатору картинка

Критерии выбора электронного стабилизатора

При выборе электронного стабилизатора следует руководствоваться следующими техническими характеристиками устройства.

Мощность стабилизатора

Одна из важнейших характеристик устройства независимо от его типа, которая определяется в соответствии с суммарной мощностью потребления подключаемой нагрузки.

Для активной нагрузки мощность стабилизатора рекомендуется выбирать с небольшим резервом в 20-30%, для нагрузок с высокой реактивной составляющей запас по мощности рекомендуется взять большим.

Скорость стабилизации напряжения

Не менее важный параметр стабилизатора. Время коррекции практически одинаково у всех моделей этого типа. По скорости стабилизации электронные стабилизаторы безусловно являются лидерами среди устройств, использующих для преобразования напряжения автотрансформатор.

Точность регулирования

Показатели данной характеристики во многом определяются количеством дискретных ступеней регулирования - установленных полупроводниковых ключей (мощных тиристоров или симисторов). Чем их в схеме больше, тем меньше проявляется ступенчатость регулирования и на выходе устройство будет способно выдавать напряжение со значением, более приближенным к номинальному.

Рабочий диапазон входного напряжения

Нижним и верхним его порогами определяются минимальное и максимальное напряжения питающей сети, при которых устройство сможет работать, сохраняя заявленную точность стабилизации, а также защитное срабатывание - отключение стабилизатора при выходе значений входного напряжения за пределы рабочего диапазона.

Диапазон допустимых температур эксплуатации

В стабилизаторах электронного типа отсутствуют механически коммутируемые контакты, поэтому устройства неплохо переносят резкие перепады температур окружающей среды. Выбор устройства необходимо делать в соответствии этой характеристики с условиями эксплуатации.

Тип исполнения корпуса

Требуемое исполнение зависит от площади, геометрии помещения, близости расположения отопительных и нагревательных приборов и т. д. По типу корпуса стабилизаторы можно разделить на:

  • навесные - с креплением на стену;
  • стоечные - предназначенные для установки в стандартные 19-дюймовые шкафы или стойки;
  • напольные - устанавливаемые на горизонтальную поверхность.

Средства индикации и мониторинга

Довольно востребованными опциями является возможность мониторинга состояния сети и параметров работы стабилизатора, реализованного выводом данных на ЖК-дисплей или светодиодов индикации. При необходимости организации удаленного мониторинга и управления следует учитывать наличие коммуникационных интерфейсов и используемых соответствующих протоколов передачи данных.

Инверторный стабилизатор напряжения как альтернатива электронным стабилизаторам

В связи с описанными выше недостатками электронные стабилизаторы постепенно уходят в прошлое. Они стоят дороже, чем релейные приборы, но при этом все равно не обеспечивают достаточной точности и качества выходного напряжения. В качестве альтернативы для бытового использования многие все чаще используют инверторные стабилизаторы. В них применяется более современный метод преобразования, который позволяет избавиться от недостатков, свойственных устройствам на симисторах и тиристорах.

В инверторном стабилизаторе напряжение, поступающий на вход, преобразуется в постоянное, а затем снова в переменное, но уже с нужными параметрами. Благодаря этому обеспечивается форма идеальной синусоиды и достигается высокая точность стабилизации (2 %).

Инверторные стабилизаторы работают практически бесшумно и имеют полный набор защит: от перегрузок, перегрева, коротких замыканий, аварий в сети. Они являются оптимальным вариантом, если нужно обеспечить питание дорогостоящих устройств, чувствительных к перебоям в электропитании - компьютерной техники, систем отопления, котлов с электронным управлением, систем безопасности загородного дома.

Купив инверторный стабилизатор, вы сможете обеспечить надежную подачу электроэнергии на все электроприборы, которые используются в доме: от мелкой бытовой техники до систем водоснабжения и отопления. Технические особенности инверторного стабилизатора делают его сферу применения намного шире, чем у электронных моделей.
