В работе стабилизатора напряжения, как и у любого другого электроприбора, может возникнуть ошибка. В большинстве случаев это происходит из-за неправильного подключения оборудования, его некорректной эксплуатации или аварий в электросети.
В нашей статье мы подробно разберем основные ошибки инверторных стабилизаторов напряжения «Штиль», выясним, как они отображаются и расшифровываются, а также предоставим рекомендации о том, что делать при возникновении ошибок.
Ошибка – это неполадка, сбой или авария в работе стабилизатора напряжения, из-за которой устройство переходит в нештатный режим и либо больше не может выполнять свои функции, либо полностью прекращает работу. Ошибки могут быть вызваны изменением параметров электросети или подключенной нагрузки, а также сбоем в работе внутренних узлов прибора.
Наличие ошибок в работе стабилизатора напряжения «Штиль», в зависимости от модели, позволяют определить его светодиодные индикаторы или дисплей, на котором могут отображаться текстовые сообщения об авариях или их коды.
Отображение ошибок в инверторных стабилизаторах напряжения «Штиль»
Российский производитель система электропитания «Штиль» выпускает широкий модельный ряд инверторных стабилизаторов напряжения:
однофазные стабилизаторы с выходной мощностью 0,35-20 кВА настенного и универсального (напольного/стоечного) исполнения;
трехфазные стабилизаторы с выходной мощностью 6-20 кВА универсального (напольного/стоечного) исполнения;
стабилизаторы конфигурации 3 в 1 (с трехфазным входом и однофазным выходом) с выходной мощностью 6-20 кВА универсального (напольного/стоечного) исполнения.
Все устройства имеют интуитивно понятную и информативную систему оповещения об ошибках, которая в зависимости от модели включает в себя светодиодные индикаторы и ЖК-дисплей или только светодиодные индикаторы.
Инверторные стабилизаторы не имеют в своем составе автотрансформатора и подвижных коммутационных элементов, которые при интенсивной работе могут выйти из строя, поэтому неполадки в их работе в основном связаны с внешними факторами, например:
сетевыми авариями (когда состояние электросети не соответствуют техническим параметрам работы устройства);
перегрузкой (когда к прибору подключается нагрузка с потребляемой мощностью, на которую стабилизатор не рассчитан);
перегревом (когда устройство эксплуатируется в неподходящих условиях).
Рассмотрим, как отображается информация об ошибках в разных моделях инверторных стабилизаторов напряжения «Штиль».
Модели
Отображение ошибок
Светодиодные индикаторы, оповещающие об ошибке
Расшифровка ошибок
IS350
IS800
· светодиодные индикаторы
· «Сеть не в норме»
· «Перегрузка/Перегрев»
не выполняется
IS550
· «Сеть не в норме»
· «Перегрузка/Перегрев»
· «U>310 В»
· «U<90 В»
IS1000-IS20000
· светодиодные индикаторы
· дисплей
«Авария»
· аварийные сообщения «Перегрузка!» и «Перегрев!»
· отображение кодов в журнале ошибок
· аварийные сообщения «Перегрузка!» и «Перегрев!»
· отображение кодов в журнале ошибок
· на экране ПК отображается журнал событий с текстовыми сообщениями об ошибках
IS3306RT-IS3320RT
· на экране аварий отображаются текстовые сообщения об ошибках
· на экране ПК отображается журнал событий с текстовыми сообщениями об ошибках
IS3106RT-IS3120RT
Ошибки инверторных стабилизаторов «Штиль» и их расшифровка
Как указано выше, в однофазных стабилизаторах напряжения «Штиль» с выходной мощностью 1-20 кВА информация об ошибках появляется на дисплее в виде кода, а в трехфазных моделях и моделях конфигурации 3 в 1 – в виде текстовых сообщений.
Ошибки однофазных стабилизаторов с выходной мощностью 1-2 кВА

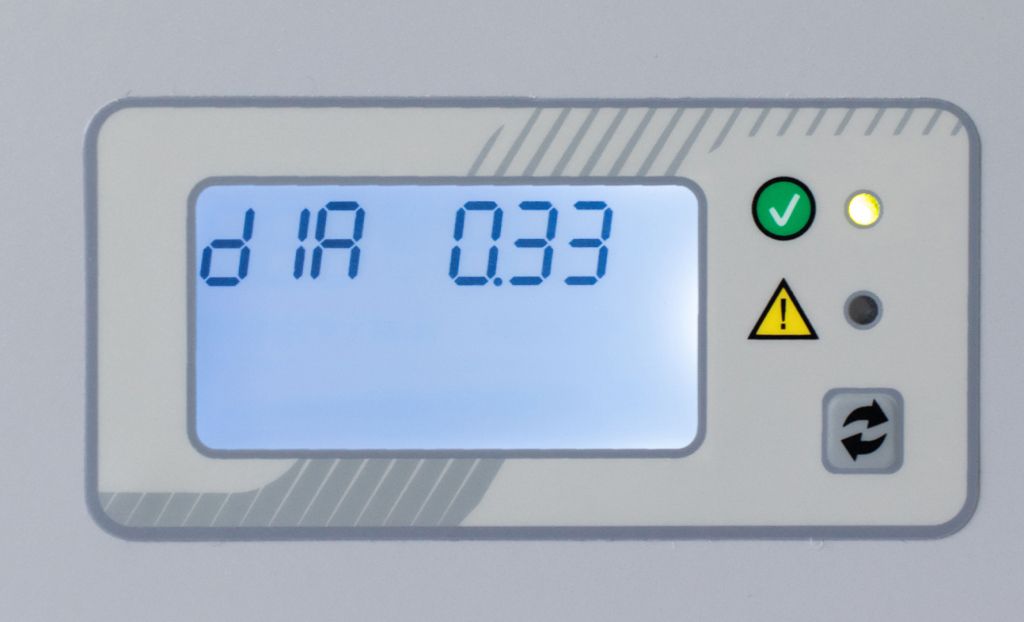

В однофазных стабилизаторах напряжения «Штиль» с выходной мощностью 1-2 кВА для отображения кода ошибки на дисплее необходимо перейти в журнал ошибок. Для этого требуется зажать и несколько секунд удерживать функциональную кнопку на панели управления.
Обратите внимание!

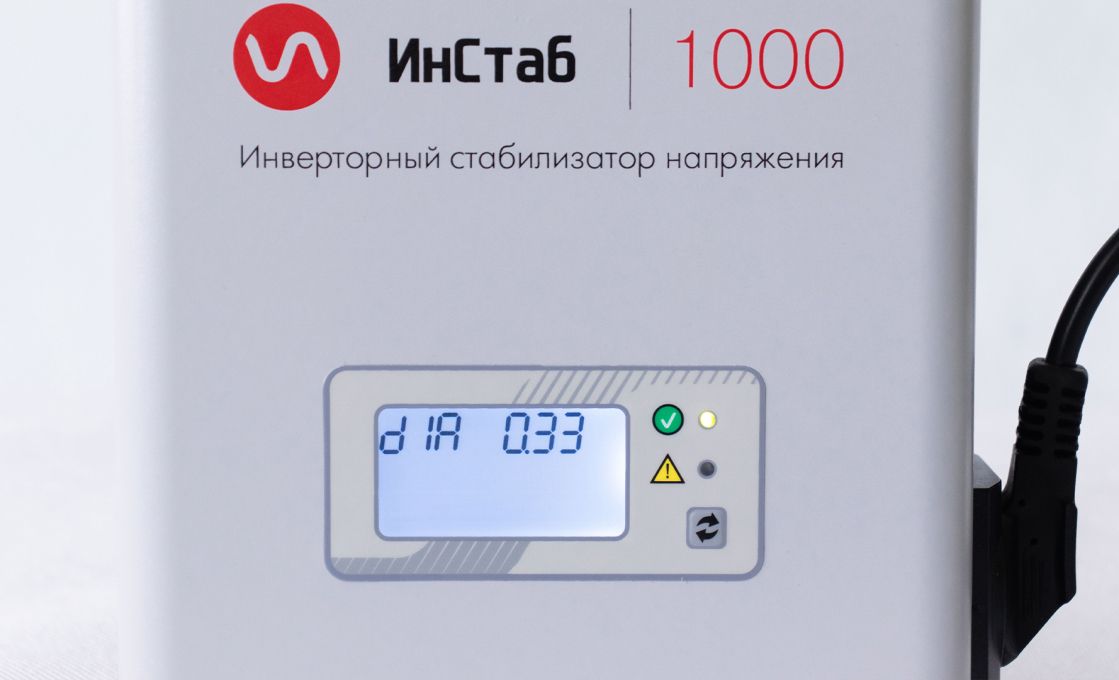

При переходе в журнал ошибок сразу отобразится текущая ошибка устройства, состоящая из двух цифр, например, 0.33, где 0 будет означать общее количество возникших в работе устройства аварий (отсчет начинается с нуля), а 33 – код определенной ошибки.
Расшифровка кодов ошибок данных стабилизаторов представлена ниже.
Код ошибки
Расшифровка ошибок
Приводят к отключению устройства
00
01
02
03
04
05
06
07
08
Высокое входное напряжение
Высокое промежуточное напряжение преобразователя
Высокое напряжение питания контроллера
Низкое напряжение питания контроллера
Внутренняя авария
Не синхронизирован с входной сетью
Низкое входное напряжение
Калибровка АЦП
Запись настроек в FLASH (внутренняя память устройства)
Приводят к отключению всего силового каскада (выпрямителя и инвертора)
16
17
18
низкая частота сети
высокая частота сети
таймаут на синхронизацию с входной сетью
Приводят к отключению только выходного каскада (инвертора)
32
33
34
35
низкое промежуточное напряжение преобразователя
перегрузка по входу или выходу
перегрев
высокая нагрузка при работе от байпаса
Приводят к отключению байпаса
48
49
50
51
53
54
55
56
57
высокое напряжение сети
низкое напряжение сети
перегрузка
КЗ на входе или выходе
низкая частота сети
высокая частота сети
не синхронизирован с входной сетью
таймаут на синхронизацию с входной сетью
низкий импеданс нагрузки
Ошибки однофазных стабилизаторов с выходной мощностью 2,5-20 кВА
Отображения ошибок в данных стабилизаторах выполняется также, как и в вышерассмотренных устройствах мощностью 1-2 кВА.
Расшифровка кодов ошибок однофазных стабилизаторов напряжения «Штиль» с выходной мощностью 2,5-20 кВА представлена в таблице ниже.
Код ошибки
Расшифровка ошибок
Приводят к отключению устройства
00
01
02
03
04
05
06
07
08
высокое входное напряжение
высокое промежуточное напряжение преобразователя
высокое напряжение питания контроллера
низкое напряжение питания контроллера
низкое входное напряжение
коллизия адресов на CAN-шине
авария CAN-шины
запись настроек в FLASH (внутренняя память устройства)
калибровка АЦП
Приводят к отключению всего силового каскада (выпрямителя и инвертора)
16
17
18
19
низкая частота сети
высокая частота сети
таймаут на синхронизацию с мастерным устройством
не синхронизирован с мастерным устройством
Приводят к отключению только выходного каскада (инвертора)
32
33
34
35
36
низкое промежуточное напряжение преобразователя
перегрузка по входу или выходу
перегрев
высокая нагрузка при работе от байпаса
внутренняя ошибка
Приводят к отключению байпаса
48
49
50
52
53
54
высокое напряжение сети
низкое напряжение сети
перегрузка
низкая частота сети
высокая частота сети
КЗ на выходе
Ошибки трехфазных стабилизаторов и моделей конфигурации 3 в 1

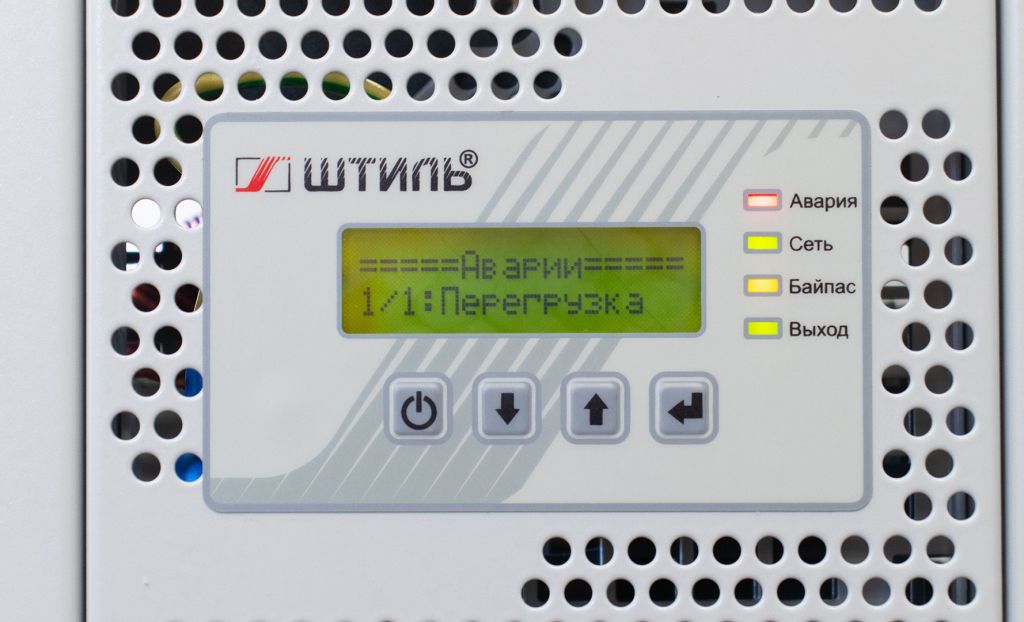

При возникновении ошибки дисплей стабилизатора переключится на экран аварий. В его нижней строке будет указан порядковый номер текущей ошибки, количество ошибок данного типа и текстовое сообщение, которое будет расшифровывать возникшую ошибку.
Просматривать остальные ошибки, которые ранее возникали в стабилизаторе, можно путем нажатия на кнопки «ВВЕРХ» и «ВНИЗ».
Все инверторные стабилизаторы универсального (напольного/стоечного) исполнения серии RT имеют возможность подключения карт мониторинга, которые устанавливаются в специальные слоты на задней панели устройств. Карты позволяют обеспечить удаленный контроль работы стабилизатора напряжения на ПК, ноутбуке, смартфоне или на любом другом подобном устройстве через специализированное ПО «Shtyl Device Manager» или web-браузер (статья о том, как контролировать стабилизатор напряжения через web-интерфейс).

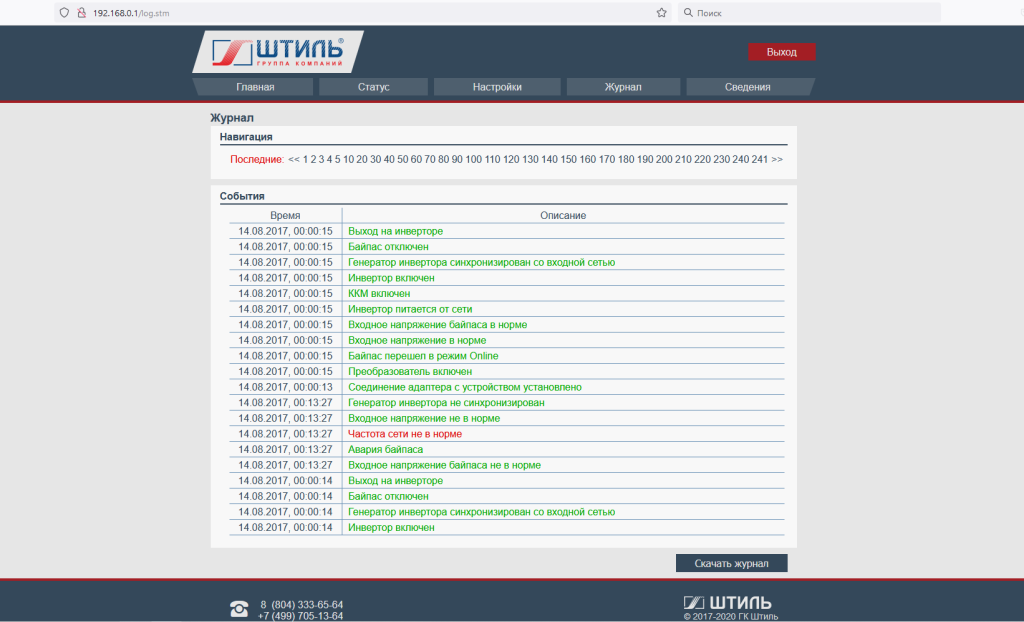

В случае применения данной опции пользователь может удаленно отслеживать множество параметров работы стабилизатора напряжения, в том числе просматривать журнал событий для выявления и определения возникающих ошибок при работе устройства.
Что делать, если у стабилизатора напряжения возникла ошибка?
При возникновении ошибки в работе стабилизатора необходимо действовать согласно руководству по эксплуатации, в котором прописаны все необходимые действия, которые должен предпринять пользователь в случае аварии.
Если во время работы у стабилизатора напряжения возникла ошибка, о которой в руководстве никакой информации не предоставлено, то необходимо обратиться в службу технической поддержки.
Обратите внимание!
Срок службы инверторного стабилизатора напряжения «Штиль» составляет более 10 лет. Чтобы устройство прослужило заявленный период и у него не возникало ошибок в работе, требующих обращения в сервисный центр, необходимо строго соблюдать условия эксплуатации стабилизатора, которые указаны в руководстве по эксплуатации.
