Особенности подключения трехфазного стабилизатора
Трехфазные стабилизаторы независимо от своего типа (электронные, электромеханические или инверторные) и исполнения могут быть в виде:
- однокорпусного прибора, который подключается к сети и нагрузке через единую клеммную колодку. Устройство соединяется с каждой питающей фазой – L1, L2 и L3. Если использовать только одну или две фазы, то оно не запустится;
- трех отдельных модулей – продаются комплектом из трех однофазных стабилизаторов с блоком коммутации или без него, подключаются к каждой питающей фазе по отдельности.
⇒ Применение трехфазного стабилизатора второго типа обеспечит независимую защиту каждой фазы. В случае пропадания одной из них, электропитание на других фазах не прекратится, но такой вариант допустим, если нет техники с трехфазными электродвигателями.
Что потребуется для подключения трехфазного стабилизатора?
Для монтажа оборудования потребуются аппараты защиты, кабели и наконечники для них.
Устройства защиты
Если стабилизатор необходим для защиты конкретной нагрузки или группы оборудования, то он размещается после автоматического выключателя группы. Если предполагается защита всего дома или офиса, то он устанавливается сразу после счетчика и вводного автоматического выключателя.
Номинал автоматического выключателя, после которого устанавливается прибор, необходимо подбирать по выходной мощности стабилизатора. Например, если его выходная мощность составляет 16 кВт (5,3 кВт на каждую фазу), то подойдет трехфазный автомат с номиналом 25 А (5,5 кВт на каждой фазе).
При установке трех однофазных стабилизаторов на каждую фазу после вводного автомата рекомендуется поставить дополнительные автоматы на каждой фазе, что позволит не отключать нагрузку на всех проводниках, если на одном из них случится авария.
После стабилизатора можно установить трехфазное УЗО (устройство защитного отключения) для защиты электроприборов и внутренней электросети от токов утечки. Его номинал должен быть равным или на порядок выше, чем номинал автоматического выключателя. Например, если номинал автомата 25 А, то потребуется УЗО с номиналом не менее 25 А.
Силовые кабели
Для монтажа потребуются медные провода с соответствующей цветовой маркировкой:
- провода фаз L1 (А), L2 (В) и L3 (С) – коричневые, черные или серые;
- провод нейтрали N – синий;
- провод заземления PE – желто-зеленый или зеленый.
Цветовая маркировка проводов необходима для упрощения монтажных работ и технического обслуживания оборудования.
Для подключения в основном используются силовые кабели с пятью жилами. Если необходимо большое сечение, то для упрощения монтажа подойдут и одножильные кабели.
Сечение кабеля подбирается в зависимости от максимального входного и выходного тока стабилизатора. Информация об этих величинах обычно указывается в техническом паспорте или инструкции по эксплуатации. Узнав её, можно легко подобрать сечение провода по таблицам, которые публикуются в открытых источниках. Например, если максимальный входной ток прибора составляет 32 А, то подойдет кабель с сечением не менее 6 мм2.
Многие производители сразу указывают требуемое сечение кабеля для подключения устройства. В этом случае лучше придерживаться установленных рекомендаций. Например, у трехфазных инверторных стабилизаторов бренда «Штиль» в инструкции по эксплуатации обозначено точное сечение кабеля для их подключения к входной сети и нагрузке.
|
Модель
|
Мощность, кВА/кВт
|
Сечение входного и выходного кабеля, мм2
|
|
IS3306RT
|
6/5,4
|
6
|
|
IS3308RT
|
8/7,2
|
|
IS3310RT
|
10/8
|
10
|
|
IS3315RT
|
15/13,5
|
|
IS3320RT
|
20/16
|
Обзор трехфазных стабилизаторов IS3315RT (15 кВА / 13,5 кВт) и IS3320RT (20 кВА / 16 кВт) «Штиль»
Длина кабелей зависит от расстояния между клеммами стабилизатора и точкой его соединения с электросетью (вводным автоматом/автоматом группы) и между его клеммами и местом установки нагрузки или групповыми автоматическими выключателями с учетом запаса 10-20%.
Для подключения может применяться кабель как с однопроволочной, так и многопроволочной жилой. Второй тип более удобен в монтаже, особенно при большом сечении, так как он более эластичен, гибок, устойчив к скручиванию и изгибам. Подключенную электротехнику с таким кабелем проще перемещать, не отсоединяя провода.
Перед подключением кабеля его конец необходимо зачистить от изоляции примерно на 1 см, в зависимости от глубины клеммы.
Наконечники для обжима кабелей
Кабели с многопроволочными жилами требуют оконцевания, то есть их обработки для надежного и прочного соединения.
Оконцеватели или наконечники могут быть трубчатыми, втулочными, вилочными, штыревыми, кольцевыми и др. Они обеспечивают плотный контакт кабеля с клеммами стабилизатора, что необходимо при подключении оборудования с высоким потребляемым током.
Для подключения используются медные луженый наконечники. Подбор их формы и размера зависит от:
- сечения жилы провода (можно ориентироваться по специальным таблицам, которые публикуются в интернете);
- типа клеммной колодки (наконечник должен соответствовать клемме и быть удобным для монтажа/демонтажа).

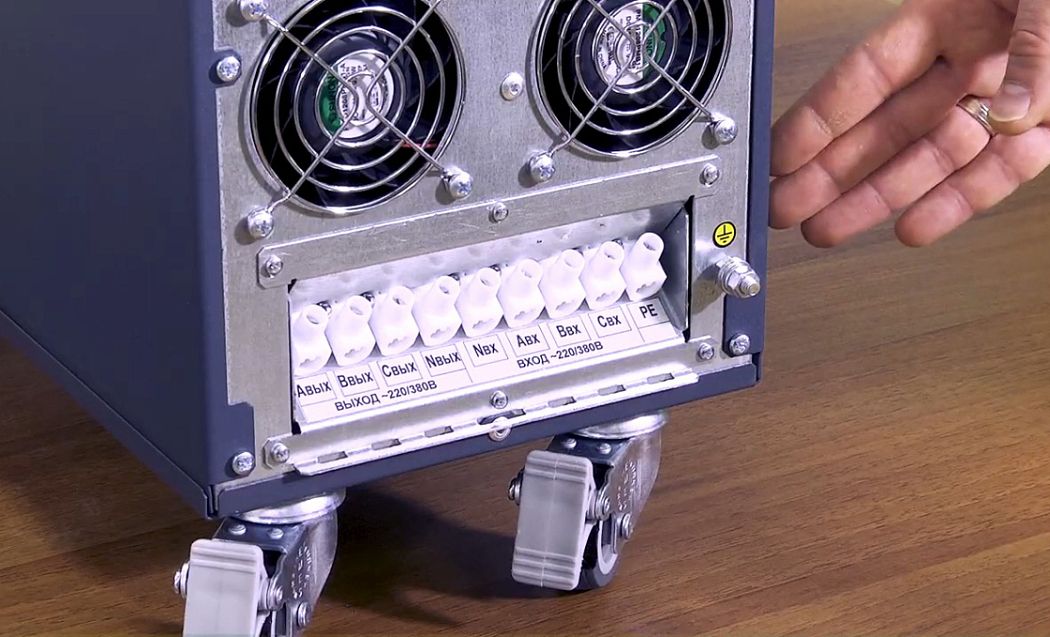

Порядок подключения трехфазного стабилизатора на весь дом
Разберем алгоритм подключения прибора на примере установки для защиты потребителей во всем доме.
Выбор и подготовка места установки
Перед монтажом необходимо определить место, где будет установлен стабилизатор. В зависимости от его форм-фактора инсталляция может быть:
- на ровную горизонтальную поверхность – на пол, стол или стеллаж. Некоторые модели имеют колесики для удобства их перемещения при подключении и техническом обслуживании;
- в телекоммуникационный шкаф или стойку в горизонтальном положении. Устройство размещается вместе с нагрузкой и не занимает дополнительного места. Встречаются готовые комплекты для трехфазных сетей, состоящие из трех однофазных стабилизаторов со специальной стойкой для размещения;
- на ровную вертикальную поверхность. Такой вариант в основном используется при установке трех однофазных моделей настенного исполнения, которые размещаются на стене рядом друг с другом у электрощита.
При выборе места учитывается температура, влажность, запыленность и вентилируемость помещения, а также удобство подхода к оборудованию. Рассмотрим данные параметры подробнее.
|
Параметр
|
Описание
|
|
Температура
|
Нельзя устанавливать прибор в помещениях с температурой более +40 °С, так как возможен его перегрев.
Температура ниже +5 °С также недопустима. Во время работы внутри корпуса может возникнуть конденсат – частая причина короткого замыкания. Однако некоторые модели могут работать при минусовой температуре. Данную особенность необходимо уточнять перед покупкой.
|
|
Влажность
|
Повышенная влажность помещения может вызвать коррозию внутри корпуса прибора, повреждение его изоляционной системы и короткое замыкание.
|
|
Запыленность
|
В основном стабилизаторы имеют степень защиты IP20. Поэтому в помещении должен быть воздух без примесей строительной пыли, так как пыль является проводником и может вызвать короткое замыкание или даже возгорание.
|
|
Вентилируемость
|
В процессе работы устройство нагревается. Поэтому при установке необходимо проверить, чтобы его вентиляционные отверстия не были перекрыты и был обеспечен достаточный теплоотвод. Для этого достаточно расположить корпус на расстоянии не менее 15-20 см от стенок или других поверхностей, которые могут препятствовать выходу теплого воздуха.
|
|
Удобство подхода
|
Важно, чтобы можно было удобно подойти к дисплею, выключателям, входным и выходным разъемам. Окружающего места должно быть достаточно, чтобы контролировать работу прибора и выполнять его техническое обслуживание.
|
Последовательность подключения
Порядок подключения стабилизатора выполняется в следующей последовательности:
- Распакуйте оборудование и проверьте его комплектацию. Внимательно изучите инструкцию по эксплуатации.
- Подготовьте место для установки, убрав все предметы, которые могут помешать монтажу. Убедитесь в том, что помещение соответствует эксплуатационным требованиям.
- Надежно зафиксируйте прибор. Подключение кабелей выполняется только после того, как он будет установлен и закреплен.
- Отключите электросеть. Все монтажные работы выполняются при отсутствии напряжения на всех проводниках, чтобы избежать поражения током.
Для снятия изоляции с кабеля без повреждения токопроводящих жил подойдет стриппер. Если кабель с многопроволочными жилами, то выполните их оконцевание с помощью пресс-клещей. Для прокладки силовых кабелей можно использовать кабельные лотки, короба или гофрированные трубы.

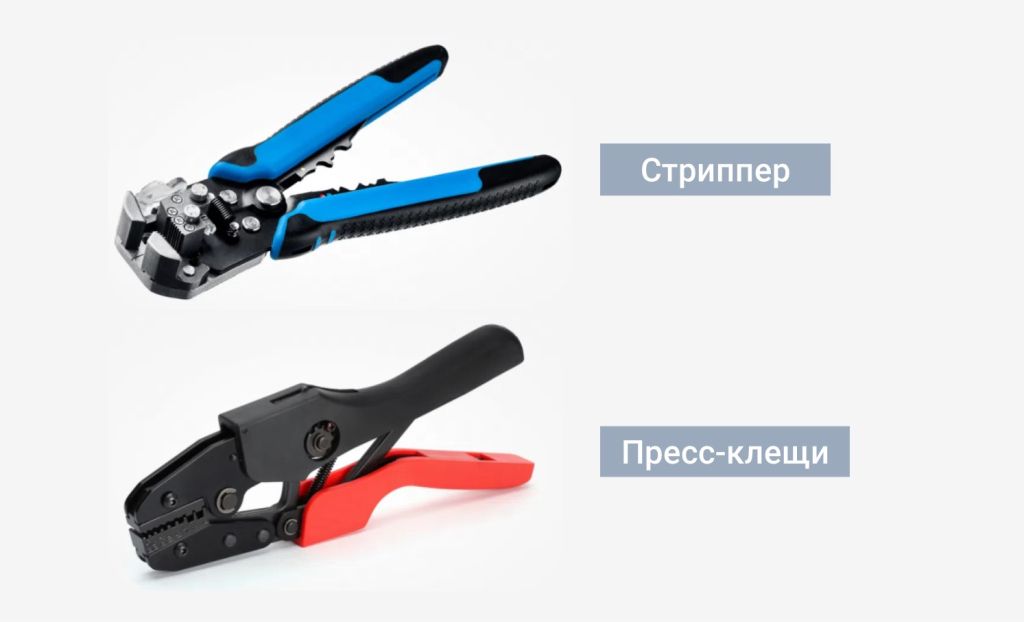

Стриппер и пресс-клещи
Последовательно подключите каждую фазу, нейтральный проводник на входе и выходе и провод заземления. Монтаж необходимо выполнять с соблюдением техники безопасности и рекомендаций производителя согласно инструкции по эксплуатации.

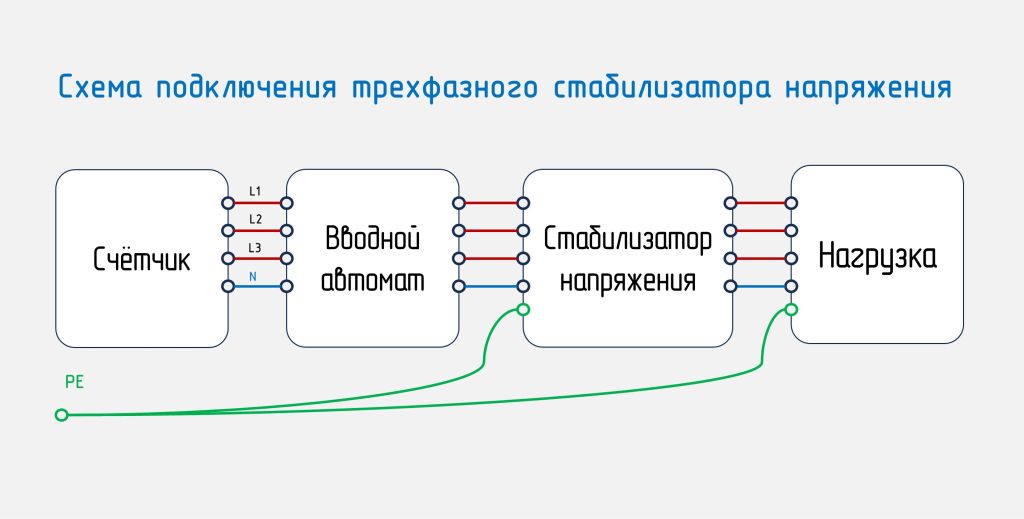

Схема подключения трехфазного стабилизатора представлена ниже.

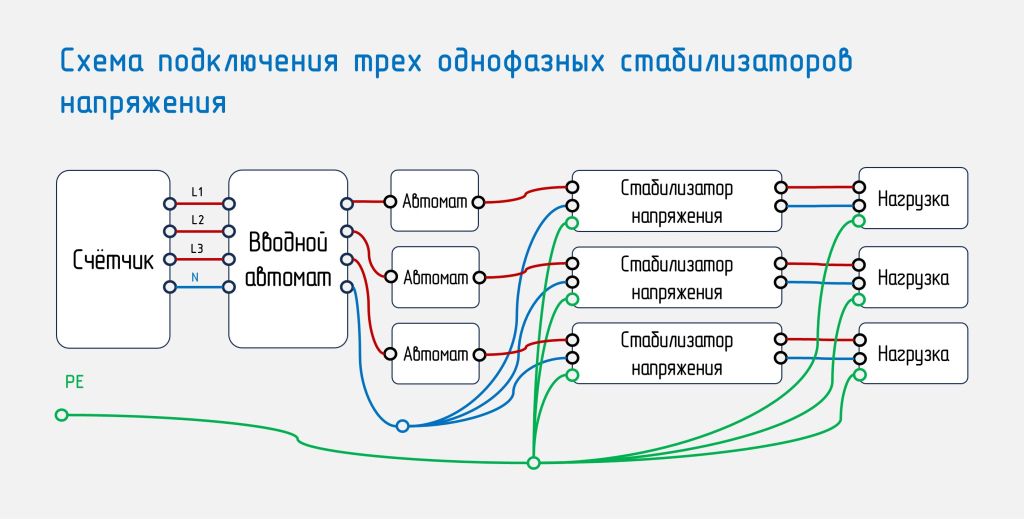

Схема подключения трех однофазных стабилизаторов представлена ниже.

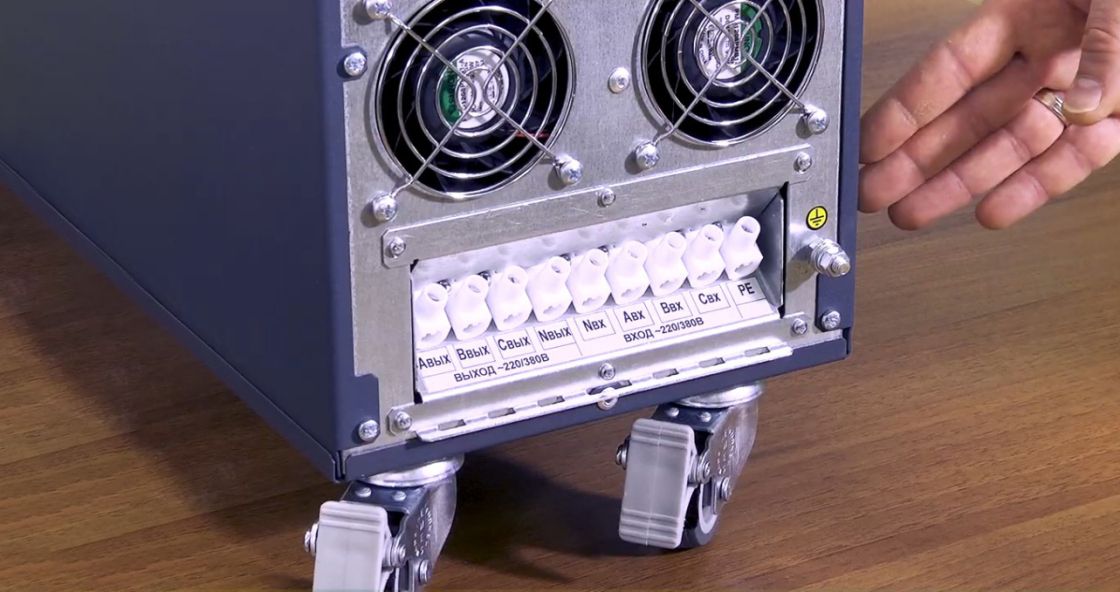

Маркировка разъемов клеммной колодки трехфазного стабилизатора примерно одинакова у всех моделей и обычно обозначается буквами:
- L1 или А – клемма для фазы №1 (два разъема на выход и выход);
- L2 или В – клемма для фазы №2 (два разъема на выход и выход);
- L3 или С – клемма для фазы №3 (два разъема на выход и выход);
- N – клемма провода нейтрали (два разъема на выход и выход);
- PE – клемма для провода защитного заземления (один разъем).
Маркировка клеммных колодок у однофазных стабилизаторов отличается только тем, что у них одна клемма для подключения фазного провода.

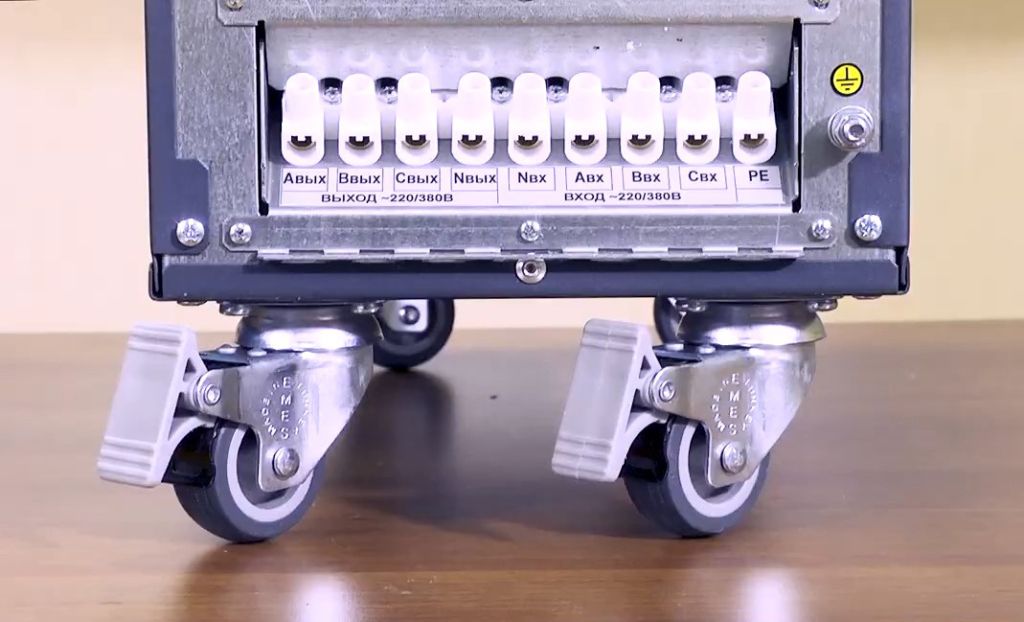

Клеммная колодка трехфазного стабилизатора
Проверьте надежность соединения всех кабелей.
Включите электропитание, переведя выключатель стабилизатора в положение «ВКЛ». Если на дисплее не будет отображаться ошибки, включите нагрузку. Возможно несколько вариантов включения устройства. Подробнее об этом можно узнать в статье – Включение стабилизатора напряжения.
После запуска, как правило, дополнительных настроек не требуется. Но иногда необходимо изменить выходное напряжение под требование нагрузки. Эту процедуру можно выполнить на дисплее по инструкции производителя.
Комментарий эксперта
Верную последовательность фаз при подключении можно определить с помощью мультиметра с определением фазы или фазоуказателя. Если таковых технических средств нет, то можно постепенно менять местами провода и проверять соединения после включения стабилизатора. При неправильном соединении он будет выдавать ошибку.
Входной и выходной разъем для нейтрального провода у некоторых моделей может быть объединен.
Стабилизатору необходим заземляющий проводник. Если его не подключить, то это может вызвать некорректную работу самого устройства и подключенной нагрузки, а также угрозу для жизни и здоровья пользователей.
Андрей Новиков,
Ведущий инженер ГК «Штиль»
