Виды стабилизаторов напряжения по способу инсталляции
На электротехническом рынке можно найти несколько видов стабилизаторов по способу установки, которые применяются как в бытовом и коммерческом секторе, так и на производстве. Разберем их подробно.
Настенные

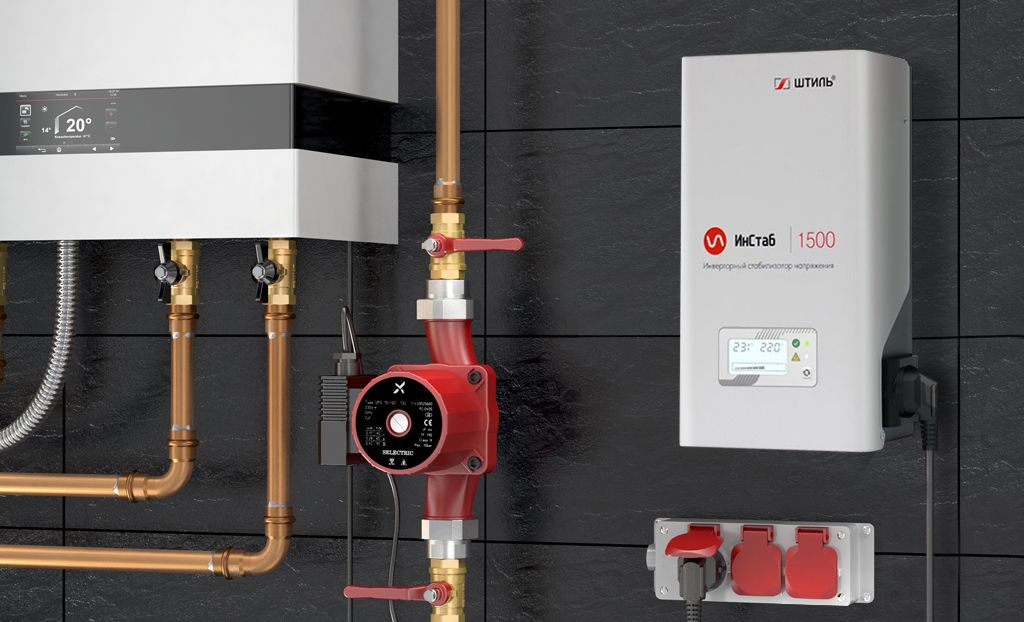

Стабилизаторы настенного исполнения наиболее распространены в бытовом секторе. Они устанавливаются на ровной вертикальной поверхности. Такие модели часто крепятся на стенах коридоров, технических помещений или даже жилых комнат. Размещение возможно и на внутренних или внешних стенках шкафов и шкафных конструкций.
Приборы имеют небольшой вес и габариты. Для их установки не нужны полки, столы, стеллажи или другие предметы. Им необходим только один конструктивный элемент – стенка, которая выдержит их вес.
Настенный способ размещения экономит пространство локации.
Напольные/настольные
Стабилизаторы напольного исполнения также размещаются на столах или стеллажах. Их корпус оснащен такими элементами, как резиновые ножки, опорные кронштейны или колесики, которые позволяют удобно расположить прибор на любой ровной горизонтальной и устойчивой поверхности.
Преимущества:
- Отсутствие монтажа. Для установки не нужно сверлить отверстия в стене, сооружать петли или другие крепежные элементы.
- Мобильность. Их легко переставлять на другое место, когда это требуется (например, после ремонта или перестановки мебели в доме или офисе), или брать с собой для временной организации защиты электроприборов, например, на мероприятии.
- Разнообразие корпусов. У напольных моделей разнообразные корпуса. Например, они могут быть в виде сетевого фильтра или блока питания персонального компьютера. Это позволяет легко подобрать прибор под интерьер локации или при необходимости скрыть модель, например, спрятав её под стол.
Напольные модели наиболее распространены. Их можно встретить практически везде – от частных домов до медицинских учреждений.
Стоечные (рэковые)
Стоечные или рэковые стабилизаторы – это специализированные устройства, которые в основном применяются в коммерческом секторе для защиты телекоммуникационного и серверного оборудования.

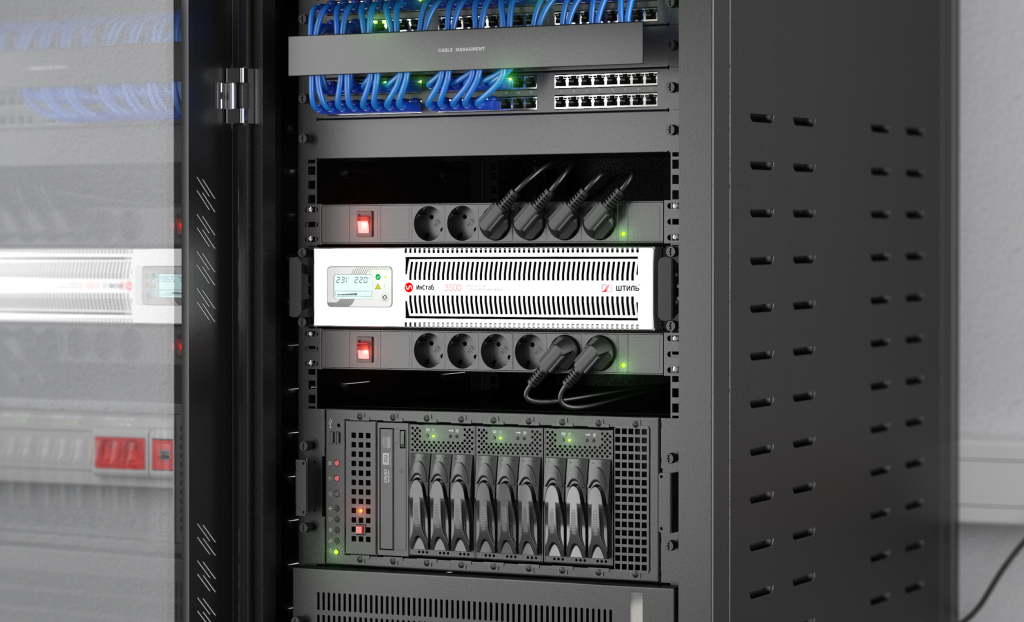

Корпус рэковых моделей рассчитан на инсталляцию в стойку или телекоммуникационный шкаф стандартной ширины 19 дюймов. Для этого они имеют соответствующие крепления. Такие устройства можно также размещать на столе или стеллаже.
Монтаж в стойку удобен тем, что прибор компактно размещается вместе с нагрузкой, образуя единую систему электропитания, что позволяет инсталлировать группу массивного оборудования в одном месте с удобным соединением кабелей.
Универсальные
Универсальные стабилизаторы имеют несколько способов установки. Такие модели сочетают в себе два исполнения:
- напольное и стоечное;
- напольное и настенное.
Возможность установки прибора несколькими вариантами позволяет более эффективно инсталлировать систему электропитания в доме, квартире или офисе.
Преимущество моделей с универсальным исполнением в гибкости монтажа и экономии места. Для них проще найти подходящую локацию.
Где установить стабилизатор напряжения в частном доме?
В частном доме место установки выбирают по тому, какую нагрузку нужно защитить: один прибор, группу оборудования или всю электросеть дома. Для локальной защиты стабилизатор размещают рядом с нагрузкой – например, около газового котла, насосного оборудования, холодильника, автоматики или другой ответственной техники.
Для централизованной защиты всего дома стабилизатор обычно устанавливают рядом с вводным электрощитом. В этом случае устройство подключают после счётчика и вводного защитного аппарата, чтобы стабилизированное напряжение подавалось на подключённые после него линии.
Не рекомендуется устанавливать стабилизатор в местах с повышенной влажностью, пылью, риском образования конденсата, сильными вибрациями или плохой вентиляцией. Важно оставить свободное пространство вокруг корпуса для отвода тепла и обеспечить доступ к органам управления, индикации и обслуживанию.
| Где установить | Когда подходит |
| Рядом с газовым котлом или насосами |
Если нужно защитить отдельную ответственную нагрузку |
| Рядом с вводным электрощитом |
Если стабилизатор защищает весь дом или большую часть нагрузки |
| В котельной |
Если помещение сухое, проветриваемое и соответствует температурным требованиям |
| В коридоре, кладовой, техническом помещении |
Если есть место, вентиляция и удобный доступ к устройству |
| В серверной, шкафу или стойке |
Если защищается телекоммуникационное или серверное оборудование |
| На улице, в сыром или промерзающем помещении |
Не рекомендуется без специальной защиты и соблюдения условий эксплуатации |
Установка стабилизаторов в зависимости от нагрузки
В частном доме место установки стабилизатора зависит от того, какую нагрузку нужно защитить. Если устройство ставится для отдельного прибора или группы оборудования, его размещают ближе к этой нагрузке. Если стабилизатор нужен для всей электросети дома, его обычно устанавливают рядом с вводным электрощитом.
В зависимости от объема подключаемого оборудования выделяются два способа инсталляции:
- для целенаправленной защиты одного электроприбора или группы оборудования;
- для централизованной защиты всей электротехники, например, в частном доме, квартире, офисе или на производстве.
Разберем варианты подробнее.
Для целенаправленной защиты электроприборов
Способ предполагает подключение к прибору только одного потребителя (например, энергонезависимого газового котла) или группы ответственного оборудования (например, газового котла, циркуляционных насосов и холодильника).
Если требуется подключить оборудование с потребляемой мощность до 2,5 кВт, то применяется модель с соответствующей выходной мощностью, у которой предусмотрено розеточное подключение. В данном случае прибор размещается рядом с нагрузкой. Электрооборудование подключается в розетки на его корпусе. Для защищаемой электротехники отлично подходят модели напольного/настольного или настенного исполнения.
Если потребляемая мощность электроприборов выше 2,5 кВт, то потребуются более мощные модели, у которых предусмотрено не розеточное, а клеммное соединение. Стабилизатор может устанавливаться рядом с электрощитом и подключаться сразу после автоматического выключателя группы потребителей или одного мощного электроприбора. Для такой установки подходят настенные модели стабилизаторов.

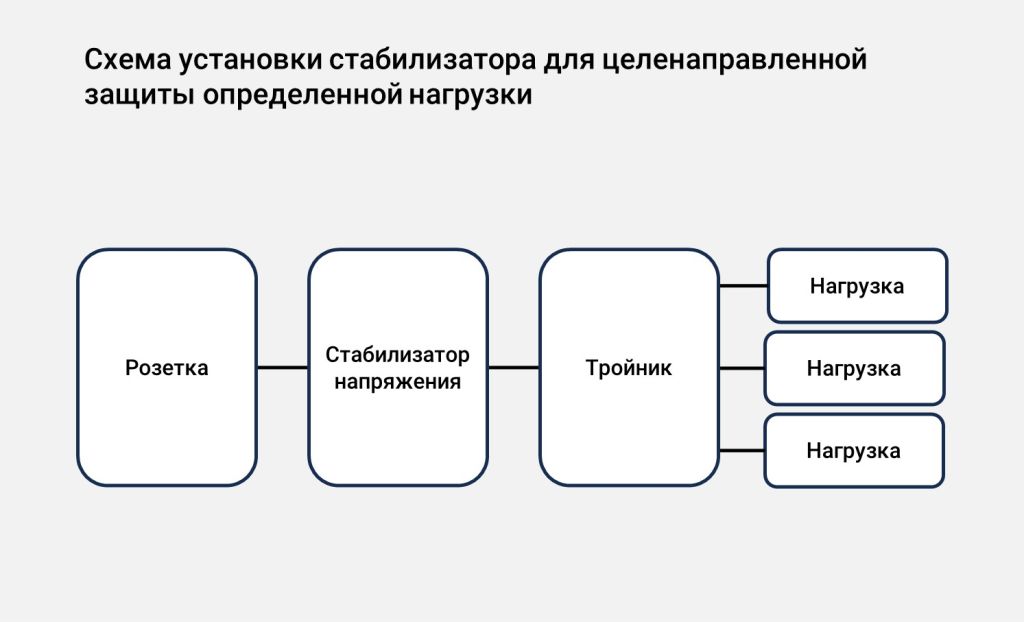

Рассмотрим схему размещения для целенаправленной защиты группы электротехники с потребляемой мощностью менее 2,5 кВА.
О том, как подключить стабилизатор для защиты энергозависимого котла, можно узнать в статье «Как правильно подключить стабилизатор напряжения к котлу?».
Для централизованной защиты всей электротехники
Для защиты от перепадов напряжения всего объема оборудования в доме или офисе, как правило, применяются стабилизаторы с выходной мощностью от 4-5 кВт. Модели подключаются к электросети сразу после вводного автоматического выключателя и счетчика. Поэтому их преимущественно размещают рядом с электрощитом. Для частного дома это наиболее распространённый вариант, если перепады напряжения влияют не на один прибор, а на всю сеть объекта: освещение, розеточные группы, отопление, насосы, автоматику и бытовую технику.
Для подключения к электросети и нагрузке у данных стабилизаторов предусмотрены клеммные разъемы, в которые закрепляются провода определенного сечения. От стабилизатора провода ведут к автоматам нагрузки и шине нейтрали.
⇒ Сечение провода и другие параметры подключения стабилизатора к входной сети и к нагрузке указываются в инструкции по эксплуатации. Перед его установкой необходимо внимательно изучить эту информацию и заранее закупить необходимый кабель.

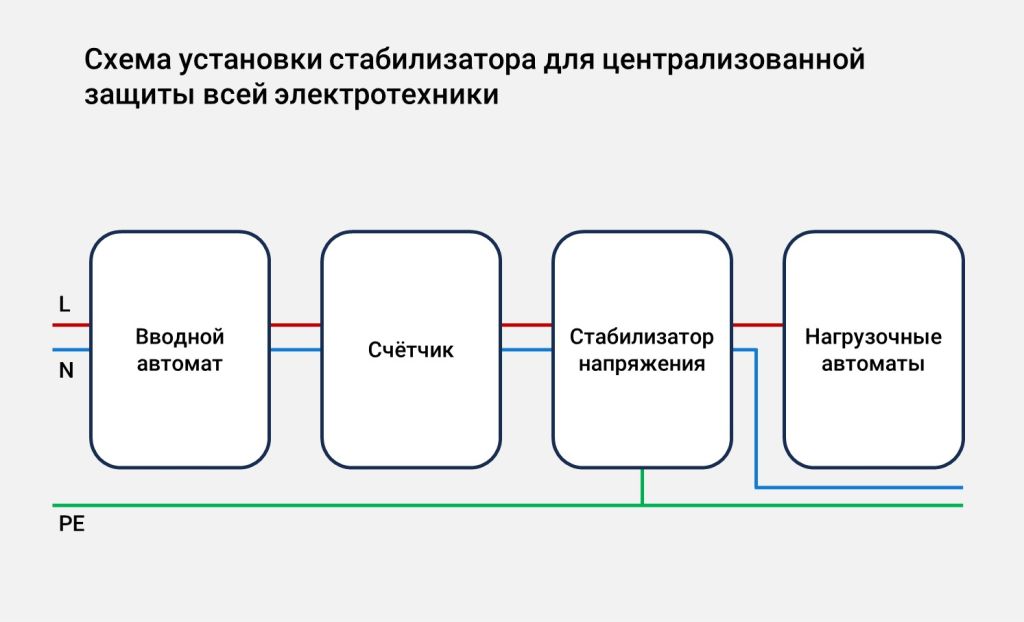

Рассмотрим схему установки для централизованной защиты всей электротехники.
Для централизованной защиты электрооборудования в быту чаще всего применяются модели с настенным исполнением, так как их удобнее установить рядом с электрощитом. В коммерческом секторе для такой цели в основном используются напольные/настольные и стоечные приборы.
О том, как подключить стабилизатор напряжения для защиты электрооборудования в квартире можно узнать в статье – «Подключение стабилизатора напряжения для квартиры в многоэтажном доме».
Особенности установки разных типов стабилизаторов
На электротехническом рынке представлено несколько типов устройств: релейные, электромеханические, тиристорные/симисторные и инверторные.
Каждая модель обладает техническими характеристиками и внутренними элементами, которые влияют на:
- уровень шума (от работы стабилизатора);
- диапазон рабочей температуры (температура помещения, при которой прибор может работать);
- степень защиты от пыли и влаги (вид защиты стандарта IP – Ingress Protection Code (в переводе с англ. – коды защиты от проникновения)).
Разберем данные параметры подробно и опишем, как они влияют на установку стабилизатора.
| Тип стабилизатора | Уровень шума | Диапазон рабочей температуры | Степень защиты от пыли и влаги |
| Релейный | В составе есть блок силовых реле, которые при коррекции напряжения издают характерные щелчки. Такие модели лучше размещать подальше от спальни, гостиной, кабинета и других помещений, где нежелательны посторонние звуки. | Многие релейные стабилизаторы могут работать в широком диапазоне температур, в среднем от −20 °C до +40 °C. Перед установкой нужно проверить допустимый диапазон конкретной модели в инструкции. | Часто имеют степень защиты IP20. Это означает, что корпус защищён от попадания внутрь крупных твёрдых предметов, но не защищён от воды. Такие стабилизаторы устанавливают только в закрытых сухих помещениях без конденсата. |
|
Электро- механический |
В конструкции есть подвижный токосъёмный контакт и сервопривод. При работе возможны жужжание, звук механического перемещения или гул. Такие модели не всегда подходят для жилых помещений. | Обычно имеют более узкий диапазон рабочей температуры, например от +5 °C до +40 °C. Их не рекомендуется устанавливать в неотапливаемых помещениях, гаражах, сырых технических зонах и местах, где возможен конденсат. | Как правило, рассчитаны на установку в закрытых сухих помещениях. Перед монтажом нужно проверить степень защиты конкретной модели и требования производителя к влажности, пыли и вентиляции. |
| Тиристорный/симисторный | Работают тише релейных и электромеханических моделей, так как не используют силовые реле или сервопривод. У мощных моделей может быть слышен шум системы охлаждения, если она предусмотрена конструкцией. | Диапазон рабочей температуры зависит от модели и указывается в инструкции. Обычно такие стабилизаторы устанавливают в закрытых сухих помещениях с нормальной вентиляцией, без конденсата, сильной пыли и перегрева. | Чаще всего применяются корпуса для установки в закрытых помещениях. Если указана степень защиты IP20, устройство нельзя размещать там, где возможны вода, конденсат или высокая влажность. |
| Инверторный | Не щёлкают при стабилизации, потому что в них нет релейного переключения. Маломощные модели с естественным охлаждением работают практически бесшумно. У моделей с вентиляторным охлаждением может быть слышен шум вентиляторов. | Место установки зависит от мощности и системы охлаждения. Маломощные модели с естественным охлаждением можно размещать ближе к жилой зоне, если соблюдены требования по температуре и вентиляции. Более мощные модели с вентиляторами лучше устанавливать в технических помещениях. | Для моделей со степенью защиты IP20 установка возможна только в закрытых сухих помещениях. Корпус защищён от попадания крупных твёрдых предметов, но не защищён от воды, поэтому нужно исключить влагу, конденсат и попадание пыли внутрь устройства. |
Рекомендации по установке стабилизатора
При установке прибора важно придерживаться следующих рекомендаций:
- убедиться в том, что микроклимат помещения, в котором будет установлен стабилизатор, соответствует эксплуатационным требованиям производителя.
- не устанавливать стабилизатор на улице, в помещениях с риском образования конденсата, рядом с источниками тепла, водой, горючими материалами или в местах, где корпус может быть случайно повреждён;
- учесть уровень шума прибора, если этот параметр важен для места установки: мощные модели с вентиляторным охлаждением лучше размещать в технических помещениях, а не в спальнях, гостиных или рядом с рабочей зоной;
- обеспечить свободную вентиляцию: не закрывать вентиляционные отверстия и оставлять вокруг корпуса зазоры, указанные в инструкции производителя;
- обеспечить свободный доступ к дисплею, кнопкам, автоматам, клеммам и вентиляционным отверстиям для контроля работы и обслуживания;
- при установке на весь объект – дом, квартиру или офис – размещать стабилизатор после счётчика и вводного защитного аппарата, обычно рядом с электрощитом;
- для подключения через клеммные разъёмы заранее подобрать кабель с соответствующим сечением;
- надёжно закрепить прибор или устойчиво разместить его на поверхности, чтобы исключить падение, перегрев или механическое повреждение;
- устанавливать стабилизатор только в штатном положении: настенные модели – на вертикальную поверхность, напольные – на устойчивую горизонтальную поверхность, стоечные – в подходящую стойку или шкаф.
Где лучше разместить стабилизатор: комментарий эксперта
При выборе места установки стабилизатора важно учитывать не только удобство размещения, но и условия эксплуатации. Устройство должно работать в сухом помещении с нормальной вентиляцией, без конденсата, пыли, вибраций и перегрева. Нельзя закрывать вентиляционные отверстия или устанавливать корпус вплотную к стенам и мебели, если это не предусмотрено инструкцией.
Если стабилизатор защищает отдельную нагрузку, его обычно размещают рядом с этим оборудованием. Если устройство устанавливается на весь дом, его лучше располагать рядом с вводным электрощитом: так проще выполнить подключение, обслуживание и контроль работы.
Для мощных моделей особенно важно заранее продумать место установки, уровень шума и доступ для обслуживания. Подключение стабилизатора через клеммные разъёмы должен выполнять квалифицированный электрик.
Игорь Кривенцов,
Технический эксперт ГК «Штиль»
Виды инверторных стабилизаторов бренда «Штиль» по способу установки
Российский производитель систем электропитания «Штиль» выпускает однофазные и трехфазные инверторные стабилизаторы серии «ИнСтаб» с настенным и универсальным (напольным/стоечным) исполнением.
⇒ Преимущество моделей заключается в том, что они работают на основе бестрансформаторной технологии двойного преобразования, за счет которой достигаются высокие технические характеристики:
- мгновенная реакция на скачки и просадки в электросети (за 0 мс);
- работа в расширенном диапазоне входного напряжения – от 90 до 310 В;
- электропитание нагрузки напряжением с высокой точностью и чистой синусоидальной формой;
- поддержка питания нагрузки при кратковременных провалах или пропаданиях напряжения до 200 мс.
Разберем модельный ряд инверторных стабилизаторов «Штиль» по способам установки.
| Модели | Фазность | Способ установки | Уровень шума | Температура и влажность помещения | Степень защиты |
| IS350-IS20000 (0,35-20 кВА) | однофазные | настенный |
|
Диапазон рабочей температуры составляет от +5°С до +40°С. Работают при влажности помещения не более 80% (без конденсата). | IP20 – подходят для установки в закрытых помещениях, в которых исключено попадание влаги и пыли внутрь устройства. |
| IS1000RT-IS20000RT (1-20 кВА) | однофазные | универсальный (напольный/стоечный) |
|
||
| IS3106RT-IS3120RT (6-20 кВА) | конфигурация 3 в 1 (трехфазный вход и однофазный выход) | универсальный (напольный/стоечный) | |||
| IS3306RT-IS3320RT (6-20 кВА) | трехфазные | универсальный (напольный/стоечный) |
Как подобрать стабилизатор по месту установки?
В линейке «Штиль» есть настенные, напольные/стоечные и универсальные инверторные стабилизаторы для разных условий установки: рядом с нагрузкой, около электрощита, в техническом помещении, стойке или шкафу.
При выборе модели важно учитывать не только мощность и фазность сети, но и место размещения: температуру, влажность, вентиляцию, уровень шума, способ подключения и доступ для обслуживания. Если сложно определить подходящее исполнение, можно обратиться к специалистам «Штиль» в онлайн-чат или с помощью формы подбора: они помогут подобрать стабилизатор под конкретную нагрузку и условия установки.
Ниже представлены инверторные стабилизаторы «Штиль» разных исполнений, которые можно рассматривать для локальной или централизованной установки.
