Как работает стабилизатор?
Стабилизаторы бывают:
- трансформаторными (вольтодобавочными), к ним относятся релейные, электромеханические, тиристорные и симисторные модели;
- бестрансформаторными (инверторные модели).
Функционально первый тип состоит из регулирующего автотрансформатора и коммутационного блока, которым могут быть силовые реле, сервопривод с графитовым роликом, тиристоры или симисторы. При включении устройства плата управления выполняет измерения входного напряжения и по их результатам контроллер задействует коммутационный блок, который в зависимости от значения напряжения на входе, добавляет вольты или, наоборот, их убирает.
Второй тип не корректирует сигнал, а непрерывно выполняет двойное преобразование энергии. В этом участвует выпрямитель и инвертор. При запуске прибора проходящие из электросети переменное напряжение сначала выпрямляется, теряя свою амплитуду, а затем снова становится переменным, но уже с назначенными параметрами, приближенными к номиналу, и идеальной синусоидальной формой.
Конструктивно каждый прибор выполнен в металлическом или пластиковом корпусе, на лицевой панели которого, в зависимости от выходной мощности, расположена кнопка включения или автоматический выключатель.
Как включать стабилизатор?
В зависимости от внутренних характеристик он может иметь три варианта запуска:
- прямой пуск (через коммутационные элементы);
- пуск в режиме байпаса (в обход своей электронной схемы);
- аварийный (нештатный) запуск (например, при пусковых токах оборудования, которые превышают выходную его мощность).
Разберем их подробнее.

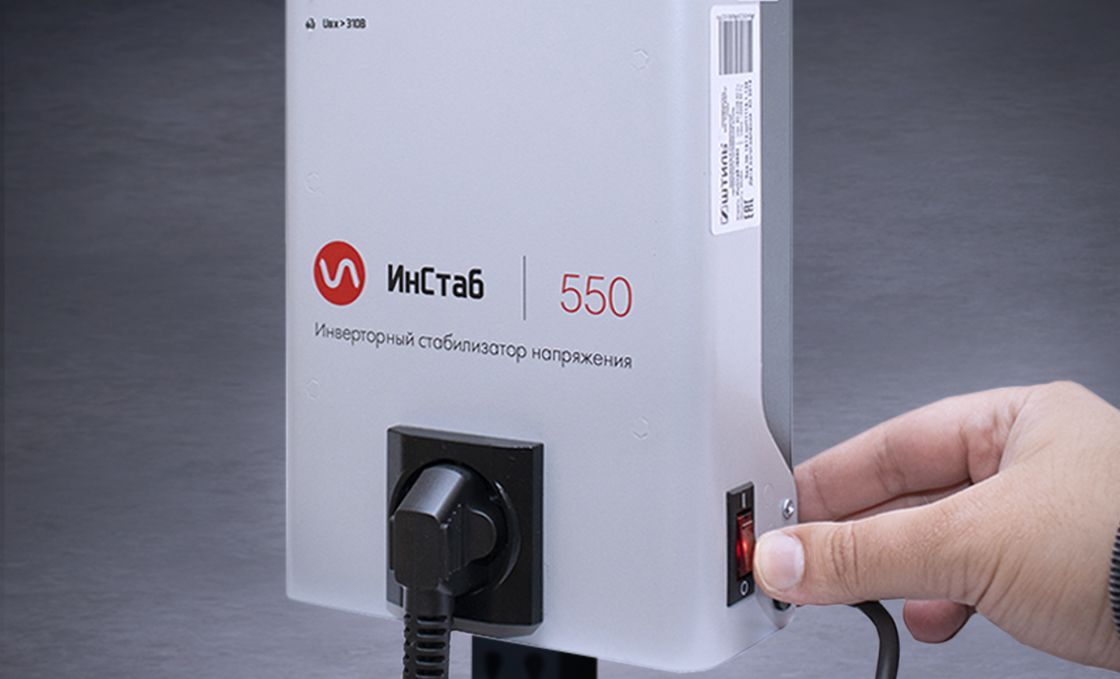

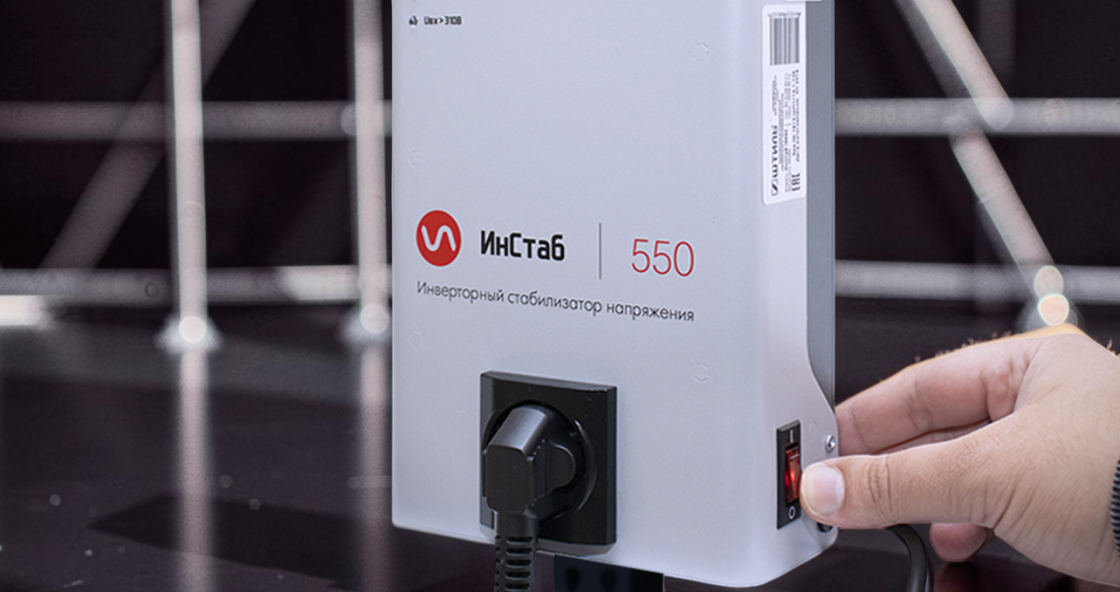

Прямое включение
Прямой запуск – это старт работы стабилизатора для выполнения своей функции – коррекции выходного напряжения в рабочем диапазоне до заданного уровня. Прибор запуститься, если будет соблюдено два условия:
- у выходного напряжения будут параметры (вольтаж и частота), которые соответствуют его характеристикам;
- будет подключена нагрузка с потребляемой мощностью, не превышающей его выходную мощность (с учетом пусковых токов электромоторов, если они есть).

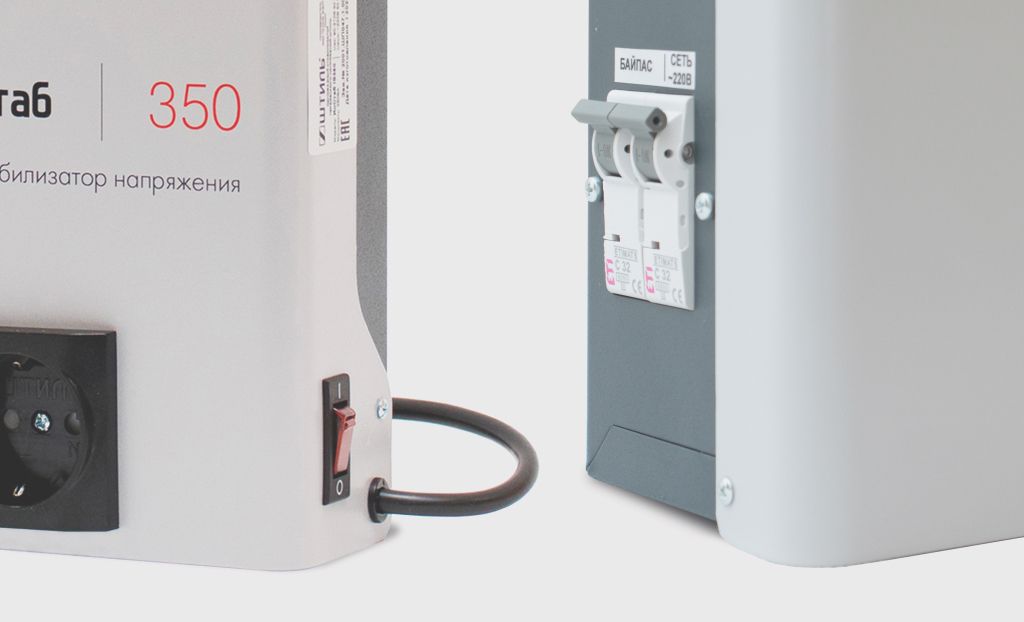

После подключения к электросети через вилку с розеткой (в моделях до 2 кВА) или клеммы с проводами (в моделях более 2 кВА) устройство запускается путем нажатия на кнопки или поднятия тумблера автоматического выключателя.
Если стабилизатор подключен напрямую к автоматическому выключателю в электрощите, то перед запуском его необходимо включить.
Прибор необходимо запускать при выключенных электроприборах, чтобы кнопка или рубильник на её корпусе был в положении «off»/«откл», чтобы избежать искрения розетки и поражения током.
У некоторых моделей присутствует задержка по времени при старте, которая может доходить до 1 минуты. Это необходимо, чтобы запустить электронные компоненты и коммутационные элементы (у трансформаторных приборов) в работу и начать стабилизацию. В период запуска на нагрузку электроэнергия не подается. Поэтому пользователь может не переживать за подключенные электроприборы.
Включение в обход (байпас)
Предполагает пуск прибора в обход электронных компонентов для питания потребителей напрямую от электросети. Такая необходимость возникает:
- когда нужно выполнить его плановое техническое обслуживание;
- при подключении мощного оборудования, на которое он не рассчитан, чтобы не отсоединять прикрученные провода;
- при его поломке, если требуется не обесточивать линию.
Режим байпаса обычно имеют модели с выходной мощностью более 4 кВт с клеммным соединением.
Старт работы устройства в режиме байпаса может выполняться:
- механически – через тумблер или кнопку, располагающуюся на его корпусе;

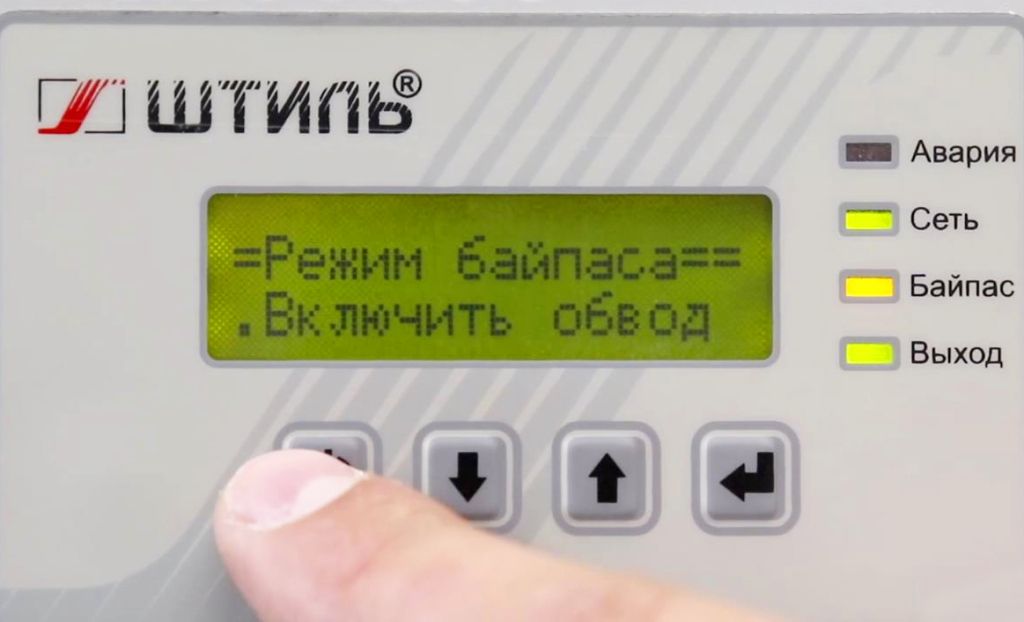

- через электронику, выполнив настройки на дисплее.
У некоторых моделей можно настроить автоматическое включение байпаса, когда входное напряжение находится в норме и его коррекция не нужна. Такой порядок работы имеет название ECO-режим, и он создан для экономии расхода электроэнергии.

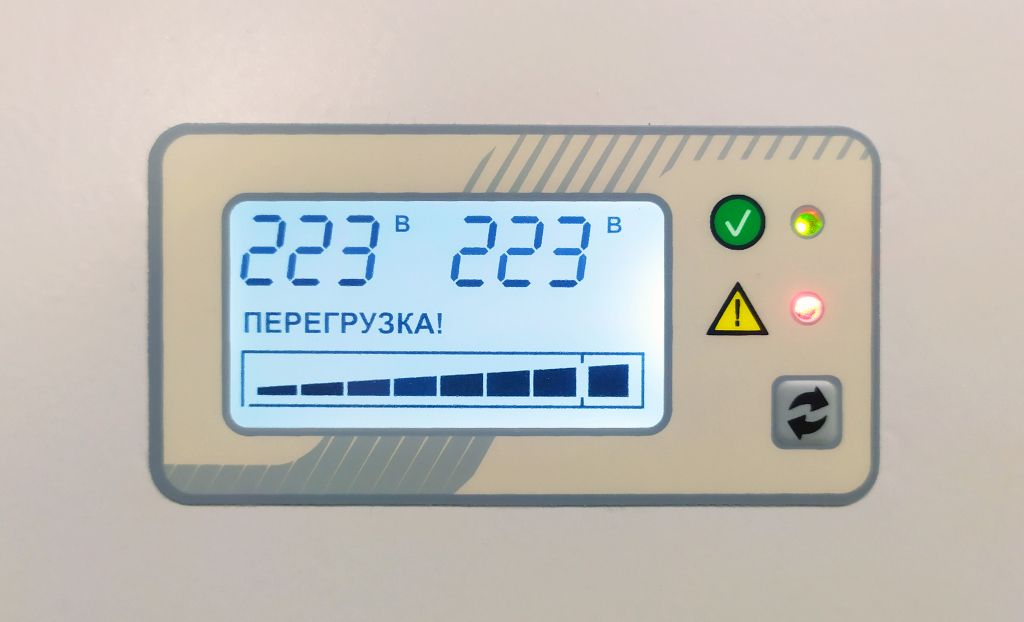

Аварийное включение
Аварийный запуск устройства возможен, если у стабилизатора присутствует автоматический электронный байпас – функция, обеспечивающая электропитание нагрузки напрямую от сети во время аварий, например, при перегрузке, если потребляемая мощность подключенной техники оказалось не по силам устройству.
Единственным условием активации такого режима является наличие напряжения в безопасном для электроприборов диапазоне.
Аварийный запуск не является штатным. Прибор будет выдавать ошибку. Им нельзя злоупотреблять, поэтому целесообразно установить модель с большей выходной мощностью.
Особенности запуска инверторных стабилизаторов напряжения «Штиль»
Российской производитель систем электропитания «Штиль» выпускает инверторные стабилизаторы напряжения нового поколения, которые представлены:
- однофазными моделями (1 в 1) настенного исполнения с выходной мощностью от 0,35 до 20 кВА;
- однофазными моделями (1 в 1) универсального (напольного/стоечного) исполнения с выходной мощностью от 1 до 20 кВА;
- трехфазными моделями (3 в 3) универсального (напольного/стоечного) исполнения с выходной мощностью от 6 до 20 кВА;
- моделями с трехфазным входом и однофазным выходом (3 в 1) универсального (напольного/стоечного) исполнения с выходной мощностью от 6 до 20 кВА.
Приборы функционируют на основе бестрансформаторной технологии двойного преобразования энергии, за счет которой достигается:
- мгновенное быстродействие (они способны нивелировать скачки и просадки напряжения за 0 мс);
- работа в расширенном диапазоне входного напряжения, который составляет 90-310 В;
- электропитание потребителей напряжением с погрешностью не более 2% от номинала и идеальной синусоидальной формой;
- бесперебойная работа при кратковременных обрывах сети (до 200 мс).
Кроме этого, инверторные стабилизаторы «Штиль» обладают большим набором защит: от короткого замыкания, импульсных перенапряжения, высокочастотных помех, перегрузки по выходу, внутреннего перегрева и сбоев в своей работе.
Порядок включения зависит от их фазности и выходной мощности моделей. Разберем их особенности в наглядной таблице ниже.
| Модели | Фазность | Мощность, кВА | Подключение | Виды запуска | Способ запуска | Виды байпаса |
| IS350 и IS550 | 1 в 1 | 0,35 и 0,55 |
|
|
|
- |
| IS800-IS2000 | 0,8-2 |
|
|
|||
| IS2500-IS3500 | 2,5-3,5 |
|
|
|
|
|
| IS5000-IS20000 | 5-20 |
|
|
|
|
|
| IS1000RT-IS2000RT | 1-2 |
|
|
|
|
|
| IS2500RT-IS3500RT | 2,5-3,5 |
|
|
|
||
| IS5000RT-IS20000RT | 5-20 |
|
|
|
|
|
| IS3106RT-IS3120RT | 3 в 1 | 6-20 |
|
|
|
|
| IS3306RT-IS3320RT | 3 в 3 |
При включении байпаса вручную (с помощью автоматического выключателя или настроек в меню) коррекция напряжения не осуществляется. Соответственно на нагрузку из электросети поступает не защищенный сигнал.
Если активирован ECO-режим, то прибор будет работать только в допустимом диапазоне сетевого напряжения, который установлен пользователем, и при больших колебаниях сети переключится в режим стабилизации.
Oшибки при запуске стабилизатора
По данным службы технической поддержки, пользователи в основном допускают четыре ошибки при включении прибора:
- Путают входные и выходные клеммные разъемы при подключении. Чтобы устройство включилось, необходимо не допускать неправильного соединения кабелей.
- Не отключают автоматический выключатель байпаса (в моделях с ручным механическим байпасом). Если этого не сделать, то устройство не будет работать в режиме стабилизации.
- Подбирают автоматический выключатель с меньшим номиналом. Из-за этого при включении оборудования его начинает выбивать.
- Подключают прибор к электросети кабелем с меньшим сечением, чем требуется. Запуск выполняется, но при большой нагрузке несоответствующий кабель перегревается, что создает аварийную ситуацию в электросети.
