Что такое байпас ИБП и для чего он нужен?

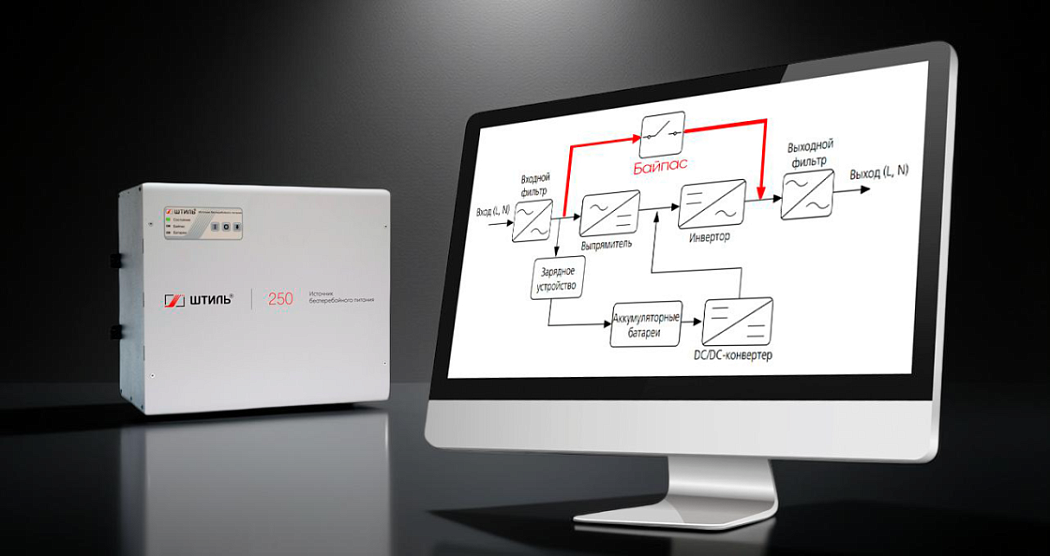

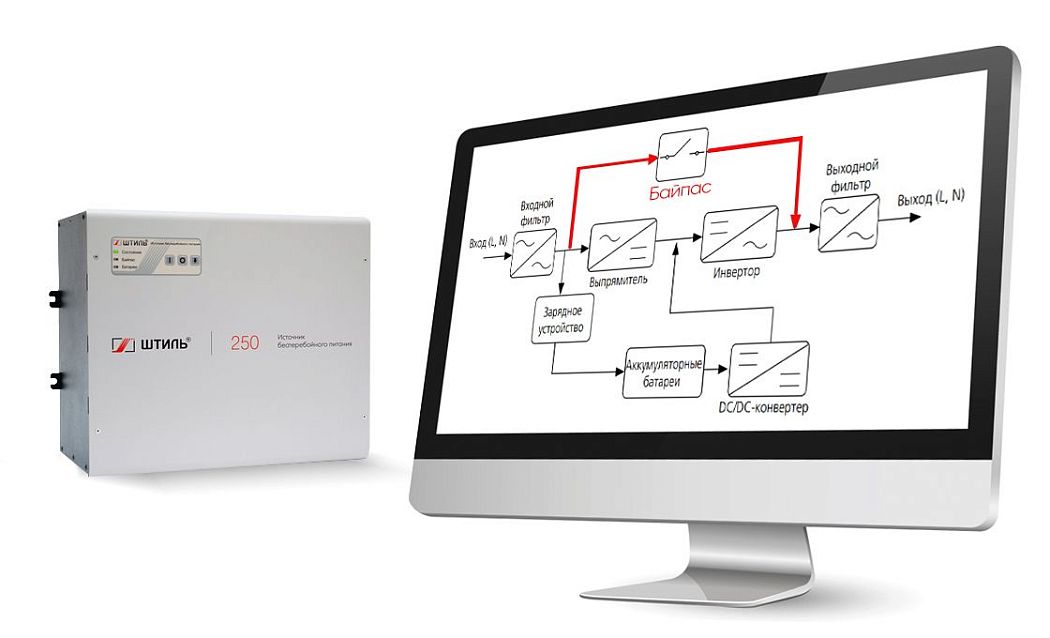

Байпас (англ. bypass – обход) является одним из режимов работы источника бесперебойного питания. Его особенность в том, что электроснабжение подключенных приборов выполняется в обход силовой части устройства, то есть напрямую от внешней электросети. Данный режим обеспечивается либо внутренним блоком ИБП, либо внешним модулем, который при подключении к «бесперебойнику» создаёт идущую мимо него цепь.
Основная функция байпаса – поддержание работоспособности нагрузки при нештатных ситуациях в работе ИБП (поломка, перегрев, перегрузка), а также при проведении его настройки, обслуживания или ремонта. Кроме того, в некоторых моделях ИБП с помощью байпаса можно экономить электроэнергию – в случае удовлетворительного качества входного напряжения нагрузка переводится на питание от внешней сети (по цепи байпаса), что снижает потери электроэнергии на компонентах силовой части. Такой режим называют «ECO» или «экономичный».
В режиме «байпас» подключенные к ИБП электроприборы могут быть не защищены как от воздействия некачественного сетевого напряжения, так и от полного отключения электроэнергии (наличие/отсутствие защиты зависит от типа байпаса и алгоритма работы конкретного «бесперебойника»).
Виды байпаса ИБП

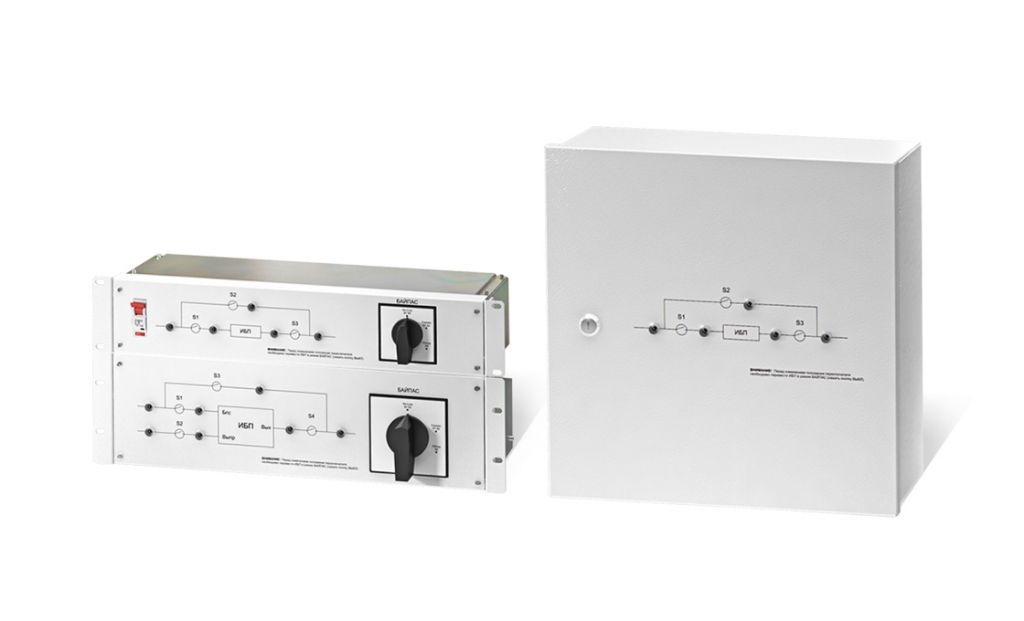

У большинства ИБП малой и средней мощности байпас является внутренним блоком. Аналогичный блок присутствует и у более мощных моделей, которые также поддерживают подключение внешних шкафов или модулей байпаса. Отметим, что внутренний блок позволяет пустить напряжение только в обход силовой части ИБП, а внешний шкаф или модуль способен полностью обесточить устройство, в том числе снять напряжение с его входных и выходных клемм (электроснабжение нагрузки при этом не будет прервано).
Кроме исполнения (внутреннее и внешнее), байпасы различаются способами коммутации и назначением:
| Вид байпаса | Описание |
| Механический | Активация обходной цепи ИБП выполняется за счет рубильника, переключателя, контактора или других механических элементов. Как правило, механический способ предполагает ручной перевод ИБП в режим байпас. |
|---|---|
| Электронный или статический | Переключение на обходную цепь ИБП осуществляется с помощью электронных ключей. Их коммутация может выполняться как автоматически устройством (в случае нештатной ситуации), так и пользователем (локально через панель управления или удаленно через соответствующие интерфейсы). Обратите внимание! Большинство моделей ИБП имеют электронный автоматический байпас, который управляется внутренним контроллером и активируется без помощи пользователя, например, при перегрузке. |
| Сервисный | Представляет собой внешний блок, имеющий в большинстве случаев механический коммутатор. Хотя встречаются и электронные модели с кнопочным или сенсорным управлением. Данный вид байпаса называется сервисным, так как позволяет безразрывно переключить питание нагрузки на сеть для выполнения сервисного обслуживания или ремонта ИБП (напряжение не будет даже на входных и выходных клеммах устройства). |
Байпас в разных типах ИБП
Рассмотрим, какую специфику работы имеет режим «байпас» в разных типах ИБП:
| Тип ИБП | Описание |
| Резервные ИБП (off-line) | Байпас не используется из-за того, что при нахождении входного напряжения в допустимых пределах устройства и так питают нагрузку напрямую от сети, не осуществляя какой-либо коррекции её параметров (переход на аккумуляторы происходит при выходе напряжения из допустимых пределов). |
|---|---|
| Линейно-интерактивные ИБП (line-interactive) | Бюджетные модели не имеют байпаса, так как работают по схожему с off-line ИБП принципу: допустимое сетевое напряжение передается на нагрузку (тут правда возможна его небольшая коррекция), недопустимое – вызывает переход на батареи. Рассчитанные на использование в корпоративном секторе более дорогие модели могут комплектоваться ручным байпасом. |
| ИБП двойного преобразования (on-line) | Электронный автоматический байпас является обязательным внутренним блоком. Это объясняется тем, что перегрузка или неисправность преобразователей силовой схемы не должна приводить к обесточиванию нагрузки. Некоторые модели обеспечены комбинированной электронно-механической схемой, состоящей из автоматического и ручного байпаса. |
