Как работает стабилизатор напряжения?
Принцип действия стабилизатора напряжения любого типа (релейного, электромеханического, тиристорного/симисторного или инверторного) сводится к тому, чтобы принимать нестабильный сигнал на входе и корректировать его до подходящего значения для подключенной электротехники, исходя из внутренних возможностей. Основная его задача – защита критически важного оборудования от вредного и опасного воздействия чрезмерно низкого или высокого вольтажа.
В зависимости от технических характеристик он способен:
- стабилизировать напряжение в установленном диапазоне входного вольтажа и подавать на нагрузку сигнал с погрешностью, которая может быть от 2 до 15%;
- срабатывать на скачки и просадки вольтажа за определенное время или мгновенно.
Самыми «вооруженными» в плане обеспечения качественного и стабильного электропитания считаются бестрансформаторные инверторные модели с технологией двойного преобразования, которые выполняют:
- моментальную коррекцию выходного сигнала даже при резких скачках в диапазоне 90-310 В;
- непрерывную подачу на электроприборы вольтажа высокой точности с чистым синусом, даже при кратковременных «морганиях» электричества (до 200 мс).
Обзор популярных инверторных стабилизаторов напряжения бренда «Штиль»
При соответствии характеристик напряжения на входе с техническими возможностями стабилизатор должен работать в режиме 24/7 не останавливаясь ни на минуту. Но, если характеристики электросети и подключаемой нагрузки будут не соответствовать возможностям прибора, то он будет отключаться и процесс стабилизации прервётся. После устранения возникшей проблемы стабилизатор может автоматически запуститься, если он обладает такой функцией.
Основные причины отключения стабилизатора напряжения
Его отключение случается при выходе сетевого вольтажа за допустимый диапазон, высоких пусковых токах подключенной нагрузки, перегреве, коротком замыкании и других проблемах на линии. Рассмотрим подробнее все эти факторы.
Значительные перепады напряжения
Стабилизатор будет отключаться, если сетевое напряжение станет выше или ниже его рабочего диапазона. Например, если на «релейник» с диапазоном 187-265 В поступит вольтаж 160 В или, наоборот, 280 В, то он отключится, обесточив подключенную технику. После возвращения вольтажа в допустимый диапазон возобновит питание без вмешательства пользователя. О такой возможности обычно указывается в его паспорте.
Медленная скорость срабатывания
Характерна только для трансформаторных типов. При резких и значительных перепадах и просадках сети стабилизатор может не успевать корректировать вольтаж до нужной величины, так как этот процесс выполняется ступенчато (дискретно). За время активизации нужного сегмента коммутационного блока (с помощью силовых реле или сервопривода) он может «уйти в задержку» с кратковременным отключением нагрузки (на несколько миллисекунд или даже секунд). В этом плане выигрывают модели с высоким быстродействием или мгновенным срабатыванием, которые не допускают разрыва в питании при коррекции напряжения.

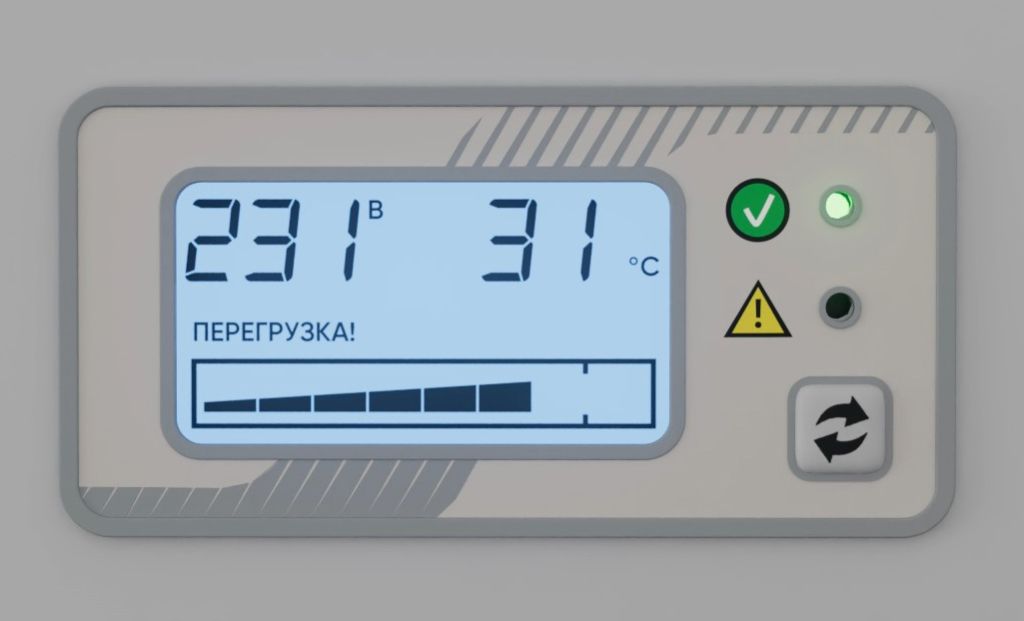

Большая потребляемая мощность нагрузки
Если у подключенного оборудования потребляемая мощность будет превышать выходную мощность стабилизатора, то он будет уходить в перегрузку, отключая технику или переводя её питание напрямую на сеть в случае нормального входного напряжения (по цепи байпаса, если он предусмотрен конструкцией).
Проблема может возникать периодически при работе электротехники, в составе которой присутствуют электромоторы. Во время его запуска возникает пусковой ток, который на секунды в несколько раз увеличивает потребляемую мощность. Например, модель на 400 Вт при питании холодильника на 150 Вт будет уходить в перегрузку во время запуска компрессора, так как его потребление может увеличиваться до 1050 Вт.
Поэтому при подборе стабилизатора для такой техники обязательно учитывается её пусковой ток. Иначе во время запуска мощного оборудования устройство будет периодически отключаться или переходить на байпас (у некоторых изделий переход между режимов может быть не мгновенным, что также вызовет обрыв питания).
⇒
У стабилизаторов есть перегрузочная способность – возможность несколько секунд выше предела своей выходной мощности. У каждой модели эта величина будет отличаться, но в основном она не превышает 150% от номинала. Все же не нужно допускать, чтобы изделие систематически работало в таком режиме, так как он нештатный (аварийный).
Пусковой ток станка при включении кратковременно увеличивает потребление с 210 Вт до 1 кВт.
Взаимосвязь пониженного напряжения и выходной мощности
Иногда он отключается и при снижении напряжения в рамках его рабочего диапазона. Это связано с дирейтингом – снижением выходной мощности (в среднем на 30%) при значительном снижении сетевого напряжения. Информация о об этом обычно указывается в паспорте устройства. Поэтому при подборе аппарата нужен мощностной запас – чтобы выходная мощность устройства превышала на 20-30% потребление нагрузки с учетом возможных пусковых токов.
Короткое замыкание
У большинства моделей есть защита от короткого замыкания, когда в сети значительно возрастает сила тока. Например, КЗ может происходить из-за неисправного электрооборудования на линии. В этом случае устройство отключается и обесточивает электротехнику. Когда ток нормализовывается, прибор возобновляет свою работу.
Отключение стабилизатора при выходе напряжения за допустимый диапазон 90-310 В и короткого замыкания и последующее автоматическое восстановление его работы.

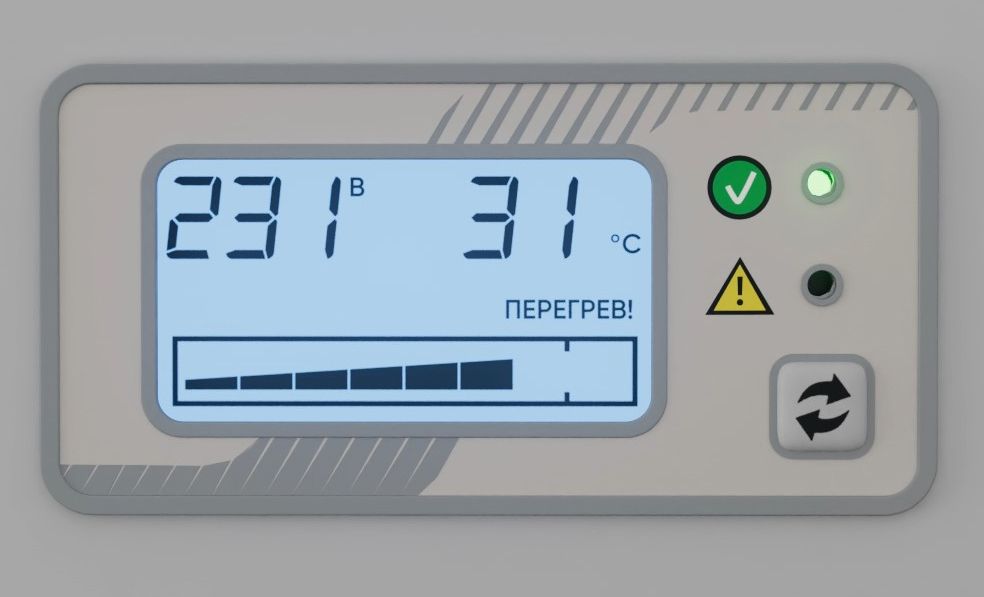

Внутренний перегрев
Во время работы стабилизатора трансформаторного и инверторного типа выделается тепло. Однако перегреваться он не должен. Чтобы этого не допустить внутри его корпуса предусмотрена специальная система охлаждения, которая может включать радиаторы, вентиляционные решетки и вентиляторные. В случае неисправности этой системы или не соблюдения требуемого микроклимата (изделия работают в помещении с температурой не более 40 °С), он будет отключаться, обесточивая нагрузку или переводя её на сеть через байпас.
⇒
Во время работы по цепи байпаса он не выполняет коррекцию напряжения, то есть питание электрооборудования идет напрямую от сети в определенном диапазоне, например, 187-245 В. В случае выхода сигнала за его границы, он отключается, обесточив нагрузку, и возобновляет работу при нормализации состояния.
Что делать, если стабилизатор отключается?
Действия после отключении стабилизатора будут зависеть от причины срабатывания. Рассмотрим самые распространенные.
|
Причина отключения
|
Что делать?
|
|
Значительный перепад напряжения
|
Установить модель с более широким диапазоном входного напряжения.
|
|
Резкие скачки
|
Если устройство не успевает срабатывать и, тем самым, не обеспечивает непрерывное питание электротехники, то лучше установить инверторный прибор с мгновенным срабатыванием.
|
|
Нехватка мощности
|
Если у стабилизатора нагрузка превышает его возможности, необходима более мощная модель или уменьшение количества приборов, которые будут к нему подключаться.
|
|
Постоянный перегрев
|
Проверить место его установки. В помещении должна быть необходимая температура, как указано в инструкции по эксплуатации. Вентиляционные отверстия не должны быть закрытыми. Если устройство все равно перегревается, то необходимо обратиться в сервисный центр.
|
|
Короткое замыкание
|
Выяснить причину КЗ и устранить её. Если это происходит из-за самого устройства, то потребуется ремонт.
|
Комментарий эксперта
Недобросовестные производители снижают цену стабилизаторов путем исключения защитного функционала. Из-за чего они могут не сработать в нужный момент и периодически отключаться. В итоге это приводит к выходу из строя не только самого устройства, но и подключённого электрооборудования.
Поэтому при подборе лучше отдавать предпочтение проверенным производителям, моделям с максимальной степенью защиты и подходящими характеристиками. У них более высокая цена, но более надёжная и стабильная работа без отключений.
Самостоятельное отключение стабилизатора чаще всего сигнализирует о том, что его рабочие параметры не соответствуют условиям эксплуатации: слишком узкий входной диапазон, недостаточная мощность под подключенную нагрузку или перегрев из‑за ограниченной вентиляции. Работоспособность техники напрямую зависит от правильного подбора стабилизатора с адекватным запасом мощности и диапазоном регулирования, а также от соблюдения условий монтажа. Правильное согласование устройства с реальными параметрами сети и нагрузкой минимизирует риск ложных отключений и продлевает ресурс как стабилизатора, так и подключенной электроники.
О том, как правильно выбрать стабилизатор, можно узнать в нашей статье.
Игорь Кривенцов,
Технический эксперт ГК «Штиль»
Почему стабилизатор напряжения сам отключается?
Отключение – это защитная реакция: стабилизатор отключается при перегрузке, перегреве, коротком замыкании или при критическом отступлении входного напряжения за пределы рабочего диапазона. Это встроенная мера, предотвращающая повреждение устройства и подключенной техники.
Если у стабилизатора присутствует атомический байпас, то в некоторых аварийных ситуациях и при нормальном сетевом напряжении устройство не обесточивает нагрузку, а переводит её питание на сеть в обход своей электронной схемы.
Что значит отключение по перегрузке?
Когда нагрузка превышает номинальную мощность стабилизатора, его цепи защиты размыкаются, чтобы избежать перегрева электронных компонентов. Такая ситуация возникает при подключении приборов с высокой потребляемо мощностью.
Может ли стабилизатор отключаться из-за колебаний напряжения в сети?
Да. Если напряжение выйдет за пределы диапазона, в котором стабилизатор способен корректировать вольтаж (слишком низкое или слишком высокое). В этом случае сработает встроенная защита от сетевых аварий.
Означает ли отключение, что стабилизатор неисправен?
Не всегда. Защитное самостоятельное отключение – нормальная реакция при перегрузке, перегреве или выходе напряжения за допустимые пределы. Если отключения происходят регулярно в нормальных условиях, это признак ошибки в выборе модели или возможной неисправности.
