Причины нестабильного напряжения на даче
На практике перепады напряжения в электросети СНТ в основном возникают по следующим причинам:
- из-за одновременного включения большого количества электротехники. Это вызывает перегрузку электросети. Такое, как правило, случается в конце недели в вечернее время, когда большинство дачников приезжают в свои дома и практически одновременно включают электроприборы, или при снижении температуры воздуха, когда многим владельцам требуется обеспечить обогрев своего жилья;
- из-за включения мощных электроприборов. Например, когда соседи по дачному участку используют электроинструменты или насосное оборудование с большими пусковыми токами и, соответственно, энергопотреблением;
- из-за неравномерности распределения входного напряжения. Часто бывает, когда на подстанции завышают значение выходного напряжения. Это делается для того, чтобы довести сетевое напряжение до номинала на объектах, находящихся далеко от линии передач, где оно имеет пониженное значение. В результате этого у потребителей, которые располагаются радом с подстанцией напряжение может, наоборот, повышаться;
- из-за аварий на линии, которые могут быть вызваны как стихийными бедствиями (например, ударами молнии в линию электропередач), так и деятельностью человека (например, некачественным монтажом, выполненным на линии или на подстанции).
Поможет ли стабилизатор напряжения от перепадов напряжения?
Основная задача стабилизатора напряжения заключается в том, чтобы скорректировать поступающий из электросети сигнал и довести его до номинального значения – 220 В или 230 В с минимальной погрешностью, а затем подать стабилизированное напряжение на подключенную нагрузку.
Некоторые пользователи считают, что реле контроля напряжения является полноценным аналогом стабилизатора. Однако это неверное утверждение. Так как реле не корректирует напряжение, а лишь отключает электроприборы, если его значение выйдет за допустимый диапазон, который задается пользователем. Тем самым устройство защищает электроприборы от перепадов напряжения только путем их обесточивания, но не обеспечивает нагрузку качественным электропитанием.
Важно учитывать, что у каждого стабилизатора есть определенные технические характеристики, которые могут ограничивать возможности выполнения его основных задач:
- Диапазон входного напряжения – это интервал напряжений, в котором стабилизатор может принимать и корректировать входной сигнал. Например, если в электросети случаются просадки менее 150 В, то стабилизатор с диапазоном входного напряжения 165-270 В не справится со своей задачей;
- Погрешность значения выходного напряжения – это величина отклонения выходного напряжения от номинального значения 220 или 230 В, которая может быть у стабилизатора. Например, такая электрочувствительная нагрузка, как энергозависимый газовый котел, не терпит отклонения питающего напряжения более 5% от номинала. Поэтому для него подойдут стабилизаторы только с меньшей погрешностью выходного сигнала;
- Скорость срабатывания – это время, за которое устройство способно скорректировать нестабильный входной сигнал и подать его на подключенную нагрузку. Стабилизаторы с медленной скоростью работы могу пропускать некачественный сигнал, особенно при резких скачках и просадках напряжения;
- Форма напряжения – важна для многих потребителей, особенно тех, в составе которых есть электромоторы, например, насос, холодильник или стиральная машина. Несинусоидальное напряжение может вызывать ухудшение работы такого оборудования. Для многих электроприборов, используемых на даче, требуется напряжение только с идеальной синусоидальной формой.
На основе вышеизложенного можно сделать вывод о том, что стабилизатор напряжения поможет от перепадов напряжения лишь только в том случае, если его технические характеристики будут соответствовать параметрам входного сигнала и требованиям по качеству напряжения подключаемой нагрузки.
Что нужно знать перед покупкой стабилизатора?
Перед тем, как выбрать подходящую модель стабилизатора напряжения, потребуется ответить на несколько вопросов.
Какое напряжение в сети дачного дома?
Чтобы понять, какое напряжение в розетках дачного дома, потребуется его измерить. Для этого можно обратиться за помощью к электрику или выполнить замеры самостоятельно, воспользовавшись мультиметром.
Измерения потребуется провести в пиковые часты и во время минимального потребления электроэнергии.
Какое напряжение требуется нагрузке?
Важно выяснить, какое напряжение требуется для электропитания потребителей. Обычно информация об этом указывается в паспорте или на шильдике приборов. Если же информации нет, то ее можно узнать у производителя.
В дачных домах самыми электрочувствительным потребителем является энергозависимый котел отопления. Как правило, ему требуется напряжение с отклонением значения, не превышающим 5% от номинала 220 В или 230 В (то есть он может работать в диапазоне 220-240 В).
Современные модели холодильников и стиральных машин также могут быть весьма чувствительными к перепадам напряжения. В их составе часто присутствует сложная система электроники, у которой защитное отключение может срабатывать, если отклонение напряжения от номинала также превысит ±5%.
Водяные насосы, как правило, могут работать при отклонении напряжения от нормы не более ±10%.
Потребители с импульсными блоками питания (телевизор, ноутбук, ПК, видеоплеер и др.) менее чувствительны к перепадам напряжения и могут работать при просадках до 100 В. Но практически у всех электроприборов верхнее пороговое значение составляет 240 В, редких случаях 250 В.
Какая потребляемая мощность у нагрузки?
Если требуется обеспечить защитой весь объем электроприборов на даче, то стабилизатор лучше всего подбирать по номиналу вводного автоматического выключателя. Выходная мощность устройства должна быть не меньше номинала автомата.
Если нужна защита только для группы ответственного оборудования, то необходимо выяснить суммарную потребляемую всех приборов с учетом пусковых токов нагрузки с электромоторами. Выходная мощность стабилизатора в этом случае должна превышать суммарную потребляемую мощность нагрузки на 20-30%. Такой запас необходим, чтобы компенсировать потерю мощности устройства при значительных просадках напряжения.
Типы стабилизаторов напряжения
Выяснив все необходимые данные, выбрать подходящий стабилизатор среди различных типов представленных на российском электротехническом рынке устройств не вызовет никаких сложностей. Главное, внимательно изучить характеристики подбираемых моделей.
Рассмотрим подробно, какие устройства в настоящий момент пользователь может приобрести в магазине и какие у них могут быть технические характеристики.
Тип стабилизатора | Технология стабилизации напряжения | Тип регулировки напряжения | Диапазон входного напряжения (среднее значение), В | Реакция на сетевые колебания (среднее значение), мс | Точность стабилизации (среднее значение), % | Коррекция искажений сети |
Релейный | трансформаторная | дискретное (ступенчатое) | 140-260 | от 10 до 20 мс | 5-10 | нет |
---|---|---|---|---|---|---|
Электромеханический | трансформаторная | плавное | 130-276 | 100 мс | 2-5 | нет |
Тиристорный/ симисторный | трансформаторная | дискретное (ступенчатое) | 120-280 | от 10 до 20 мс | 4-10 | нет |
Инверторный | бестрансформаторная | непрерывное | 90-300 | 0 мс | 2 | есть |
Какой стабилизатор напряжения лучше выбрать для дачи?
Если на дачном участке нет электрочувствительной нагрузки и в электросети не случаются значительные колебания напряжения, то для защиты потребителей подойдут трансформаторные устройства – релейный, электромеханический, тиристорный или симисторный стабилизатор напряжения.
Если защита требуется нагрузке, которая обладает высокой чувствительностью к перепадам напряжения (например, газовый котел, циркуляционный насос или холодильник), то лучше установить инверторный стабилизатор нового поколения, который способен работать при значительных отклонениях сети и при этом обеспечивать электроприборы высококачественным напряжением.
Обзор стабилизаторов напряжения для дaчи от ГК «Штиль»

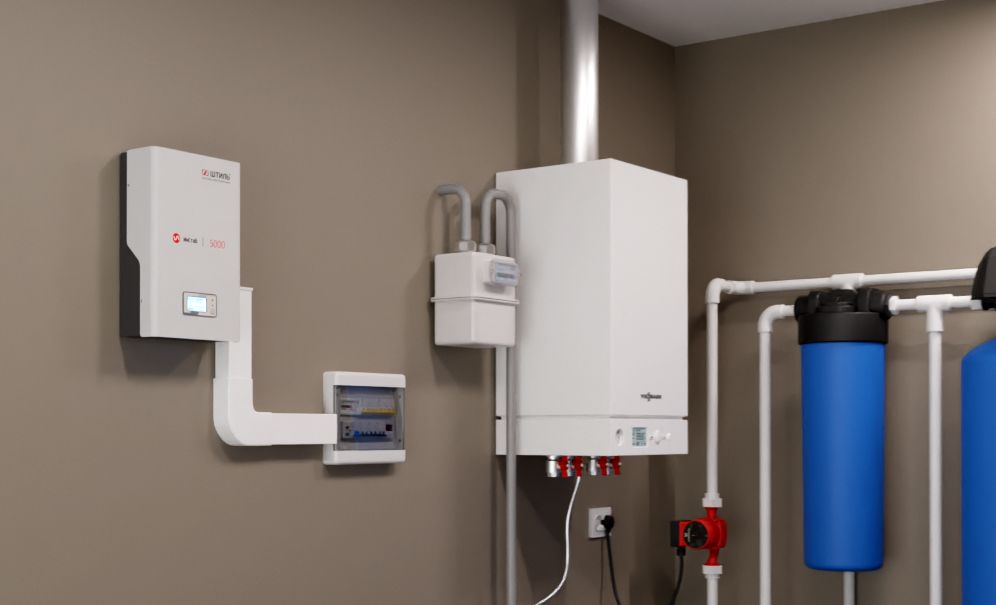

Российский производитель систем электропитания «Штиль» производит широкий модельный ряд однофазных инверторных стабилизаторов напряжения нового поколения для дачи:
- настенные модели с выходной мощностью от 0,35 до 20 кВА;
- напольные/стоечные модели с выходной мощностью от 1 до 20 кВА;
- модели конфигурации 3 в 1 с выходной мощностью от 6 до 20 кВА.
Уникальные стабилизаторы 3 в 1 подключаются к трехфазной сети и обеспечивают защиту однофазной нагрузки, равномерно распределяя ее мощность по всем питающим проводникам, что позволяет избежать перекоса фаз. При этом мощность подключаемых электроприборов может быть больше, чем мощность одной фазы.
Инверторные стабилизатора напряжения «Штиль» могут использоваться как для защиты определенной критически важной нагрузки, так и сразу всех электроприборов, используемых на даче. Заложенная в устройствах технология двойного преобразования энергии обеспечивает им высокие технические характеристики:
- расширенный диапазон входного напряжения – 90-310 В;
- мгновенную коррекцию напряжения – 0 мс;
- выходное напряжение с минимальной погрешностью – не более 2%;
- идеальную синусоидальную форму выходного напряжения.
Также инверторные стабилизаторы «Штиль» способны обеспечивать бесперебойную работу нагрузки во время кратковременных обрывов электросети (до 200 мс).
Важно отметить, что устройства могут корректно работать с большинством моделей дизельных и бензиновых генераторов, которые часто используются на дачах в период отключения электроэнергии. Работая от генераторных установок, данные стабилизаторы гарантировано обеспечивают подключенную нагрузку качественным напряжением.
