Стабилизаторы напряжения – средство автоматической защиты от перепадов в сети
Проблемы с сетевым напряжением, в частности резкие провалы, скачки, высоковольтные выбросы, искажения формы сигнала, отрицательно сказываются на повседневной работе большинства бытовых и коммерческих электроприборов: котлов отопления, холодильной техники, насосного оборудования, компьютеров и IT инфраструктуры и прочей нагрузки, без которой современному человеку сегодня практически не обойтись.
Поэтому востребованы устройства, которые снижают влияние нештатных сетевых ситуаций на работу ответственной техники. Одним из самых популярных таких средств, особенно в бытовом секторе, является стабилизатор напряжения. Его основная функция – удержание величины питающего нагрузку выходного напряжения в допустимых пределах при значительных отклонениях поступающего из электросети входного.
На рынке присутствует огромный ассортимент стабилизаторов напряжения от отечественных и зарубежных производителей: начиная от самых простых бюджетных моделей для потребительского сектора и заканчивая премиальными моделями для работы на особо ответственных объектах в отраслях медицины, связи, энергетики и транспортном секторе. Несмотря на видимое разнообразие моделей и их ценовых категорий, все присутствующие ранее в магазинах стабилизаторы можно было отнести к одному из трех основных типов: релейным, электромеханическим и электронным (симисторным/тиристорным). Они неплохо справлялись с проблемами сети, однако обеспечить полноценную защиту техники от проблем с качеством электроснабжения из-за своего принципа работы не могли.
Ситуация изменилась с появлением на рынке стабилизаторов напряжения инверторного типа, которые, во-первых, смогли обеспечить качество стабилизации, не доступное для рассмотренных выше типов стабилизаторов старого поколения, а во-вторых, избавлены от ключевых недостатков трансформаторных моделей.
Остановимся далее подробнее на недостатках стабилизаторов старого поколения и рассмотрим подробнее особенности инверторных устройств, объясняющие их конструктивное, техническое и функциональное превосходство над всеми типами приборов, представленных на рынке.
Недостатки стабилизаторов старого поколения
Стабилизаторы напряжения старого поколения (релейные, электромеханические и симисторные/тиристорные типы) имеют ряд принципиальных недостатков, которые обусловлены схемой их работы. Принцип действия данных устройств основывается на использовании автотрансформатора и коммутационных элементов (реле, сервопривода или полупроводниковых ключей), за счет работы которых выполняется коррекция сетевого напряжения. Если входное напряжение изменяется, блок управления стабилизатора фиксирует его разницу с номинальным значением, после чего коммутационное устройство переключается на нужную обмотку трансформатора, которая способна обеспечить наиболее приближенное к номиналу значение выходного напряжения.
Из-за инерционности регулирования напряжения сети трансформаторные стабилизаторы характеризуются:
- не мгновенной реакцией на сетевые перепады (у электромеханических моделей скорость срабатывания может быть более 100 мс, что недопустимо особенно для высокоточного электронного оборудования, используемого, в частности, при организации систем связи);
- возможной подачей на нагрузку высокого напряжения (до 330 В) при резких и значительных сетевых скачках;
- ступенчатой регулировкой напряжения и, соответственно, не высокой точностью его коррекции (у релейных и симисторных/тиристорных стабилизаторов);
- трансляцией искажений сети (несинусоидальности формы напряжения) на выход, что особо критично в распространённых случаях некачественного электропитания;
- возможностью общего негативного влияния на внешних потребителей и электропроводку, связанную с отсутствием фильтрации и коррекции тока нагрузки;
- наличием движущихся элементов в конструкции, необходимостью их регулярного обслуживания для обеспечения безотказной работы и характерным шумом во время их работы (у электромеханических и релейных стабилизаторов).

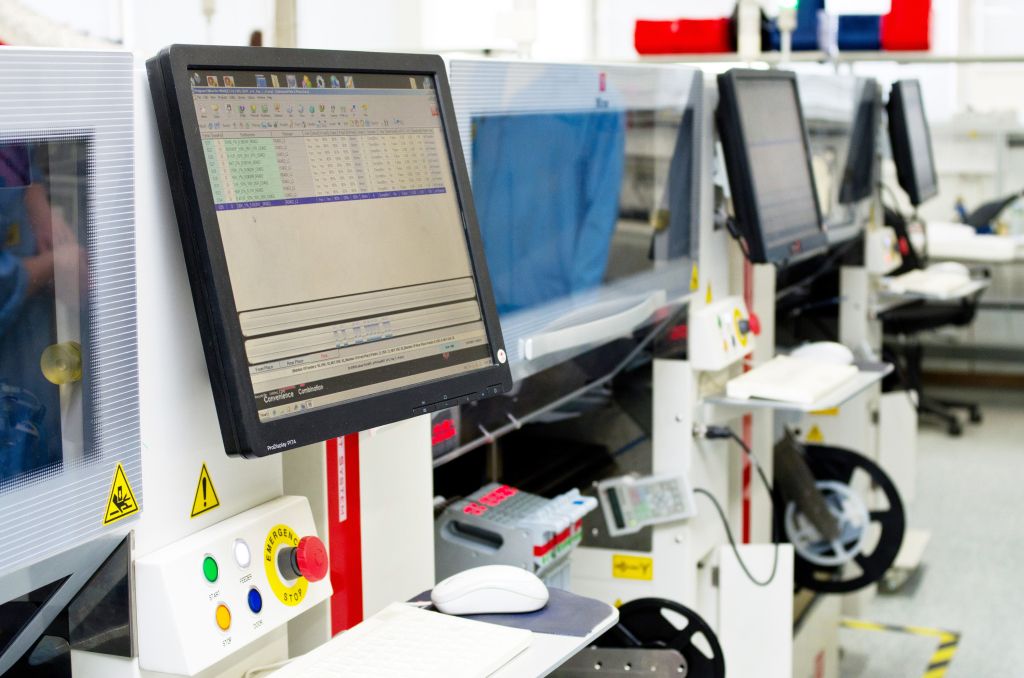

Начало производства стабилизаторов нового поколения
Указанные выше ограничения трансформаторных моделей стали одной из причин появления стабилизаторов с двойным преобразованием. Инверторные стабилизаторы «Штиль» были выпущены в 2015 году и стали отдельным направлением в линейке систем электропитания компании.
Такие устройства отличаются от релейных, электромеханических и электронных моделей не только схемотехникой, но и качеством выходного напряжения: они непрерывно формируют сигнал с заданными параметрами и не используют ступенчатое переключение обмоток трансформатора.
Со временем инверторные стабилизаторы заняли отдельную нишу на рынке: их выбирают для техники, чувствительной к качеству питания, а также для сетей с частыми просадками, повышенным напряжением и резкими перепадами.
Особенности инверторных стабилизаторов
Рассмотрим подробнее, почему инверторные стабилизаторы являются устройствами нового поколения, в чем их особенности и чем они отличаются от приборов старого поколения.
Устройство и структурная схема
В отличие от стабилизаторов «классической компоновки» (релейных, электромеханических и электронных) инверторные приборы не содержат в своем составе автотрансформатора и сопряжённых с ним коммутационных элементов. Вместо этих блоков в них на основе полупроводниковых элементов реализована электронная схема, главными компонентами которой являются выпрямитель, инвертор, промежуточные конденсаторы, выполняющие роль накопителей энергии, и управляющий микроконтроллер.
⇒ В схеме работы инверторных стабилизаторов напряжения могут быть и другие элементы. Например, производитель «Штиль» оснащает свои изделия:
- фильтрами высоких частот, обеспечивающих защиту от высокочастотных помех в диапазоне 100 кГц – 30 МГц;
- варистором (УЗИП 3 класса) для защиты от импульсных перенапряжений;
- корректором коэффициента мощности, который обеспечивает синусоидальную форму потребляемого из сети тока при любом типе нагрузки, тем самым нивелируя её влияние на входную сеть.

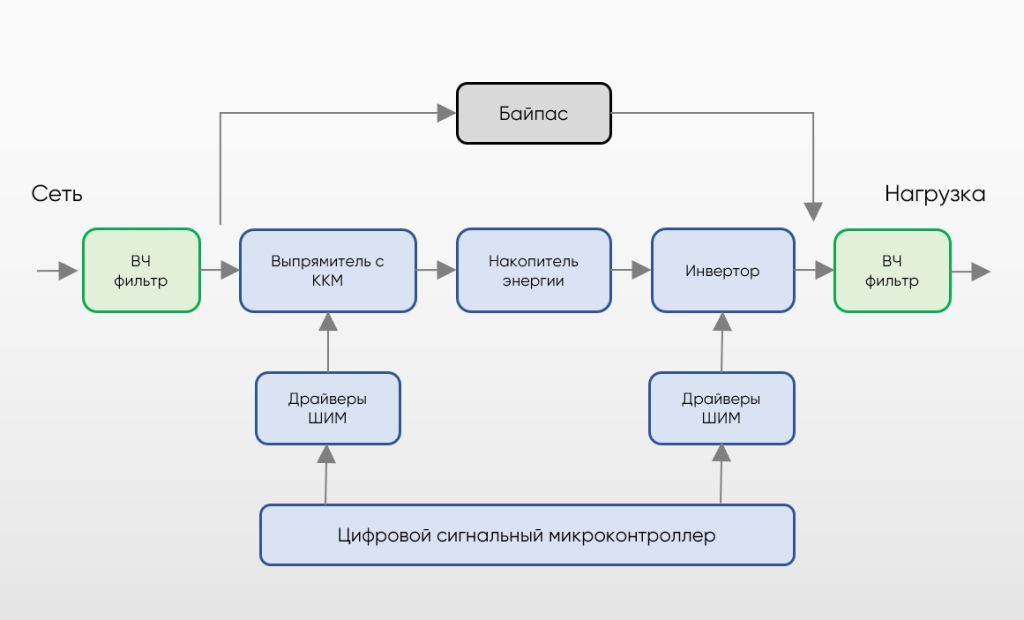

Рисунок 1 – Структурная схема инверторного стабилизатора «Штиль»
В силовой схеме инверторных стабилизаторов отсутствуют крупные металлические элементы и коммутационные устройства, что значительно улучшает их массогабаритные характеристики. Другой особенностью конструкции этих устройств является полное отсутствие подвижных деталей, склонных к механическому износу, и, как следствие, большой рабочий ресурс. Например, срок службы инверторных моделей «Штиль» составляет более 10 лет, в течение которых приборы не требуют специфического технического обслуживания и замены расходных материалов.
Принцип работы (технология двойного преобразования)
Работа инверторных стабилизаторов напряжения построена на основе успешно применяемого в ИБП топологии on-line принципа двойного преобразования энергии (см. рисунок 2).

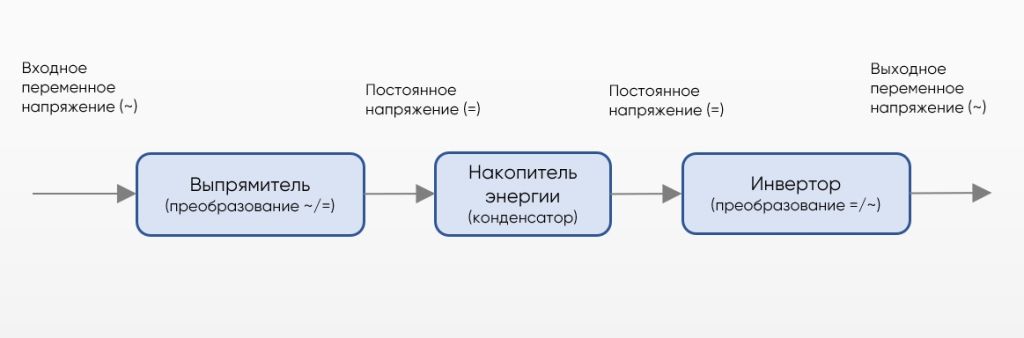

Рисунок 2 – Принцип двойного преобразования энергии
Выпрямитель выполняет первое преобразование энергии. Он переводит входное переменное напряжение в промежуточное постоянное, которое затем поступает в накопитель-конденсатор, а после на инвертор.
Конденсатор (промежуточный накопитель энергии) накапливает электрический заряд, за счет чего обеспечивается непрерывность стабилизации напряжения и отсутствие задержек при реагировании на колебания сети даже при резком скачке напряжения.
Инвертор производит второе преобразование энергии. Промежуточное постоянное напряжение он трансформирует обратно в переменное, но уже с необходимыми техническими параметрами.
⇒ Форма и величина генерируемого инвертором конечного (выходного) напряжения полностью не зависят от величины и формы сетевого напряжения. За счет данной особенности исключается влияние сетевых проблем на качество выходного сигнала и, соответственно, на работу ответственной нагрузки.
Другая важная особенность данной схемы – безостановочное регулирование входного напряжения и, как следствие, отсутствие задержек при реагировании на его колебания. Для стабилизации напряжения устройству с двумя последовательными преобразованиями не требуется совершать каких-либо дополнительных действий помимо непрерывной и независящей от качества питающей сети работы выпрямителя и инвертора.
Плюсы и минусы инверторных стабилизаторов напряжения
Большинство потребителей интересует не только теоретическая информация о принципе двойного преобразования энергии, но и практические преимущества реализованных на его базе устройств.
Рассмотрим подробнее положительный эффект, который принесёт каждое из преимуществ инверторного стабилизатора.
| Преимущества | Описание |
| Мгновенная стабилизация напряжения | Позволяет не пропускать на нагрузку резкие изменения входного напряжения в пределах рабочего диапазона устройства. Расширяет спектр допустимых для подключения нагрузок. |
| Широкий диапазон входного напряжения (90-310 В) | Обеспечивает работу стабилизатора и подключенной нагрузки даже при значительных отклонениях сетевого напряжения. |
| Коррекция напряжения с высокой точностью (±2%) | Гарантирует корректную и устойчивую работу нагрузки, требующей строго номинального либо максимально приближенного к номинальному значения входного напряжения, например, газового котла, циркуляционного насоса. |
| Бесступенчатая (плавная) регулировка входного напряжения | Избавляет процесс стабилизации напряжения от таких «побочных» эффектов, как мерцание светильников, искажение картинки и звука у аудио- и видеооборудования. |
| Идеальная синусоидальная форма выходного напряжения | Устраняет негативное воздействие несинусоидальных искажений сети на подключенных потребителей, например, электронику газового котла, приборы с электродвигателями или электронные системы управления электромоторами. |
| Бесперебойная работа нагрузки | Обеспечивает защиту потребителей от отключения при кратковременных пропаданиях напряжения в электросети (до 0,2 с). |
| Фильтрация входных и выходных помех, защита от импульсных перенапряжений | Нейтрализует сетевые помехи и помехи, наводимые подключенными электроприборами. |
| Многоуровневая электронная защита | Обесточивает стабилизатор в случае серьёзной сетевой аварии, а также при перегреве, перегрузке или сбое в работе. |
| Широкий диапазон входной частоты | Упрощает совместную работу стабилизатора и генератора. |
| Электронный байпас | Позволяет временно питать нагрузку в обход силовой схемы при перегрузке или отдельных аварийных режимах, если входное напряжение находится в допустимых пределах. |
⇒ Некоторые вышеперечисленные преимущества есть только у инверторных стабилизаторов напряжения бренда «Штиль»!
Недостатков у инверторных стабилизаторов меньше, чем у трансформаторных моделей, но их важно учитывать при выборе.
| Недостатки | Описание |
| Более высокая цена | Инверторные модели обычно дороже простых релейных и электромеханических стабилизаторов. Это связано с более сложной силовой схемой, высокой точностью стабилизации и расширенным набором функций. |
| Требования к условиям эксплуатации | Из-за электронной силовой схемы устройство нужно устанавливать в сухом помещении с допустимой температурой и нормальной вентиляцией. При работе на морозе возможен конденсат, который опасен для электроники. |
| Возможный шум системы охлаждения | У моделей с принудительным охлаждением может быть слышен вентилятор. Его громкость не превышает громкость звука работы классического системного блока персонального компьютера. В данной ситуации многое зависит от индивидуального восприятия – если подобный уровень шума доставляет дискомфорт, то стабилизатор с вентиляторным охлаждением не стоит размещать в жилой комнате. Для жилых помещений лучше выбирать модели с естественным охлаждением или заранее учитывать место установки. |
| Качество зависит от производителя |
У разных производителей схемотехника, перегрузочная способность, защита и устойчивость к сетевым авариям могут отличаться. Поэтому важно смотреть не только на тип стабилизатора, но и на характеристики конкретной модели.
⇒ Некоторые производители, только недавно освоившие выпуск инверторных стабилизаторов, изготавливают еще «сырые» изделия, имеющие гораздо больше недостатков, чем указано в данной таблице! |
Основные отличия от устройств старого поколения
За счет технологии двойного преобразования энергии инверторные стабилизаторы имеют отличительные технические характеристики, которых нет у трансформаторных типов устройств, а именно:
- мгновенную стабилизацию напряжения даже при резких и значительных сетевых перепадах;
- работу в расширенном диапазоне напряжений (например, у моделей «Штиль» он составляет от 90 до 310 В);
- коррекцию входного сигнала с высокой точностью (например, у стабилизаторов «Штиль» отклонение от номинального значения составляет не более 2%);
- идеальную синусоидальную форму выходного напряжения независимо от формы сигнала на входе;
- бесперебойную работу ответственной электротехники при кратковременных обрывах сети (например, не более 200 мс у всех изделий «Штиль»).
Кроме того, в инверторных устройствах производства «Штиль» применена инновационная система многоуровневой аварийной защиты, которая включает в себя защиту от короткого замыкания, длительной перегрузки, перегрева, предельно повышенного и критически пониженного напряжения, а также интеллектуальную защиту нагрузки от сбоев в работе стабилизатора.
Сравнение технических характеристик инверторных стабилизаторов с другими типами устройств приведено в таблице ниже:
| Тип стабилизатора | Тип регулирования | Время реакции, мс | Диапазон входного напряжения, В | Точность стабилизации выходного напряжения, % | Коррекция искажений сети | Коррекция входного коэффициента мощности | Выходное напряжение при резких перепадах входного, В | Автономное питание нагрузки, мс |
| Инверторный | непрерывное | 0 | 90-310 | 2 | есть | есть | 220/230 (без изменения) | 200 |
| Релейный | дискретное | 10-20 | 120-276 | от 5 до 10 | нет | нет | до 330 | — |
| Тиристорный, симисторный | дискретное | 5-20 | 120-276 | от 5 до 10 | нет | нет | до 330 | — |
| Электромеханический | плавное | >100 | 130-276 | 2-3 | нет | нет | до 330 | — |
Наглядно сравним особенности коррекции сетевого напряжения инверторным стабилизатором и устройствами предыдущего поколения.
| Тип устройства | Преобразователь напряжения | Коммутационное устройство | Схема преобразования напряжения | Периодичность стабилизации напряжения |
| Релейный, электромеханический или симисторный/ тиристорный стабилизатор | автотрансформатор | реле, сервопривод или полупроводниковые ключи |
переменное напряжение → переменное напряжение (форма напряжения на выходе будет зависеть от её формы на входе) |
преобразование только в момент отклонения значения сетевого напряжения от номинального |
| Инверторный стабилизатор |
выпрямитель и инвертор |
— |
переменное напряжение → постоянное напряжение → переменное напряжение (значение и форма выходного напряжения не зависят от данных параметров на входе) |
непрерывное преобразование (исключает попадание на нагрузку некачественного сигнала даже при резких скачках напряжения) |
На основании всего вышесказанного можно с полной ответственностью заявить, что на сегодняшний день инверторные стабилизаторы являются уникальными техническими решениями, которые по ряду ключевых характеристик – точности, скорости реакции, рабочему диапазону и качеству выходного напряжения – превосходят многие решения старого поколения.
Какой стабилизатор подходит для постоянной работы?
Для постоянной работы подходит стабилизатор, рассчитанный на непрерывную эксплуатацию под нагрузкой. Важно, чтобы устройство не работало на пределе мощности, имело запас 20-30%, подходящий рабочий диапазон входного напряжения, защиту от перегрева, перегрузки, короткого замыкания и сетевых аварий, а также систему охлаждения, соответствующую месту установки.
Если стабилизатор должен работать круглосуточно, особенно с чувствительной техникой – газовым котлом, насосом, холодильником, сервером, видеонаблюдением или автоматикой, – лучше выбирать модель без быстро изнашивающихся механических узлов. Релейные и электромеханические стабилизаторы могут работать постоянно, но при частых перепадах напряжения их реле, сервопривод или токосъёмный контакт будут срабатывать чаще и быстрее вырабатывать ресурс.
Для сетей с регулярными просадками, скачками и чувствительной нагрузкой чаще выбирают инверторные стабилизаторы. Они не используют реле или сервопривод для переключения обмоток, непрерывно формируют выходное напряжение и имеют электронную систему защиты. При правильном подборе по мощности и соблюдении условий эксплуатации такие модели подходят для работы в режиме 24/7.
На что смотреть при выборе стабилизатора для постоянной работы?
| Критерий | Почему важен для постоянной работы |
| Запас по мощности |
Стабилизатор не должен постоянно работать на пределе нагрузки |
| Рабочий диапазон входного напряжения |
При частых просадках узкий диапазон приведёт к отключениям |
| Система охлаждения |
Нужна для стабильной работы без перегрева |
| Защита от перегрева и перегрузки |
Снижает риск аварийного отключения и повреждения устройства |
| Отсутствие механических узлов |
Реле, сервоприводы и подвижные контакты изнашиваются при частых срабатываниях |
| Условия установки |
Пыль, влажность, плохая вентиляция и высокая температура сокращают срок службы |
| Пусковые токи нагрузки |
Насосы, холодильники и компрессоры при запуске кратковременно потребляют больше номинала |

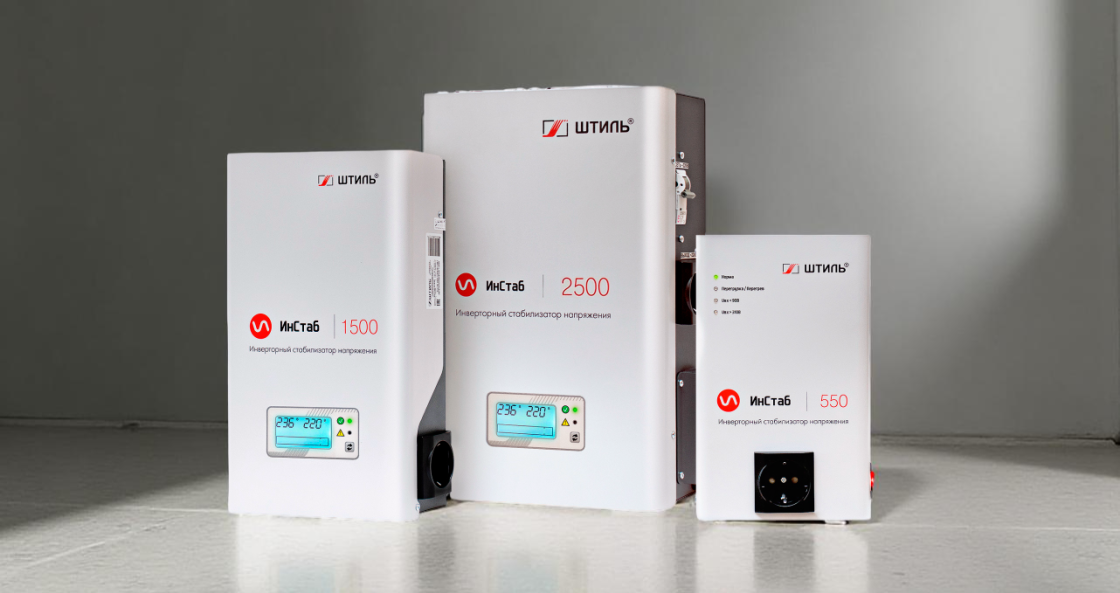

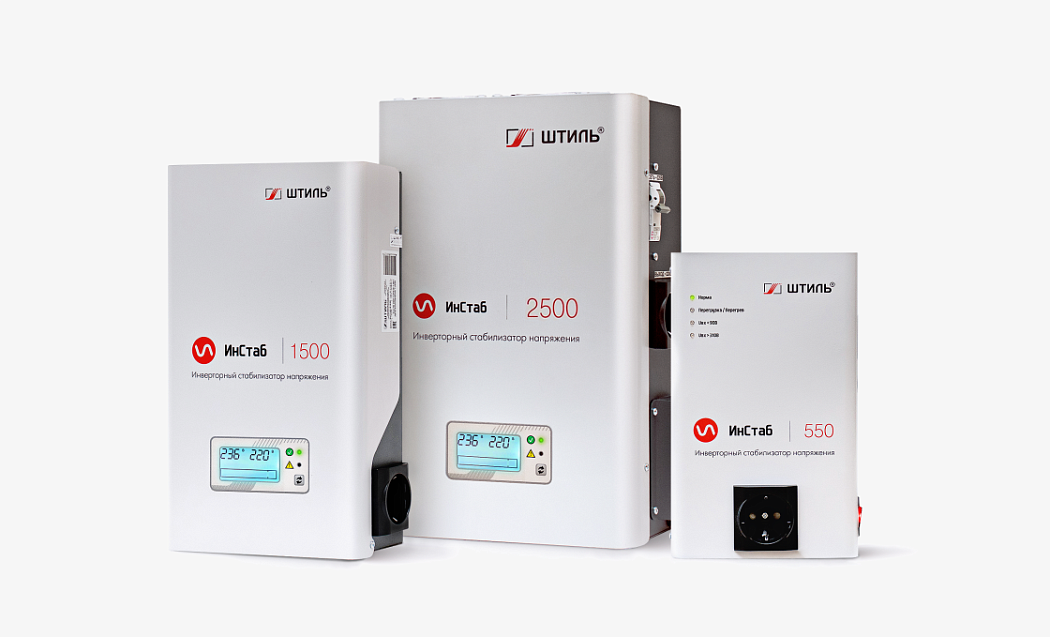

Инверторные стабилизаторы напряжения «Штиль»
Инверторные стабилизаторы «Штиль» выпускаются в серии «ИнСтаб» и рассчитаны на разные сценарии применения: от защиты одного чувствительного прибора до централизованной стабилизации напряжения для дома, офиса, инженерной системы или объекта с трёхфазной сетью.
ГК «Штиль» специализируется на разработке и производстве систем электропитания, а линейка инверторных стабилизаторов стала одним из ключевых направлений компании. В ассортименте представлены модели разной мощности, форм-фактора и конфигурации, поэтому устройство можно подобрать не только по нагрузке, но и по условиям установки: на стену, на пол, в стойку или рядом с электрощитом.
Модельный ряд «ИнСтаб» включает:
- однофазные стабилизаторы настенного исполнения с выходной мощностью от 0,35 до 20 кВА;
- однофазные стабилизаторы напольного/стоечного исполнения с выходной мощностью от 1 до 20 кВА;
- стабилизаторы конфигурации 3 в 1 – с трёхфазным входом и однофазным выходом – для питания однофазной нагрузки от сети 380/400 В;
- трёхфазные стабилизаторы напольного/стоечного исполнения с выходной мощностью от 6 до 20 кВА.
