Карта мониторинга IC-RS232/Dry contacts для стабилизаторов напряжения и ИБП Штиль

Описание
Характеристики
Комплектация
Скачать
Плата расширения интерфейсов IC-RS232/Dry Contacts предназначена для локального мониторинга, управления и настройки оборудования «Штиль»:
- инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА;
- однофазных ИБП серий ST, SR, SW, STR мощностью 1-10 кВА.

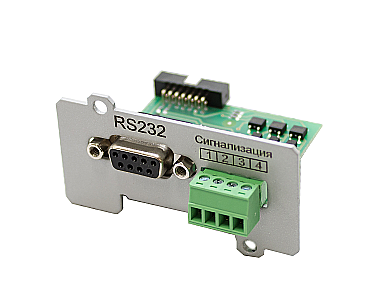

На фронтальной панели платы расширения расположены разъемы:
- DB-9 интерфейса RS-232;
- сигнализация – «сухие» нормально замкнутые выходные контакты:

  1 – сигнал общей аварии;

  2 – работа ИБП/стабилизатора в режиме байпас;

  3 – работа ИБП от аккумуляторных батарей (не используется для стабилизаторов);

  4 – общий.
Мониторинг состояния, настройка параметров, тестирование ИБП/стабилизатора осуществляется по интерфейсу RS-232. Поддерживаются протоколы:
- Megatec – с использованием верхнеуровневого программного обеспечения стороннего производителя, совместимого с данным протоколом;
- проприетарный протокол обмена «Штиль» – с применением специализированного программного обеспечения «Shtyl Device Manager».
Напряжение на выходных «сухих» контактах не должно превышать 26 В. Предельное значение тока 20 мА.
Характеристики

Свернуть
Общие

Совместимость

инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП

Тип аксессуара

карты мониторинга

Число фаз ИБП

1 в 1

Поддерживаемые интерфейсы

RS-232, «сухие» контакты

Поддерживаемые протоколы

Megatec/ Штиль

Страна производитель

Россия

Сигнализация («сухие» контакты)

Тип и количество

3 выходных

Назначение выходных «сухих» контактов

сигнализация об аварии сети, работе в режиме байпас и глубоком разряде батарей

Допустимое напряжение, не более, В

±26

Максимальный ток нагрузки, не более, мА

±20

Максимальное сопротивление относительно общего, Ом

35

Надежность и эксплуатационные характеристики

Установка

во внутренний слот стабилизатора или ИБП

Диапазон рабочей температуры, °С

5-40

Относительная влажность, %

не более 95

Степень защиты от пыли и влаги

IP20

Наработка на отказ, ч

150 000

Гарантийный срок, мес

24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм

40х68х65

Масса, кг

0,1

Описание

Комплектация

Свернуть
Карта мониторинга IC-RS232/Dry contacts

1 шт.

Интерфейсный кабель RS-232

1 шт.

Руководство по эксплуатации

1 шт.

Упаковка

1 шт.
