Что такое web-интерфейс и для чего он нужен?
Web-интерфейс ИБП или стабилизатора представляет собой генерируемую устройством wеb-страницу (посредствам протокола HTTP), которая отображает его основные параметры и позволяет менять некоторые настройки (в частности, настройки сетевого подключения: IP адрес, адрес шлюза, DNS-сервер).
Отметим, что открываться такая wеб-страница может практически в любом интернет-браузере, однако рекомендованы:
- Opera (версия не ниже 12);
- Chrome и его клоны;
- Microsoft Edge.
Удаленный мониторинг через web-интерфейс в первую очередь необходим ИБП и стабилизаторам, которые питают критических потребителей, в особенности, если рядом с ними постоянно не находится отслеживающий их состояние человек. Примером критических потребителей является отопительное оборудование в частном доме или работающая в непрерывном режиме компьютерная техника на промышленном предприятии.
Для того чтобы устройство (ИБП или стабилизатор) можно было контролировать по web-интерфейсу, оно должно обладать возможностью соединения с IP-сетью через протокол TCP/IP. Дают такую возможность Ethernet разъемы или слоты для установки карт мониторинга с такими разъемами.
Как выполняется мониторинг работы оборудования «Штиль через web-интерфейс»?
Удаленный мониторинг ИБП и стабилизаторов «Штиль» через web-интерфейс» осуществляется за счет карт мониторинга с разъёмом Ethernet, подключить такие карты можно к однофазным источникам бесперебойного питания серий «SW», «ST», «SR» и «STR», источникам бесперебойного питания с конфигурацией 3 в 1 (трехфазный вход – однофазный выход) серий «ST» и «SR» с мощностями 6 и 10 кВА, а также к стабилизаторам напряжения из следующего списка:
Обзор стабилизаторов напряжения IS7000RT (7 кВА / 5,5 кВт), IS8000RT (8 кВА / 7,2 кВт), IS10000RT (10 кВА / 9 кВт) «Штиль»
Обзор настенных ИБП «Штиль» мощностью 300, 500 и 1000 ВА
Что касается самих карт мониторинга, то работать с web-интерфейсом позволяют две модели:
Внимание!
Гарантийное обслуживание всех изделий ГК «Штиль» выполняется только авторизованными сервисными центрами. Для получения консультации по возникшей проблеме и заключения о необходимости ремонта, заполните заявку на гарантийный ремонт ниже.
Как организовать мониторинг работы ИБП или стабилизатора «Штиль» через web-интерфейс?
Для подключения к web-интерфейсу изделия «Штиль» потребуется выполнить следующие действия:
1. Установить карту мониторинга в специальный слот ИБП/стабилизатора, если она не предустановлена на заводе-изготовителе (с порядком действий при установке карты можно ознакомится в соответствующем ей руководстве по эксплуатации).
2. Используя кабель со штекерами 8P8C, соединить разъём Ethernet карты со свободным разъёмом сетевого коммутатора (модем, роутер и т.д.).
Обратите внимание!
Для мониторинга ИБП/стабилизатора через web-интерфейс подключать изделие напрямую к компьютеру не требуется.
Установка карты мониторинга IC-SNMP/Web в ИБП
Обратите внимание!
Карта мониторинга имеет выставленный по умолчанию IP-адрес – 192.168.0.1, если он уже занят (т.е. к сетевому коммутатору подключено другое устройство с таким же адресом), то потребуется его изменение. Выполнить его возможно двумя путями:
- через фирменное ПО «Shtyl Device Manager» (доступно для свободного скачивания на официальном сайте ГК «Штиль» – www.shtyl.ru) – потребуется соединение устройства с имеющим данное ПО ПК/ноутбуком по каналу USB (подробнее о работе с ПО «Shtyl Device Manager» в руководстве по эксплуатации на карту мониторинга);
- напрямую через ПК/ноутбук – необходимо соединить разъём Ethernet карты мониторинга с таким же разъёмом ПК/ноутбука, предварительно убедившись в том, что ПК/ноутбук имеют маску подсети 255.255.255.0 и IP-адрес отличный от 192.168.0.1, но находящийся в той же подсети (например, 192.168.0.2). После соединения разъёмов в адресной строке запущенного на ПК/ноутбуке браузера следует ввести выставленный по умолчанию IP-адрес и перейти на web-интерфейс (авторизация рассмотрена в пункте 3 данного списка), где на вкладке «Настройки Ethernet» поменять IP-адрес карты мониторинга.
Обратите внимание!
Если подключение ИБП/стабилизатора выполнено только на уровне локального сегмента сети, то контролировать их работу через web-интерфейс можно будет только на устройствах, находящихся в том же сегменте сети. Например, если установленный в коттедже ИБП, будет просто соединен с домашним модемом, то открыть его web-интерфейс получится только с устройства, подключенного к тому же модему.
Для доступа к web-интерфейсу ИБП/стабилизатора с устройства находящегося за пределами локального сегмента сети (т.е. фактически с любого имеющего доступ в интернет ПК, ноутбука или смартфона) необходимо:
- получить статический IP-адрес для сетевого коммутатора, к которому подключен ИБП или стабилизатор;
- «пробросить» внутренний (локальный) IP устройства на внешний порт оснащённого статическим IP сетевого коммутатора. В итоге сгенерируется уникальный soket (IP-адрес + порт), обращение на который будет открывать web-интерфейс ИБП/стабилизатора из любой точки «глобальной паутины».
В квартире и частном доме вопрос с получением статического IP-адреса следует решать непосредственно с провайдером сети, что касается «проброса» адреса ИБП/стабилизатора на внешний порт, то алгоритм действий зависит от марки и модели конкретного коммутатора. Рекомендуем изучить соответствующее ему руководство по эксплуатации, а также проконсультироваться со специалистом!
Важно!
В интернете можно найти множество инструкций, описывающих самостоятельную настройку статического IP и «проброс» порта на сетевом коммутаторе – далеко не все из них корректны и универсальны!
В корпоративной сети предприятия или офиса по вопросам настройки IP-адреса и порта для ИБП/стабилизатора следует обращаться к сетевому администратору – необходимые действия определяются архитектурой конкретного сетевого сегмента и типом применяющегося в нем IT-оборудования.
3. На компьютере, ноутбуке, планшете или ином устройстве, имеющем доступ в сегмент сети, к которому подключен ИБП/стабилизатор, необходимо открыть браузер (желательно один из рекомендованных) и в его адресной строке ввести IP-адрес карты мониторинга (либо установленный по умолчанию, либо заменивший его).
На открывшейся web-странице в браузере появится окно для авторизации. По умолчанию установлены: «Имя пользователя» – user, «Пароль» – password – после ввода этих значений откроется web-интерфейс прибора.

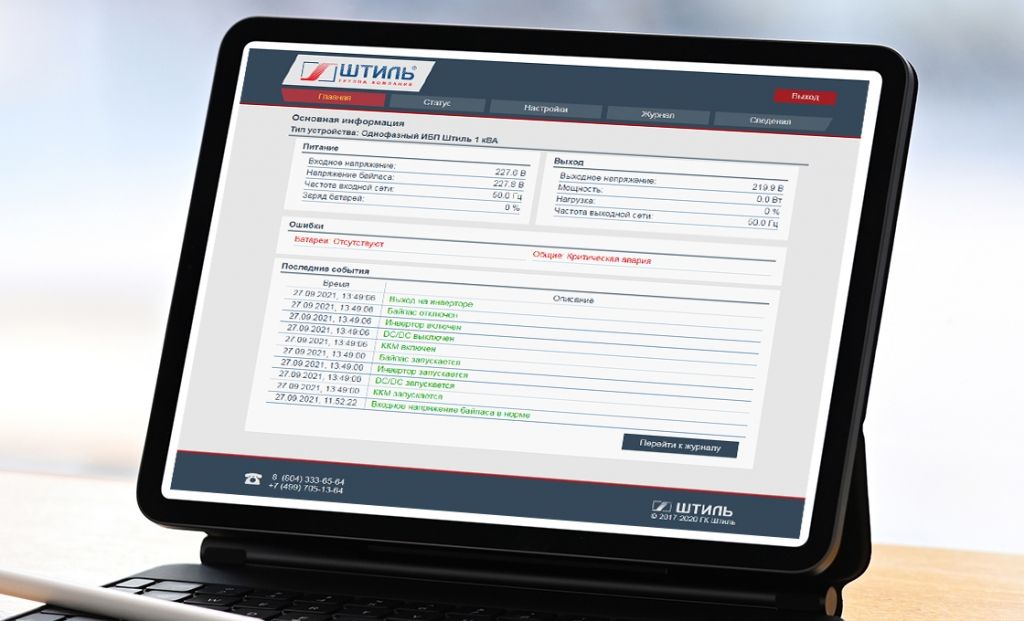

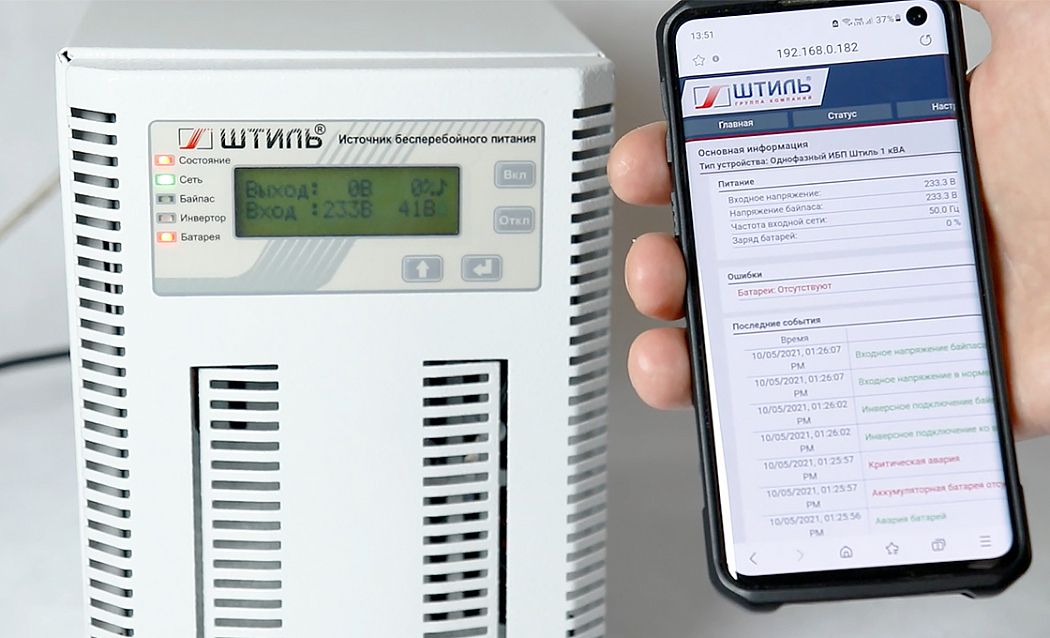

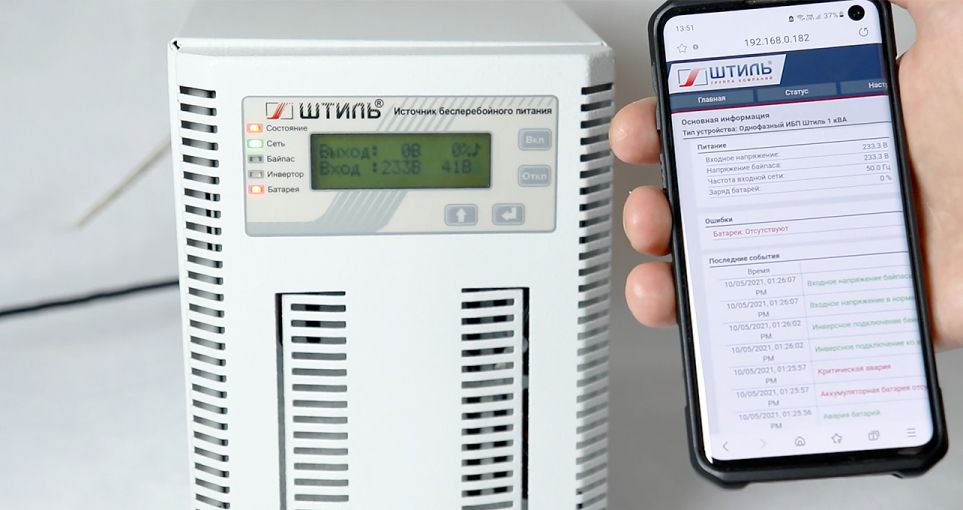

Web-интерфейс ИБП на ПК и смартфоне
Обратите внимание!
Установленные по умолчанию имя пользователя и пароль, а также IP- адрес следует заменить на уникальные – это повысит безопасность подключения (замену IP рекомендуется выполнить, даже если он не совпадает с IР какого-то из подключенных к сетевому коммутатору устройств).
Возможности web-интерфейса ИБП/стабилизатора «Штиль»
Web-интерфейс ИБП или стабилизатора «Штиль» состоит из нескольких разделов, в которых собрана подробная информация об устройстве, а также присутствует функционал по настройке его сетевых параметров.
Разберем каждый раздел интерфейса более подробно:

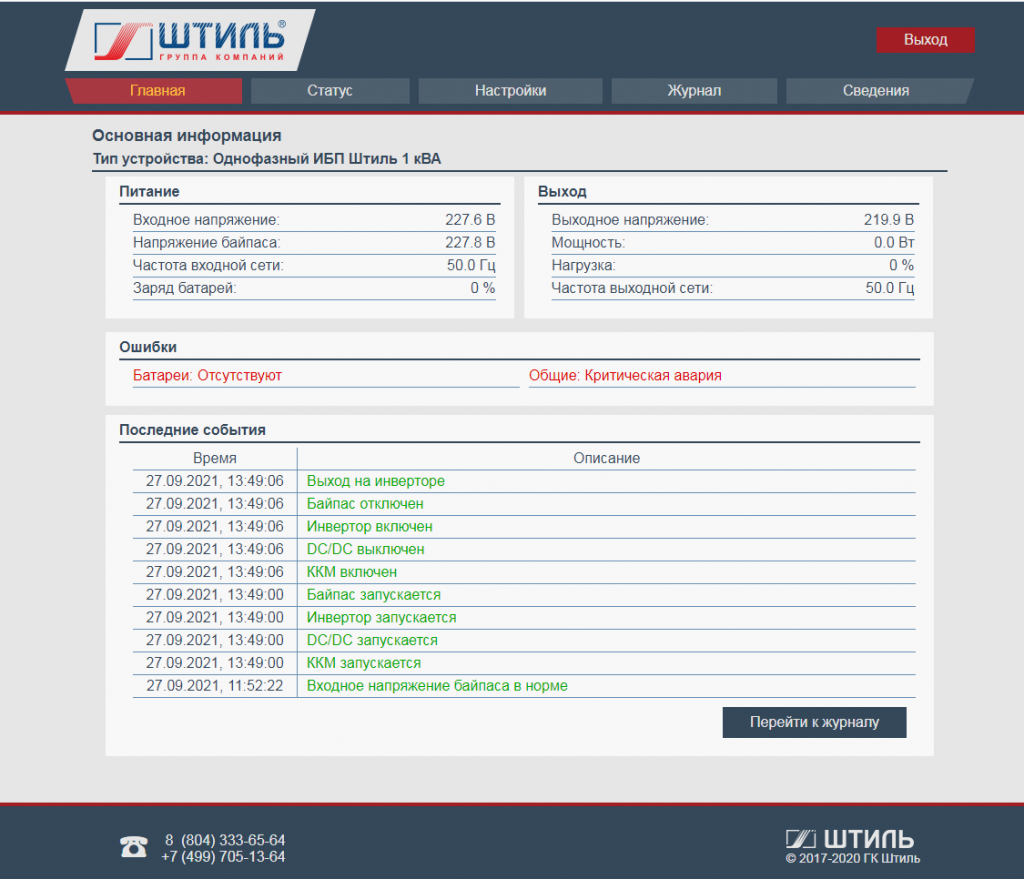

- Главная страница является дашбордом – интерактивной панелью, на которой сгруппированы основные данные об устройстве, изменяющиеся в реальном времени. Пользователь может увидеть значение входного и выходного напряжения, мощность, уровень загрузки, входную и выходную частоту, процент заряда батарей (для ИБП), а также журналы ошибок и событий (например, переход прибора на байпас, отключение сети и прочее).
-

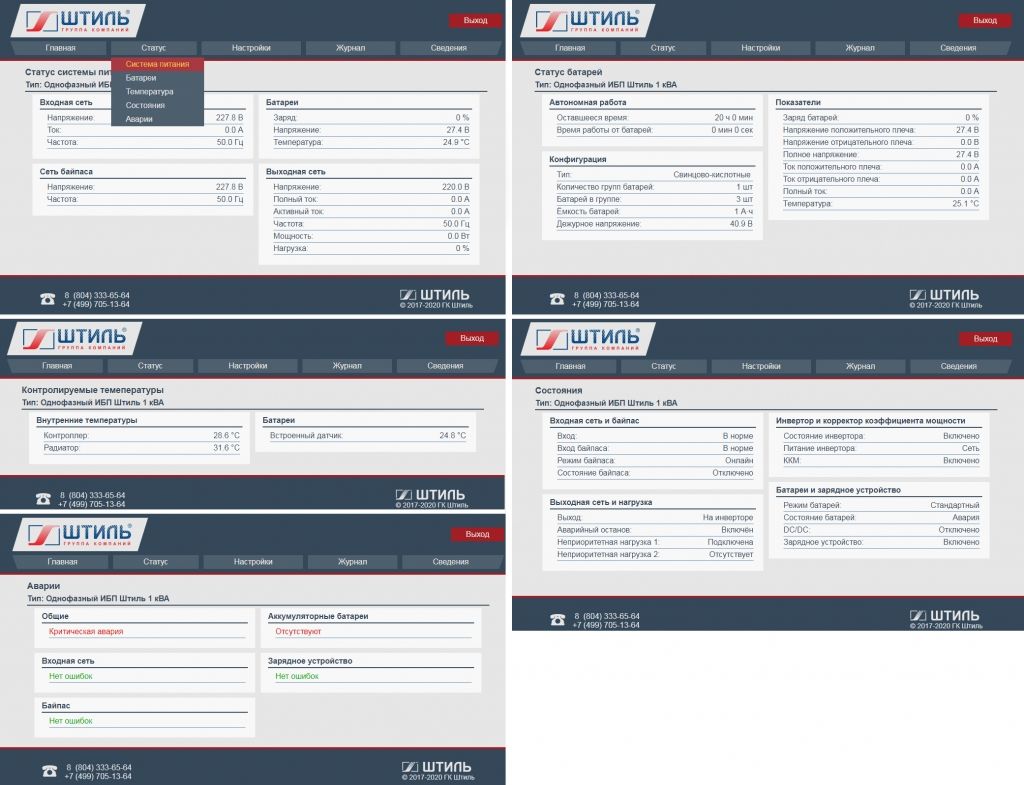

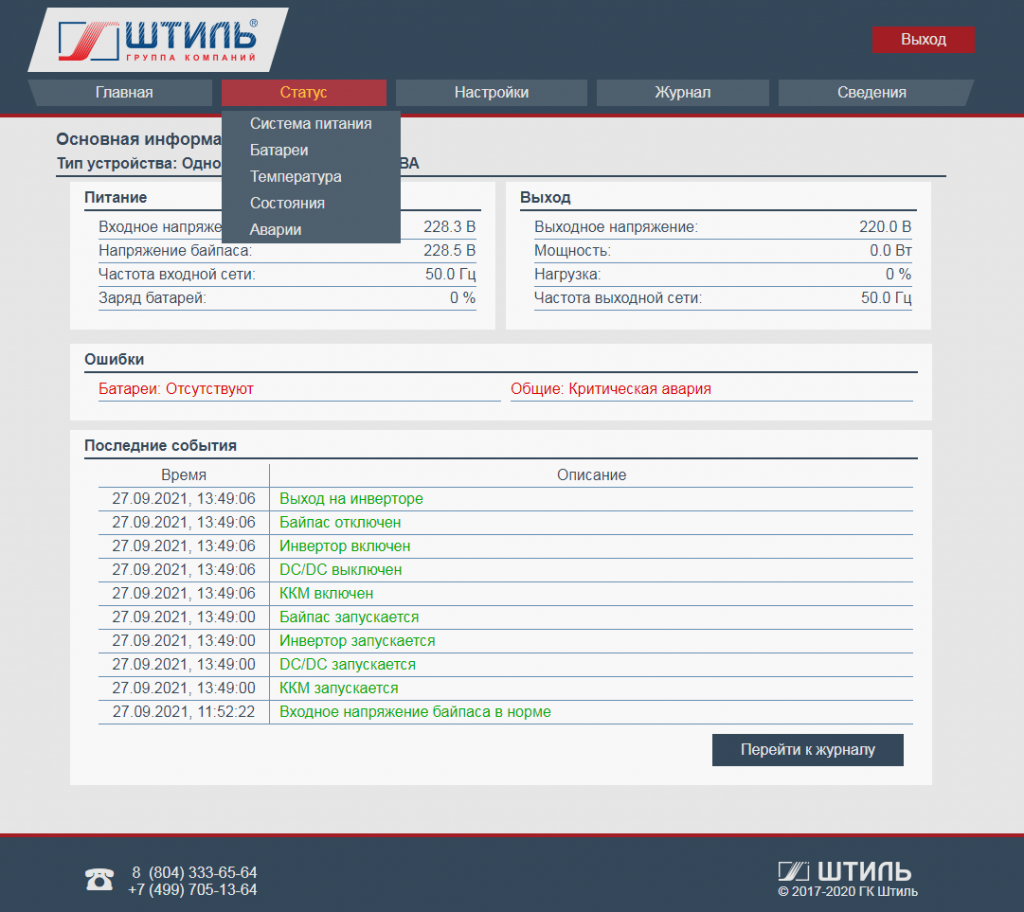

Раздел «Статус» приводит более развернутую информацию об устройстве, в нем отображается:
- общее состояние системы электропитания (параметры входной и выходной сети, батарей (для ИБП), сети байпаса);
- состояние аккумуляторных батарей (отображается у ИБП и включает прогнозируемое время автономной работы, конфигурацию и основные показатели);
- сведенья по внутренней температуре устройства и батарей (для ИБП);
- текстовое описание состояний входной сети и основных компонентов устройства (наличие ошибок, текущий режим работы);
- аварии (общие и отдельные по входной сети и байпасу, для ИБП – также по батареям и зарядному устройству).
-

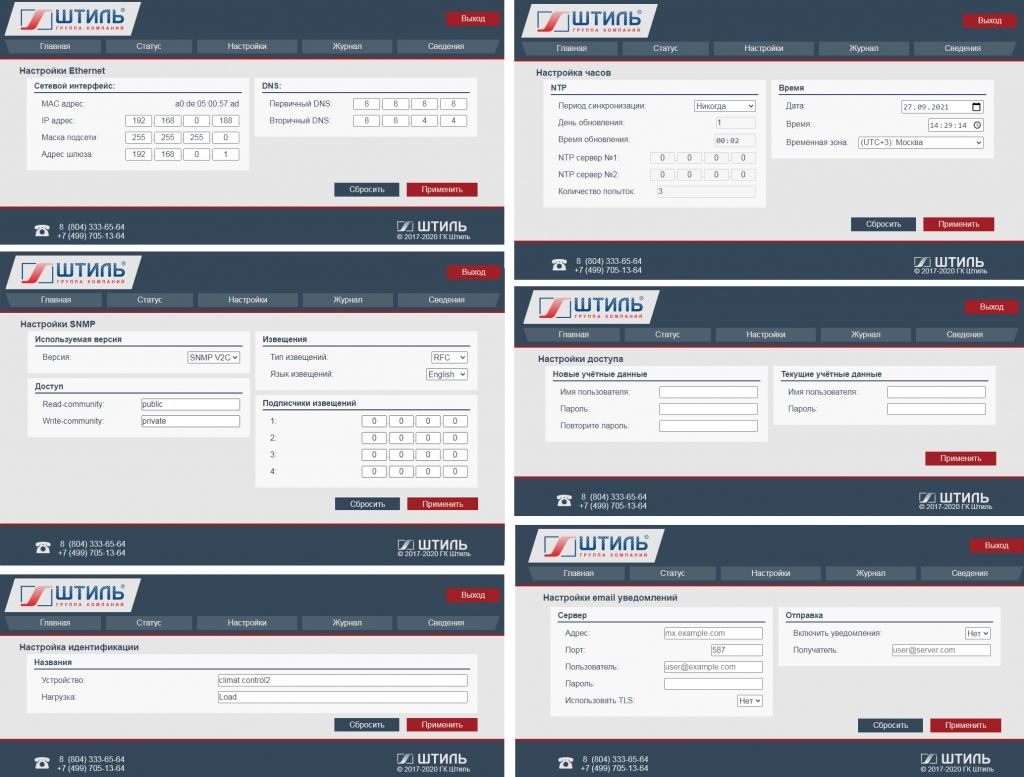

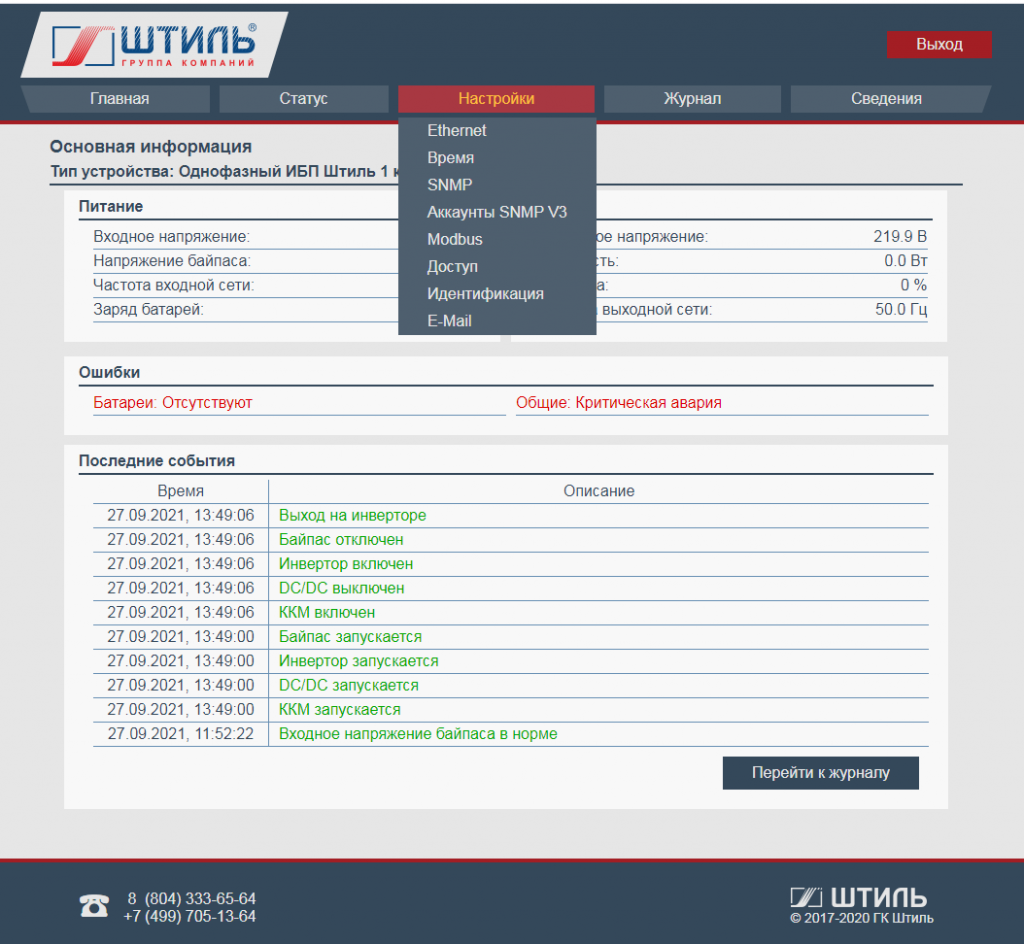

В разделе «Настройки» пользователь может:
- настроить текущую дату и время, а также синхронизацию с сервером реального времени;
- поменять основные сетевые настройки (для Ethernet, SNMP, Modbus), а также настройки доступа и идентификации;
- организовать отправку уведомлений о состоянии системы электропитания на определенные адреса электронной почты.

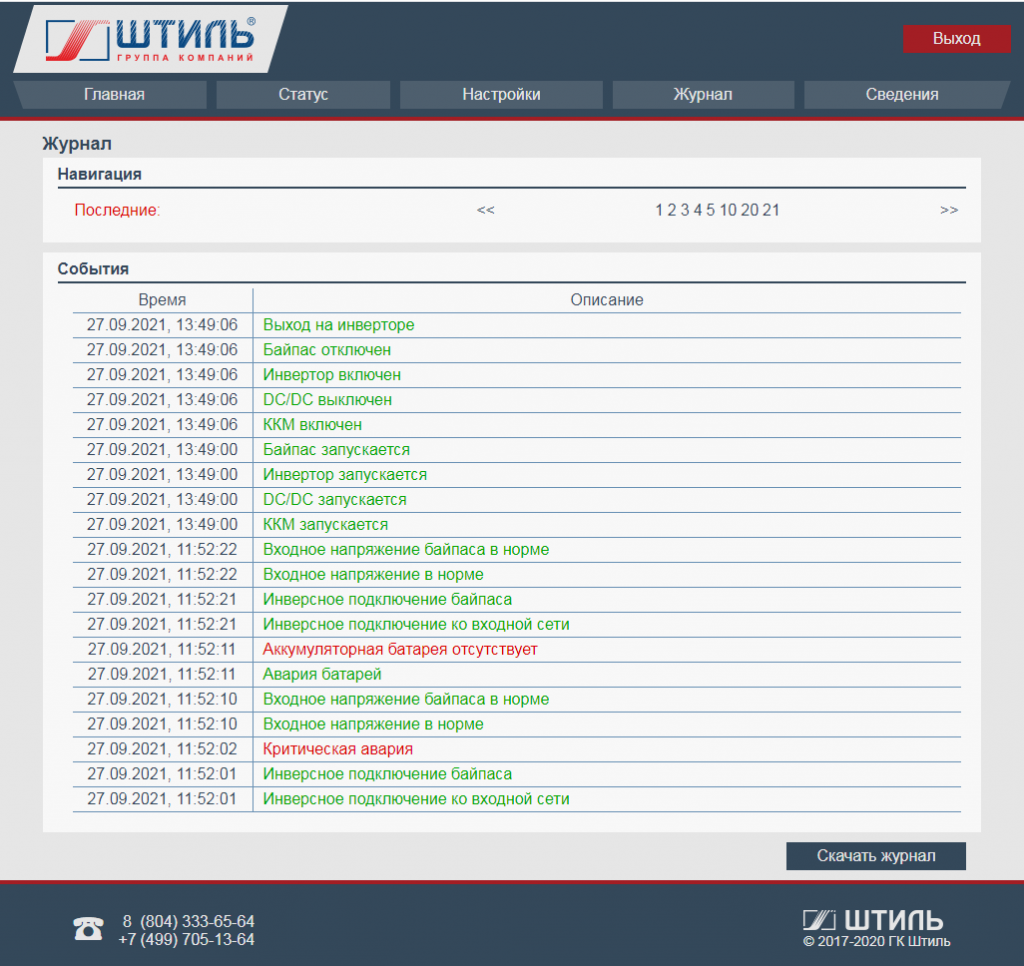

- В разделе «Журнал» фиксируются все происходящие с системой электропитания события (с указанием даты и времени по каждому событию).

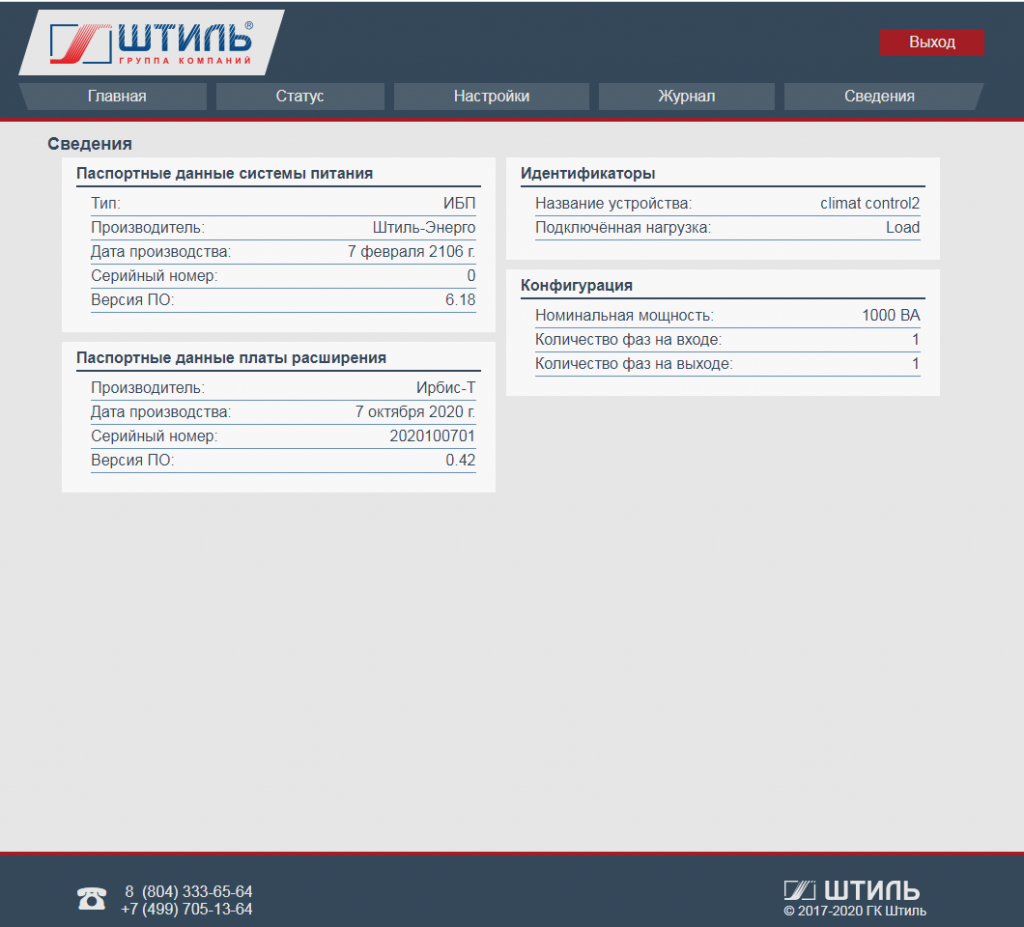

- Раздел «Сведения» включает в себя «паспортную» информацию об устройстве и карте мониторинга.
